HVC-3/2-10 G1/2 DC24 — трубный электромагнитный дивертор NEO-DCV по схеме 3/2: один вход и два выхода, катушка 24 В переключает поток с одного выхода на другой. В отличие от диверторов 6/2, он переключает одну линию, а не пару A–B, поэтому подходит для потребителей одностороннего действия или для переключения подачи между двумя контурами.
Как читать код
HVC — серия; 3/2 — три порта, два положения; 10 — типоразмер; G1/2 — резьба портов (есть исполнение SAE 8); DC24 — катушка 24 В постоянного тока (есть и 12 В); Z5L — большой квадратный разъем с индикатором. Корпус литой, фосфатированный.
Характеристики
| Параметр | Значение |
|---|---|
| Артикул | MI_HVC-3/2-10G1/2DC24Z5L |
| Схема | 3/2, трубный монтаж |
| Макс. расход | 80 л/мин |
| Макс. давление | 25 МПа (250 бар) |
| Резьба | G1/2 |
| Напряжение | 24 В DC |

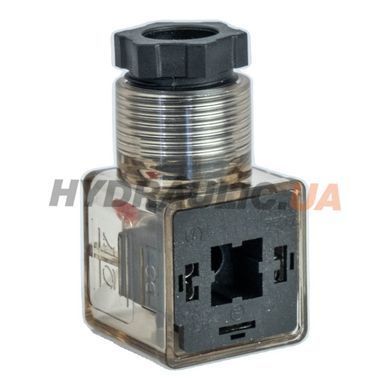

| Разъем | Z5L — квадратный с индикатором |
| Производитель | NEO-DCV, Китай |
Что еще понадобится
- Дивертор DVS6 G1/2, 24 В
- Дивертор SVV, 24 В
- Кран-дивертор DF 3 VIE 1/2″ — ручной 3-ходовой вариант схемы
- Диверторы гидравлические
Золотниковые, седельные и поворотные гидрораспределители отличаются конструкцией и областью применения — обзор типов в статье Типы гидрораспределителей. Также по теме: Как правильно подключить гидрораспределитель.
Вопросы и ответы
3/2 или 6/2 — что мне нужно?
Если переключаете один поток (одна линия на двух потребителей) — 3/2. Если двусторонний цилиндр или гидромотор с двумя линиями A и B — нужен 6/2, например DVS6 или SVV.
Есть ли версия на 12 В?
В серии HVC есть катушки DC12 и DC24; эта модификация — на 24 В.
