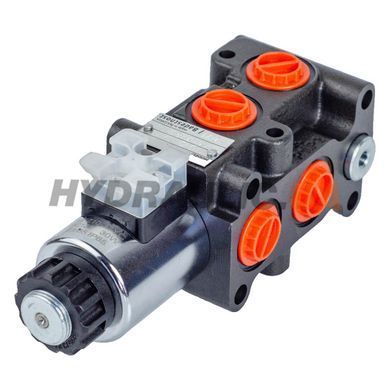

Дивертор электромагнитный DVS6-L 6/2, G1/2, 24 В, 50 л/мин, 315 бар, Badestnost

DVS6 6/2 G1/2 на 12 В — электромагнитный дивертор Badestnost, который командой из кабины переключает одну пару гидролиний (50 л/мин) между двумя потребителями. Чаще всего его ставят на трактор или погрузчик, чтобы от одной секции распределителя работали два гидроцилиндра или два навесных агрегата.

Как работает дивертор 6/2

Шесть портов, два положения. Без тока на катушке поток от распределителя идет на первого потребителя, с поданным током — на второго; возврат — пружиной. Дивертор не заменяет распределитель: направление движения цилиндра так же задает секция распределителя, а DVS6 лишь выбирает, куда этот поток идет. Секции DVS6 наборные — до 6 штук, стягиваются шпильками, шаг секции 64 мм.

Характеристики

Что еще понадобится

• Дивертор DVS6 G1/2, 24 В
• Дивертор DVS6 без дренажа, 210 бар
• Дивертор SVV, 12 В
• Диверторы гидравлические

Золотниковые, седельные и поворотные гидрораспределители отличаются конструкцией и областью применения — обзор типов в статье Типы гидрораспределителей. Также по теме: Как правильно подключить гидрораспределитель.

Вопросы и ответы

Зачем дренаж L и почему здесь 315 бар?

Все исполнения на этой странице — DVS6-L, с дренажным портом L (G1/4). Он отводит утечки из полости электромагнита отдельной линией в бак, благодаря чему дивертор работает до 315 бар. Базовое исполнение без дренажа рассчитано на 210 бар — см. DVS6 без дренажа, 210 бар. Дренажную линию нужно вывести в бак.

12 или 24 В?

По бортовой сети: 12 В — тракторы и более легкая техника, 24 В — грузовики и машины с 24-вольтовой сетью. Катушку другого напряжения ставить нельзя.

Справится ли DVS6 с потоком насоса 80 л/мин?

Нет. Номинал DVS6 — 50 л/мин. На больший поток смотрите дивертор SVV (по каталогу 80 л/мин, до 210 бар).
