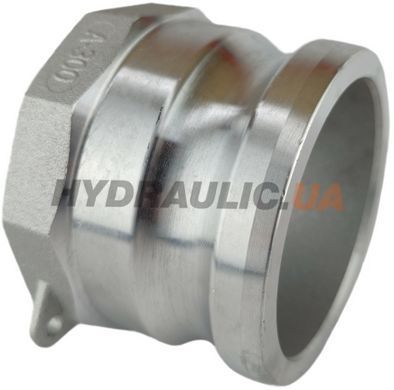

Камлок тип A300 (3″) — ниппель (папа) с внутренней резьбой, алюминий. Стыкуется с типами B, C, D, DC того же размера: соединение делается руками за несколько секунд, без инструмента. Как устроен и где ставится — камлок тип A.
Три дюйма — второй по ходовости размер. Сливные рукава цистерн, бензовозы, оросительные магистрали, подача бетонной смеси, промышленные перекачивающие насосы.
В обиходе этот размер называют «камлок 75» — по внутреннему диаметру рукава в миллиметрах. Это та же деталь.
⚠️ A или F? У типа A резьба внутренняя — он накручивается на патрубок. У типа F наружная — он вкручивается в отверстие. Это самая частая путаница в группе.
Параметры этого исполнения
| Размер | 3″ · ДУ 75 |
| DN в каталогах производителя | DN80 |
| Кличка | камлок 75 |
| Рабочее давление | 9 бар |
| Резьба | G 3″ (BSP) |
| Тип резьбы | цилиндрическая G BSP — внутренняя |
| Ø канавки под кулачки | 81.3 мм |
| Наружный Ø | 91.5 мм |
| Длина | 50.8 мм |
| Материал корпуса | алюминий |
| Стандарт | EN 14420-7 (DIN 2828) |
| Производитель | HYDROSCAND |
| Страна производства | Швеция |
Давление 9 бар — это значение именно для этого размера и материала по каталогу производителя LMC. Общую цифру «18 бар», которую обычно пишут на весь ряд, даёт рейтинг малых металлических размеров; на больших и на пластике он в разы ниже. Указанное давление — рабочее, при комнатной температуре: с нагревом допустимое давление снижается.
Чертёж и размеры
Камлоки DIN (EN 14420-7, ранее DIN 2828) — с резиновым уплотнением: резьба G (BSPP) уплотняется плоской прокладкой под торец.
Чертёж типа A; размеры в мм. Выделен размер этого товара, остальные строки ведут на карточки того же типа и материала.
| Размер | ДУ | Резьба G (внутр.) | Ø D — Ø соединения | Проход | L — общая длина | F — под ключ | Артикул (Алюминий) |
|---|---|---|---|---|---|---|---|
| 1/2″ | 12 | G 1/2″ | 24,3 | — | 41 | 35 | 50200008 |
| 3/4″ | 19 | G 3/4″ | 32,1 | 20 | 41 | 35 | 50200012 |
| 1″ | 25 | G 1″ | 36,7 | 24 | 50 | 41 | 50200016 |
| 1 1/4″ | 32 | G 1 1/4″ | 45,5 | 28 | 56 | 48 | 50200020 |
| 1 1/2″ | 40 | G 1 1/2″ | 53,5 | 35 | 57 | 58 | 50200024 |
| 2″ | 50 | G 2″ | 63,0 | 45 | 62 | 69 | 50200032DIN |
| 2 1/2″ | 63 | G 2 1/2″ | 75,8 | 56 | — | 84 | 50200040 |
| 3″ | 75 | G 3″ | 91,5 | 73 | 71 | 99 | 50200048DIN |
| 4″ | 100 | G 4″ | 119,5 | 98 | 81 | 129 | 50200064 |
| 5″ | 125 | G 5″ | 145,2 | 125 | 85 | 149 | 50200080 |
| 6″ | 150 | G 6″ | 176,0 | 150 | 86 | 191 | 50200096 |
Размеры ориентировочные: перед заказом сверяйте с паспортом производителя.
С чем стыкуется камлок 3″
Камлок стыкуется по принципу «штекер в розетку»: ниппели A, E, F и пробка DP — это штекерная половина, розетки B, C, D и крышка DC — розеточная. Любой штекер заходит в любую розетку того же размера, независимо от того, что у них с тыльной стороны.
| Подходит | Что это | Наш артикул |
|---|---|---|
| B-300 | B — розетка с наружной резьбой | 50210048 |
| C-300 | C — розетка под рукав | 50220048 |
| D-300 | D — розетка с внутренней резьбой | 50230048 |
| DC-300 | DC — крышка на ниппель | 50260048 |
Заглушка: свободный ниппель закрывают крышкой DC того же размера — 50260048. Закрытый ниппель не собирает песок и не портит уплотнительную поверхность.
Другие размеры этой серии
| Размер | DN | Давление | Артикул |
|---|---|---|---|
| 1/2″ | ДУ 12 | 10 бар | 50200008 |
| 3/4″ | ДУ 19 | 17 бар | 50200012 |
| 1″ | ДУ 25 | 17 бар | 50200016 |
| 1 1/4″ | ДУ 32 | 17 бар | 50200020 |
| 1 1/2″ | ДУ 40 | 17 бар | 50200024 |
| 2″ | ДУ 50 | 17 бар | 50200032 |
| 2″ | ДУ 50 | 17 бар | 50200032DIN |
| 2 1/2″ | ДУ 63 | 10 бар | 50200040 |
| 3″ | ДУ 75 | 9 бар | 50200048 |
| 3″ | ДУ 75 | 9 бар | 50200048DIN — этот товар |
| 4″ | ДУ 100 | 7 бар | 50200064 |
| 5″ | ДУ 125 | 5 бар | 50200080 |
| 6″ | ДУ 150 | 5 бар | 50200096 |
| 8″ | ДУ 200 | 4 бар | под заказ — в постоянном ассортименте нет |
⚠️ 8″ возим под заказ. Стандарта на этот размер не существует — геометрию надо сверять с производителем второй половины.
Что учесть
🔴 С этого размера допустимое давление падает резко: площадь торца больше, и то же усилие кулачков даёт меньший удельный прижим. Общая цифра «18 бар» здесь уже неверна.
🔴 Алюминий не держит кислоты, щёлочи и морскую воду — корродирует изнутри и сдаёт без предупреждения. На взрывоопасных площадках под топливо чаще требуют латунь: алюминий в паре с ржавой сталью способен запустить термитную реакцию свыше 2 000 °C. Обычной искры от удара он не даёт — как и латунь, это цветной металл.
Все размеры типа A с таблицей давления по четырём материалам — камлок тип A. Все размеры из этого материала — Камлок алюминиевый. Весь ассортимент — Муфты камлок.
Подробнее
- Как подобрать камлок — подбор за шесть шагов
- Типы камлока A–F, DC, DP — справка по буквам
Чем это исполнение отличается
Артикул с пометкой DIN — это европейское исполнение по EN 14420-7 (DIN 2828), в отличие от базового американского. Кулачковая часть у них одинаковая, они стыкуются между собой. Разница с тыльной стороны: в DIN-исполнении внутренняя резьба цилиндрическая G с плоской прокладкой, а хвостовик гладкий с предохранительным буртом под клеммные полускорлупы. В базовом — коническая резьба и рифлёный хвостовик под хомут.
Практически: если у вас европейское оборудование с плоским уплотнением резьбы — берите DIN-исполнение. Если меняете деталь в имеющейся линии — берите такую же, как стояла.
