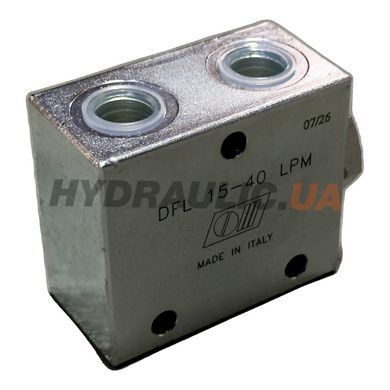

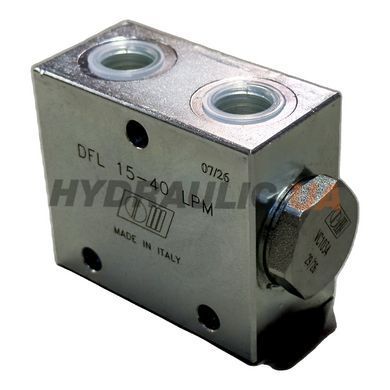

Роздільник потоку картриджний DFL A CARTUCCIA 15-40 LPM, 3/8″ BSP, 350 бар, 50/50 | Marchesini, Італія

Роздільник потоку Marchesini DFL A CARTUCCIA 15-40 LPM — двопоточний картриджний дільник/об'єднувач потоку 50/50 у сталевому корпусі для встановлення у плиту з прорізом цоколя. Робочий діапазон 15-40 л/хв (на вході P), максимальний робочий тиск 350 бар, конструкція двостороння (divider при подачі P→A,B; combiner при подачі A,B→P). Точність синхронізації ±3% від максимального потоку.

Принцип роботи — гідрооб'ємний пара шестерень: рідина з порту P розподіляється на два рівні потоки до споживачів A і B пропорційно об'ємам внутрішніх шестерень. Розбіжності робочого тиску на A і B (асиметричне навантаження циліндрів) не впливають на розподіл — потоки залишаються рівними у межах ±3%. Залишкові кутові похибки компенсуються механічно у кінці ходу циліндра. Конструкція картриджа дозволяє встановлення на manifold-плиту, що спрощує інтеграцію у складні гідросхеми з кількома роздільниками.

Корпус — оцинкована сталь; внутрішні елементи — сталь термооброблена і шліфована, з точно підібраними діаметрами шестерень для мінімального просочування. Ущільнення стандарт BUNA-N (NBR), опціонально PTFE для високотемпературних застосувань або агресивних середовищ. Маса картриджа 0,986 кг, довжина L=69 мм, висота H=77,2 мм. Виробник — Oleodinamica Marchesini (Італія), серія DFL картриджного виконання.

Технічні характеристики

Габаритне креслення

Габаритне креслення та повна технічна документація — у вкладці «Файли», PDF.

Переваги картриджного виконання DFL

• Картриджне виконання — встановлення у manifold-плиту з готовим прорізом, що зменшує габарити складеної гідросхеми
• Шестеренний принцип — стабільне розподілення 50/50 незалежно від різниці тиску між циліндрами A і B
• Pmax 350 бар — вищий за in-line аналоги (VDF 210 бар), придатний для high-pressure лісогосподарського і будівельного обладнання
• Двостороння функція — той самий картридж виконує divider при підйомі і combiner при опусканні
• Стандартний 3/8″ BSPP — сумісність зі звичайними фітингами і шлангами; не потрібні спеціальні адаптери

Застосування

DFL A CARTUCCIA 15-40 LPM встановлюється у гідросхемах з паралельним рухом двох циліндрів: малі підйомники і ножиці (циліндри Ø32-Ø80 з робочою швидкістю 0,05-0,2 м/с), стабілізатори будівельних кранів і автовишок, гідравлічні лещата, манипулятори лісогосподарських тракторів, плити пресів з симетричним притиском. Діапазон 15-40 л/хв відповідає роботі від насосів продуктивністю 6-50 л/хв з 30-70% запасом по полю DFL.

Часті питання

Чим відрізняється від in-line DFL?
In-line виконання (наприклад DFL 10-20 з портами M18×1,5 або 3/8″ BSPP по корпусу) встановлюється безпосередньо в магістраль. Картриджне виконання вкручується у manifold-плиту з прорізом цоколя — дозволяє об'єднати кілька дільників на одній плиті, спрощуючи трубопровід.

Як вибрати правильний типорозмір?
Робочий потік насоса має бути в межах діапазону DFL з запасом 10-20% від Qmax. Для DFL 15-40 LPM рекомендований насос 34-40 л/хв. Менші потоки знижують точність, більші викликають вище гідравлічний втрати.

Що означає ±3% точність?
Різниця між фактичним потоком до циліндра A і циліндра B при однаковому навантаженні не перевищує 3% від Qmax. Для {flow_max} л/хв це ±{flow_max*0.03:.1f} л/хв. У кінці ходу циліндра механічна компенсація вирівнює положення (при наявності упорів).

Чи потрібен запобіжний клапан перед DFL?
Так, конструкція не має вбудованого захисту. Загальний запобіжний клапан на 320-340 бар (нижче за Pmax 350 бар DFL) встановлюється на виході насоса, додаткові cross-line клапани між A і B (260-300 бар) захищають при заклинюванні одного з циліндрів.

Який тип оливи рекомендується?
Мінеральна HLP 32/46/68 або синтетична HVLP за DIN 51524 part 2/3. В'язкість 20-100 сСт @ 50°C, оптимально 46 сСт. Фільтрація 25-50 мкм (β10≥75). Робочий діапазон температур оливи −30…+80°C.
