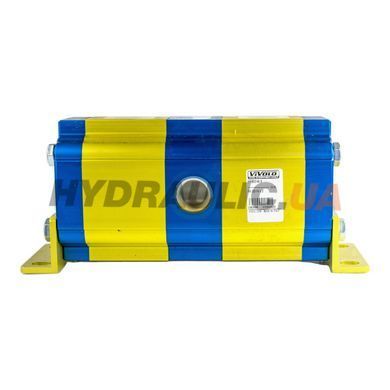

Дільник потоку RV-2D/14×2 9RD0249 шестеренний 14 см³ 200 бар Vivoil для синхронного приводу

Дільник потоку RV-2D серії RV-2D виробництва Vivoil S.r.l. (Італія) — шестеренний дільник потоку з внутрішнім дренажем. Артикул виробника 9RD0249. Робочий об'єм однієї секції 14 см³/об, кількість секцій 2, максимальний робочий тиск 200 бар. Приєднання входу/виходу: вхід G 3/4 BSP, виходи G 1/2 BSP × 2.

Шестеренні дільники потоку Vivoil серії RV-2D призначені для синхронного розподілу подачі робочої рідини на 2 рівні гілки незалежно від різниці навантажень на споживачах. Принцип роботи: спарені шестерні всередині корпусу обертаються синхронно під дією вхідного потоку, забезпечуючи однаковий об'ємний розподіл по секціях з відхиленням не більше ±3% (при ΔP між секціями до 30 бар). Конструкція з внутрішнім дренажем — без зовнішніх дренажних ліній.

Конкретно цей виконавчий — RV-2D з 2 секціями по 14 см³, рекомендована подача 25,9 л/хв (макс 35 л/хв при 200 бар). Поширене застосування — синхронізація двох гідроциліндрів навантаження середнього розміру (підйомники, аутригери, синхронізатори сільгосптехніки). Типові застосування дільників потоку Vivoil: синхронізація гідроциліндрів підйому/нахилу, синхронний привод двох і більше гідромоторів (приводи коліс, шнеки, конвеєри), синхронний привод робочих органів у комунальній і сільгосптехніці, симетричний розподіл потоку у мобільній гідравліці. Конструкція також працює у зворотньому режимі — як суматор (об'єднувач) потоку з 2 ліній.

Корпус — алюмінієвий сплав, внутрішні деталі — загартована та шліфована сталь, ущільнення — NBR (BUNA-N). Рекомендована подача на вхід 25,9 л/хв (мін 16,8, макс 35) для досягнення оптимальної точності розподілу. Сумісне з мінеральним гідравлічним мастилом класів HLP, HV (DIN 51524). Робоча температура мастила +30…+60 °C, в'язкість 20…40 сСт, фільтрація 10…25 мкм. Положення монтажу — будь-яке. Аналог конструкції: Casappa DPDS, Bucher QXEH, Sauer-Danfoss SDV. Гарантія виробника 12 міс.

Габаритне креслення

Габаритне креслення та повна технічна документація (PDF) доступні в галереї товару та у вкладці «Файли».

Чим шестеренний дільник Vivoil кращий за дросельний?
Шестеренний дільник зберігає однакове співвідношення подачі на виходах незалежно від різниці навантажень — об'ємний розподіл задає геометрія шестерень, а не дросельні щілини. Дросельний дільник «б'ється» при різних тисках на споживачах. Це критично для синхронізації гідроциліндрів і моторних приводів.

Яка похибка ділення і від чого вона залежить?
Стандартна похибка ≤ 3% при різниці тисків між секціями до 30 бар. При більшій ΔP похибка зростає (внутрішні витоки). Для точніших застосувань (≤ 1%) використовуйте дільники з компенсацією або паралельне з'єднання з системою синхронізації положення.

Чи можна використовувати дільник як суматор потоку?
Так. Шестеренний дільник Vivoil реверсивний — при подачі рідини у вихідні порти він об'єднує потоки у вхідний порт. Це використовується, наприклад, для збирання зливу з двох циліндрів у один бак.

Яка рекомендована подача на вхід?
Для цього артикулу — 25,9 л/хв (мін 16,8, макс 35). Менша подача → знижена точність ділення (внутрішні витоки переважають). Більша подача → перевищення Pmax 200 бар через втрати, шум і підвищений знос. Подача на вхід дорівнює сумі бажаних подач на всіх секціях.

Чи підходить для роботи на синтетичних рідинах HFC/HFDU?
Стандартне виконання — ущільнення NBR (BUNA-N), сумісні з мінеральним мастилом HL/HLP/HV. Для важкозаймистих рідин HFC, HFDU або фосфатних потрібне виконання з FKM (Viton) — на замовлення у виробника. Стандартна в'язкість 20…40 сСт зберігається.
