Зображення ілюстративне: рендер виробника Fox для корпусу серії F4/WF з роз’ємом DIN 43650 A. Фото самого виробу додамо після зйомки на складі; реальний виріб може відрізнятися деталями.
Реле вакууму Fox WF42/M3 — механічне регульоване вакуумне реле (вакуумний вимикач) із мембраною та мікроперемикачем, що комутує електричне коло, коли розрідження в системі досягає заданої уставки. Діапазон налаштування −0,8…−0,15 бар, приєднання 1/8″ BSPT, електричне з'єднання — роз'єм DIN 43650 A. Корпус із цинкованої вуглецевої сталі, шестигранник 24 мм, маса 0,05 кг. Виробник — Fox, Італія.
Технічні характеристики
| Модель | WF42/M3 |
| Чутливий елемент | мембрана |
| Діапазон налаштування | −0,8…−0,15 бар |
| Максимальний тиск | 25 бар |
| Гістерезис | фіксований, близько 10 % кінця шкали (≈ 0,08 бар) |
| Похибка спрацювання | ±4 % кінця шкали при 20 °C |
| Контакт | мікроперемикач SPDT: C, NO, NC, контакти посріблені |
| Комутаційна здатність | 0,5 А при 250 В AC; 0,15 А при 110 В DC |
| Електричне з'єднання | роз'єм DIN 43650 A, 30 × 30 мм (код M3) |
| Ступінь захисту | IP65 |
| Приєднання | 1/8″ BSPT, конічна зовнішня (код 2) |
| Матеріал корпусу | вуглецева сталь із цинкуванням, шестигранник 24 мм |
| Ущільнення | NBR |
| Робоча температура | −25…+85 °C |
| Частота перемикань | до 90 циклів/хв |
| Механічний ресурс | 10⁶ циклів (паспортне значення серії F4) |
| Габарити | висота 66 мм, ширина з роз'ємом 52 мм, корпус Ø27 мм (як у F4…/M3) |
| Маса | 0,05 кг |
Габаритні розміри
Конструкція та принцип дії
WF4 — вакуумне виконання реле серії F4 з тим самим корпусом, мембраною і мікроперемикачем. Розрідження діє на мембрану, яку врівноважує пружина. Коли розрідження досягає уставки, мембрана перемикає мікроперемикач: контакт переходить із пари 1–2 (NC) на пару 1–3 (NO). Каталог стан контактів для WF4 не наводить — перевірте тестером. Механічні упори захищають пружину і мікроперемикач від перевантаження; надлишковий тиск на вході допускається до 25 бар. Монтажне положення — будь-яке.
Гістерезис
Вакуумне реле повертає контакт не на тому ж розрідженні, на якому спрацювало, а коли вакуум ослабне на величину гістерезису; так контакт не брязкотить під час коливань вакууму біля уставки.
У мембранних виконаннях серії F4/WF4 гістерезис фіксований і становить близько 10 % кінця шкали. Для WF42/M3 кінець шкали — 0,8 бар, тож гістерезис приблизно 0,08 бар: якщо уставка −0,50 бар, контакт перемкнеться, коли розрідження досягне −0,50 бар, і повернеться, коли тиск підніметься приблизно до −0,42 бар. Регулювати гістерезис не можна.
Налаштування уставки
Точку спрацювання задає регулювальний гвинт усередині корпусу; його обертають шестигранним ключем на 2 мм. Налаштовують за контрольним вакуумметром: розрідження плавно доводять до потрібного значення і повертають гвинт, доки не спрацює мікроперемикач. Каталог Fox для серії F4 вказує, що обертання за годинниковою стрілкою підвищує уставку; для вакуумного виконання напрям зміни перевіряють за вакуумметром. Момент спрацювання контролюють тестером у режимі продзвонювання на парі контактів 1–3.

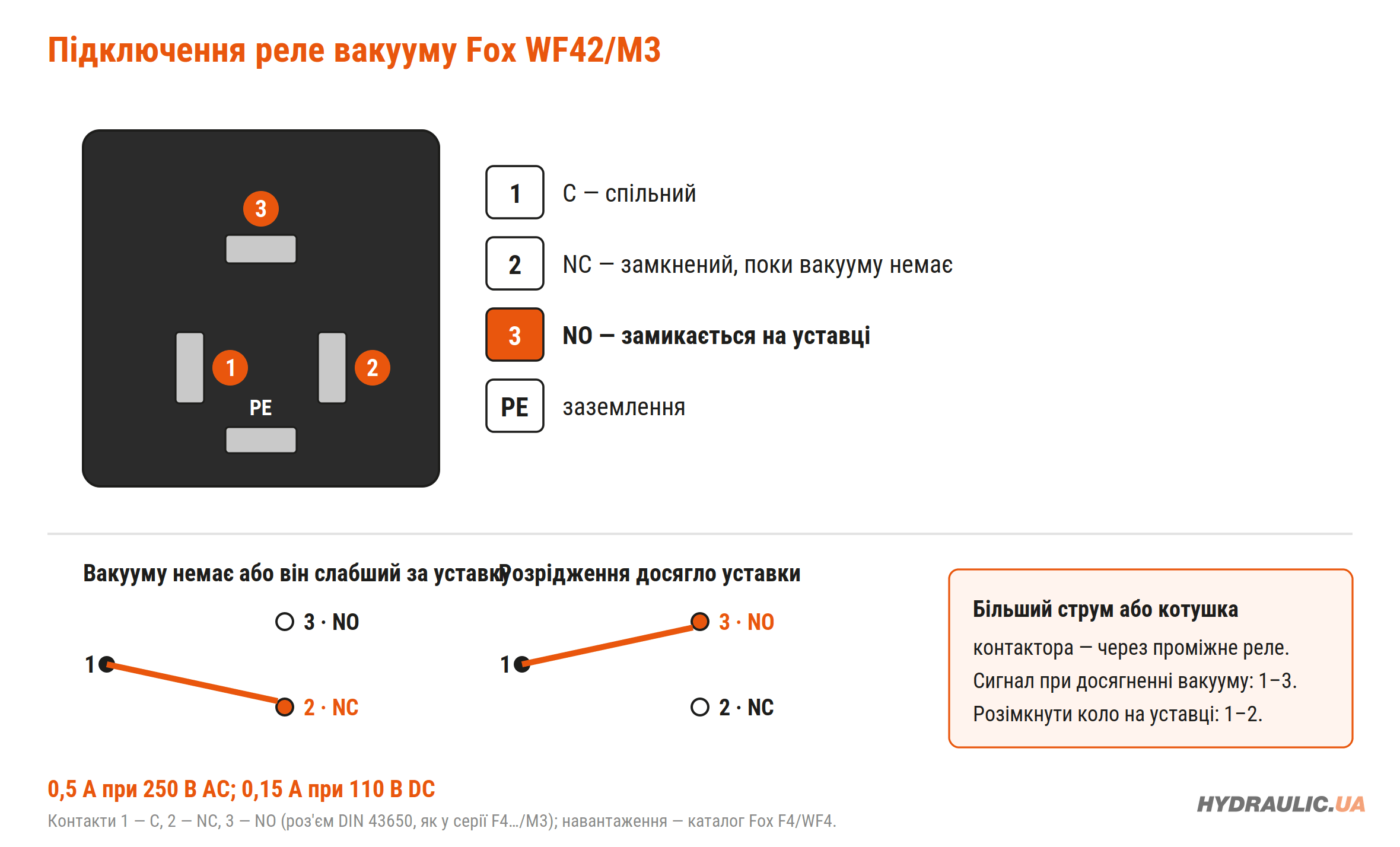

Підключення
Мікроперемикач має перекидний контакт. На роз'ємі DIN 43650 контакт 1 — спільний (C), 2 — NC, 3 — NO. Якщо сигнал або навантаження має вмикатися, коли розрідження досягне уставки, використовують пару 1–3; якщо коло має розмикатися — пару 1–2. Струм через контакт не повинен перевищувати 0,5 А при 250 В змінної напруги або 0,15 А при 110 В постійної. Котушки контакторів і пускачів з більшим струмом під'єднують через проміжне реле.
Різьба 1/8″ BSPT конічна: герметичність забезпечує сама різьба разом із герметиком або стрічкою, без ущільнювальної шайби. Для вакуумної лінії це особливо важливо — підсмоктування повітря через різьбу зсуває фактичну точку спрацювання.
Застосування
Діапазон −0,8…−0,15 бар охоплює типові рівні розрідження у вакуумних лініях: реле подає сигнал, коли вакуум досягнув робочого рівня, або сигналізує, що він недостатній. Приклади — контроль розрідження у вакуумних захватах і лініях вакуумних насосів, контроль розрідження у всмоктувальній лінії насоса. Реле витримує надлишковий тиск до 25 бар, якщо він короткочасно виникає в лінії.
Виконання серії WF4
На сайті представлене виконання WF42/M3. Каталог Fox передбачає для WF4 й інші коди приєднання: 0 — 1/8″ BSP, 1 — 1/4″ BSP, 3 — M10×1, 4 — 1/8″ NPT, 5 — 1/4″ NPT, 6 — 1/4″ BSPT, а також роз'єм M2 (16 × 16 мм) і клеми P3 (fast-on 6,3 × 0,8, IP54).
Код замовлення
WF4 — вакуумне мембранне реле з діапазоном −0,8…−0,15 бар; код матеріалу відсутній, отже корпус із цинкованої сталі; 2 — різьба 1/8″ BSPT; код ущільнення відсутній, отже NBR; код контактів відсутній, отже контакти посріблені; /M3 — роз'єм DIN 43650 A 30 × 30 мм.
Питання й відповіді
Чим WF42/M3 відрізняється від реле тиску F4R2/M3?
Корпус, роз'єм, різьба 1/8″ BSPT і гістерезис 10 % у них однакові. F4R2 налаштовується на надлишковий тиск 0,2–2,5 бар, WF42 — на розрідження −0,8…−0,15 бар.
Чи витримає реле надлишковий тиск у лінії?
Так, максимальний тиск для виконання WF4 — 25 бар. Перемикання при цьому відбувається лише в діапазоні розрідження.
Чи можна налаштувати точку повернення окремо?
Ні. Гістерезис фіксований, близько 0,08 бар; налаштовується лише точка спрацювання.
Чи постачається реле з налаштованою уставкою?
Заводську уставку в коді цієї позиції не вказано, тому реле налаштовують на місці за вакуумметром.
