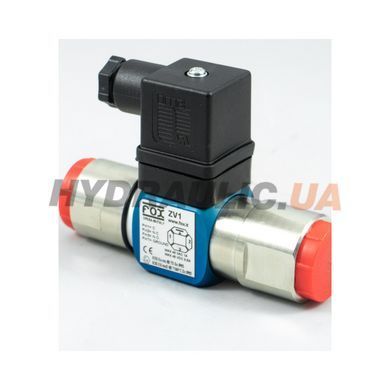

Реле потоку Fox ZV8X, 30–90 л/хв, AISI 316L, ¾″ BSP-F, DIN 43650

Артикул MI_ZV8X
В наявності
Опис

Реле потоку Fox ZV8X — регульоване реле протоку (вимикач потоку), що перемикає контакт, коли витрата рідини або повітря через нього досягає заданої уставки. Діапазон налаштування 30–90 л/хв за водою (900–2700 нл/хв за повітрям), приєднання ¾″ BSP-F з обох боків, роз'єм DIN 43650 (M3), перекидний контакт SPDT. Корпус із нержавіючої сталі AISI 316L, максимальний тиск 300 бар, довжина 120 мм. Виробник — Fox, Італія.

Технічні характеристики

МодельZV8X
Діапазон налаштування (вода)30–90 л/хв
Діапазон налаштування (повітря)900–2700 нл/хв
Максимальний тиск300 бар
Мінімальний робочий тискпонад 1 бар
Приєднання¾″ BSP-F, внутрішня, з обох боків
Матеріал корпусунержавіюча сталь AISI 316L
Контактперекидний SPDT: C, NO, NC
Комутаційна здатність0,2 А при 30 В AC/DC
Електричне з'єднанняроз'єм DIN 43650 (виконання M3)
Ступінь захистуIP65 (DIN 40050)
Робоча температура−20…+100 °C
Механічний ресурс10⁶ циклів при 20 °C
Довжина120 мм
Маса0,80 кг

Габаритні розміри

Розміри реле потоку Fox ZV8X: довжина 120 мм, приєднання ¾″ BSP-F з обох боків, роз'єм DIN 43650

Конструкція та принцип дії

Реле вбудовують у трубопровід послідовно: середовище проходить крізь корпус, і чутливий елемент усередині зміщується тим сильніше, чим більша витрата. Коли витрата досягає уставки, перемикач у блоці роз'єму перекидає контакт. Блок роз'єму закріплено на опорі, яка пересувається вздовж осі корпусу, — її положення і задає точку спрацювання. Виробник рекомендує вертикальний монтаж із потоком знизу вгору і відстань щонайменше 30 мм від магнітних полів і феромагнітних деталей. Мінімальний робочий тиск у лінії — понад 1 бар.

Гістерезис

У реле потоку контакт повертається у вихідний стан не на самій уставці, а коли витрата опуститься дещо нижче, — цей проміжок (гістерезис) не дає контакту брязкотіти, якщо потік коливається біля уставки. Числового значення гістерезису для серії ZV каталог Fox не наводить, тому точки спрацювання й повернення перевіряють під час налаштування на робочій лінії.

Гістерезис реле потоку Fox ZV: уставка і повернення контакту NO при спаданні витрати

Налаштування уставки

Точку спрацювання задають, пересуваючи опору з роз'ємом уздовж осі корпусу, і фіксують стопорним гвинтом M3. Налаштовують на робочій лінії за контрольним витратоміром: встановлюють потрібну витрату, послаблюють гвинт, переміщують опору до моменту перемикання контакту і затягують гвинт. Момент перемикання контролюють тестером у режимі продзвонювання на парі C–NO. Діапазон 30–90 л/хв у каталозі вказано для води, для інших рідин точку спрацювання перевіряють на місці.

Підключення

Перекидний контакт має три виводи: C — спільний, NO — замикається, коли витрата досягає уставки, NC — замкнений, поки потоку немає або витрата нижча за уставку. Якщо сигнал має з'являтися за наявності потоку, використовують пару C–NO; якщо за його зникнення — пару C–NC. Максимальне навантаження контакту — 0,2 А при 30 В змінної або постійної напруги, тому реле під'єднують до входу контролера або через проміжне реле; котушки контакторів і лампи 230 В напряму не вмикають. Нумерацію клем у роз'ємі DIN 43650 каталог не наводить — звіряйте її з маркуванням виробу. Стани NC і NO без потоку наведено за загальноприйнятим позначенням — перевірте тестером на виробі.

Підключення реле потоку Fox ZV: контакт SPDT C, NO, NC, навантаження 0,2 А при 30 В

Застосування

ZV8X розрахований на витрати 30–90 л/хв води або 900–2700 нл/хв повітря у лініях ¾″ з тиском до 300 бар. Корпус з AISI 316L. Реле подає сигнал, коли витрата в лінії з'являється або падає нижче уставки, — наприклад, щоб зупинити обладнання при зникненні потоку в контурі охолодження чи подачі. Для менших витрат у серії є ZV4 (2–8 л/хв) і ZV6X (6–20 л/хв).

Виконання серії ZV

МодельВода, л/хвПовітря, нл/хвПриєднанняКорпусМакс. тиск, барДовжина, мм
ZV42–860–240½″ BSP-Fлатунь нікельована15088
ZV6X6–20160–620½″ BSP-FAISI 316L30088
ZV8X30–90900–2700¾″ BSP-FAISI 316L300120

Код замовлення

ZV — серія регульованих реле потоку; 8 — діапазон 30–90 л/хв за водою, приєднання ¾″ BSP-F, довжина 120 мм; X — корпус із нержавіючої сталі AISI 316L, максимальний тиск 300 бар (без X — нікельована латунь); суфіксів .2 і .3 немає, отже контактне виконання SPDT (.2 — аналоговий вихід 4–20 мА, .3 — 0–10 В); суфікса M12 немає, отже роз'єм DIN 43650.

Питання й відповіді

Що означає літера X у коді?
Корпус із нержавіючої сталі AISI 316L і максимальний тиск 300 бар. Латунне виконання ZV7–ZV8 розраховане на 120 бар.

Чи можна ставити реле горизонтально?
Виробник рекомендує вертикальний монтаж із потоком знизу вгору. В іншому положенні точка спрацювання може зміститися, тож після монтажу уставку перевіряють за витратоміром.

Чи працює реле з оливою?
Каталог Fox подає діапазони лише для води і повітря. На в'язкішій рідині чутливий елемент зміщується інакше, тому точку спрацювання налаштовують на місці на робочому середовищі.

Яке навантаження можна під'єднати до контакту?
Не більше 0,2 А при 30 В AC/DC — це вхід контролера або котушка проміжного реле. Силове навантаження через контакт реле потоку не вмикають.
