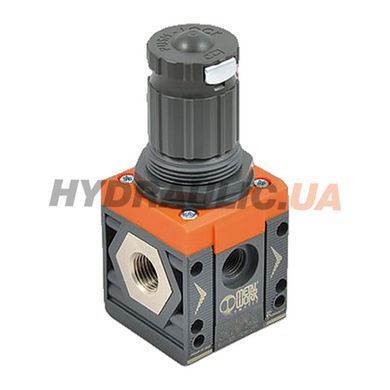

Регулятор тиску пневматичний Syntesi SY1, G 1/4″, 0–12 бар — тримає на виході рівно той тиск, який виставили рукояткою, незалежно від коливань у магістралі. Це не дроселювання: апарат порівнює вихідний тиск із зусиллям пружини й сам відкриває чи прикриває клапан, тому настройка не пливе при зміні витрати.
Як це працює
Мембрана відчуває тиск на виході й працює проти регулювальної пружини. Впала витрата — мембрана прикриває клапан, зросла — відкриває. Надлишок скидається через розвантажувальний отвір у мембрані, тож тиск падає одразу після повороту рукоятки, а не «колись потім». Рукоятка фіксується натисканням, щоб настройку не збили ліктем.
Технічні характеристики
| Тип апарата | Регулятор тиску |
| Серія | Syntesi SY1 |
| Приєднувальна різьба | G 1/4″ |
| Діапазон налаштування | 0–12 бар |
| Пропускна здатність | 2800 л/хв |
| Максимальний вхідний тиск | 15 бар |
| Робоча температура | -10…+50 °C |
| Робоче середовище | стиснене повітря або інші інертні гази |
| Положення при монтажі | будь-яке |
| Тип регулювання | мембранний, з розвантаженням надлишку |
| Рукоятка | з фіксацією натисканням |
| Порт манометра | різьбовий, з двох боків корпуса |
| Монтаж | модульний, стикується з апаратами тієї самої лінійки |
| Виробник | Metal Work, Італія |
| Код EAN | 8024986886337 |
Порядок у лінії
Стандартний порядок апаратів по ходу повітря — фільтр, регулятор, маслорозпилювач (F-R-L). Фільтр ставлять першим, щоб конденсат і окалина не доходили до регулювальної мембрани; маслорозпилювач — останнім, інакше масло осідає на фільтроелементі. Апарати Syntesi стикуються між собою через модульні з'єднувачі тієї самої лінійки, без трубок і фітингів.
Що потрібно для підключення
Втулки G 1/4″ уже стоять на апараті. Щоб перевести його на іншу різьбу, замініть пару втулок SY1:
| Різьба в лінії | Втулка | Кількість |
|---|---|---|
| G 1/4″ | M9210002 | 2 шт |
| G 3/8″ | M9210003 | 2 шт |
Щоб зібрати кілька апаратів SY1 у блок (фільтр-регулятор + маслорозпилювач тощо), між сусідніми апаратами ставиться з'єднувальний ніпель M9210000 — по одному на кожен стик; тоді втулки потрібні лише на вхід першого й вихід останнього апарата.
Питання та відповіді
Манометр входить у комплект?
Ні, порт під манометр є з обох боків корпуса, сам прилад підбирається окремо під потрібну шкалу.
Чим відрізняється від дроселя?
Дросель лише звужує прохід — тиск за ним падає, щойно зростає витрата. Регулятор тримає задане значення, бо має зворотний зв'язок через мембрану.
Чи можна ставити регулятор першим у лінії?
Технічно так, але не варто: без фільтра перед ним конденсат і окалина осідають на сідлі клапана й збивають настройку.
