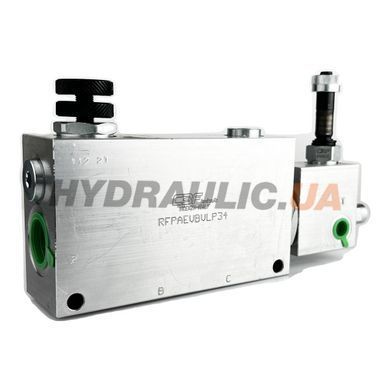

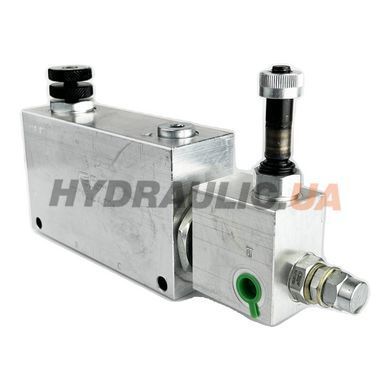

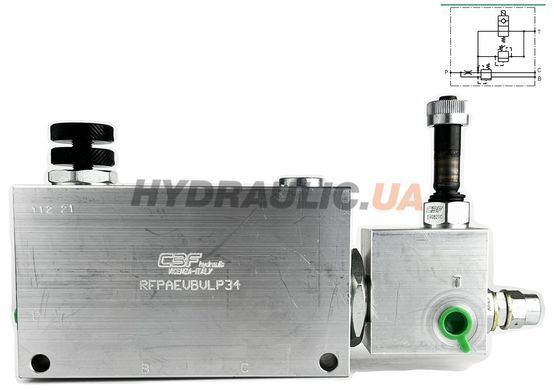

Регулятор витрати 3-ходовий електромагнітний RFPA-EV/B/VLP-34/A G3/4″, 150/90 л/хв, 270 бар | CBF, Італія

Регулятор витрати 3-ходовий компенсований за тиском з електромагнітним керуванням та вбудованим запобіжним клапаном RFPA-EV-VLP34 моделі RFPA-EV/B/VLP-34/A виробництва CBF Hydraulic (Італія, Montecchio Maggiore) — артикул виробника RFPAEVBVLP34A. Утримує задану витрату на пріоритетній лінії C постійною незалежно від тиску і вхідного потоку, надлишок прямує лінією зливу T у бак. Електромагнітний клапан дозволяє вмикати/вимикати пріоритетну лінію дистанційно. Вбудований запобіжний клапан VLP захищає лінію C від перевантаження. Приєднання P, C, T — G 3/4" (BSPP). Максимальна вхідна витрата 150 л/хв, регульована (пріоритетна) витрата 90 л/хв, максимальний тиск 270 бар.

Серія RFPA-EV (3-Way Pressure Compensated Flow Regulator Valve with Solenoid Valve and Relief) — компенсовані за тиском регулятори витрати з електромагнітним керуванням і вбудованим запобіжним клапаном. Конфігурація RFPA-EV/B — корпус зі сталі (схема B, для високих тисків і важких умов експлуатації), VLP-34 — розмір 3/4" GAS з вбудованим VLP, A — регулювання маховиком (Handknob).

Принцип роботи: коли соленоїд знеструмлений (NC варіант) — пріоритетний потік до C перекрито, увесь вхідний потік прямує в T. При подачі напруги на соленоїд клапан відкривається — компенсаційний золотник підтримує задану витрату на C незалежно від тиску. Це дозволяє інтегрувати регулятор у системи з логічним керуванням (PLC, ECU, ручний вмикач). Вбудований запобіжний клапан VLP має заводське налаштування 180 бар, регулюється у діапазоні 40-250 бар.

Конструкція: корпус — сталь (схема B — для важких умов), внутрішні деталі — загартована та шліфована сталь, ущільнення стандарт. Регулювання витрати — маховиком (схема A, Handknob), регулювання VLP — гвинтом після зняття ковпачка. Габарити: L = 155 мм, L1 = 135 мм, H = 90 мм, шестигранник S = 50 мм. Рекомендована в'язкість мастила 10-420 сСт, робоча температура -20…+90 °C, абсолютна фільтрація 25 мкм.

Типові застосування: пріоритетні гідроконтури комунальної техніки (гідровентилятори, гідроприводи допоміжних механізмів), сільгоспагрегати (приводи косарок, скирдувачів, шнеків), стаціонарні гідроприводи з електронним керуванням. Гарантія 12 міс.

Габаритне креслення

Габаритне креслення та повна технічна документація (PDF) доступні в галереї товару та у вкладці «Файли».

Як розшифровується модельний код RFPA-EV-B-VLP34-A?
RFPA — серія 3-ходових регуляторів витрати CBF; EV — Electric Valve (вбудований електромагнітний клапан); B — схема корпусу B (сталь, для високих тисків); VLP34 — вбудований запобіжний клапан VLP, розмір 3/4" GAS; A — регулювання маховиком (Handknob). За запитом доступні версії з гвинтом під шестигранник (схема B) або з рукояткою (схема C).

Який стандарт соленоїда?
Заводський стандарт — котушка 24 V DC (опціонально 12 V DC або 230 V AC за запитом). Споживання струму — до 1,5 А (24 V DC) при стандартній потужності 36 Вт. Тип з'єднання — DIN 43650A (з можливістю заміни на коннектор за вибором замовника).

Можна налаштувати клапан VLP на менший тиск?
Так. Заводське налаштування 180 бар, діапазон регулювання 40-250 бар. Для регулювання зніміть ковпачок налаштування VLP і поверніть регулювальний гвинт: за годинниковою стрілкою — збільшення тиску, проти — зменшення. Один оборот ≈ 25-30 бар (залежно від пружини).

Чим відрізняються розміри VLP38, VLP12, VLP34, VLP10?
VLP38 — 3/8" GAS (60 л/хв вхідної, 35 л/хв регульованої); VLP12 — 1/2" (100/65); VLP34 — 3/4" (150/90, цей товар); VLP10 — 1" (380/190). Максимальний тиск у всіх 270 бар. Вибір розміру визначається вхідним потоком насоса і регульованою витратою споживача.

Чи можна використовувати регулятор без увімкнення соленоїда?
У стандартній комплектації (NC — Normally Closed) при знеструмленому соленоїді пріоритетний потік до C перекрито — це режим «вимкнено» для пріоритетної лінії. Якщо потрібен «нормально відкритий» режим (NO) — це опція за запитом (інша геометрія соленоїдного клапана).
