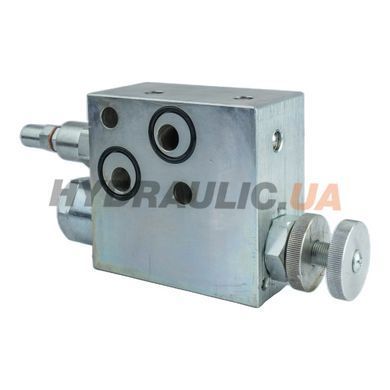

Регулятор витрати 3-ходовий пріоритетний компенсований за тиском RFP3 1/2" OMS з VMP серії RFP3 виробництва Oleodinamica Marchesini (Італія) — артикул виробника V1122/VMP. Конструкція з фланцевим монтажем безпосередньо на героторні гідромотори Danfoss OMS через стандартні бонки M1 і M2. Утримує задану витрату на пріоритетній лінії P постійною, незалежно від тиску і вхідного потоку — надлишок прямує лінією зливу T у бак. Вбудований запобіжний клапан VMP обмежує тиск на пріоритетній лінії. Приєднання P і T — G 1/2" (BSPP). Максимальна вхідна витрата 80 л/хв, регульована (пріоритетна) витрата 60 л/хв, максимальний тиск 350 бар.
Серія RFP3 (Regolatori di Flusso a 3 Vie Prioritari, 3-Way Flow Control Valves with Excess to Tank) — компенсовані за тиском регулятори витрати з власною розвантажувальною лінією T і пріоритетним виходом P. На відміну від RFP2, надлишок мастила не «давить» в систему — він прямо відводиться в бак, що знижує нагрів і втрати потужності. Версія OMS призначена для прямого монтажу на героторні гідромотори типу Danfoss OMS (та сумісні: M+S Hydraulic MS, Sauer-Danfoss OMS) — установка між насосом і мотором без додаткових перехідників. Вбудований запобіжний клапан VMP захищає мотор від пікових тисків.
Конструкція: корпус — оцинкована сталь, внутрішні деталі — загартована і шліфована сталь, ущільнення BUNA-N (NBR). Герметичність дросельної пари — за діаметральним сполученням (кілька крапель за хвилину). Маса 3,182 кг (легша за версію OMP/OMR через інший фланець). Робоча температура мастила 50 °C, в'язкість 30 сСт. Сумісність: HL, HLP, HM мінеральні мастила. Регулювання — обертанням маховика після послаблення контргайки; за запитом доступна версія з герметичним маховиком (CODE/P) для зовнішніх установок.
Типові застосування: привід додаткового обладнання сільгосптехніки на базі більших гідромоторів OMS (косарки, шнеки, рулонні преси-підбирачі), гідровентилятори комбайнів, додаткові гідравлічні секції. Підключення: M1, M2 — фланцевий контакт з мотором OMS (вихідна сторона), P — підключення до насоса (вхід), T — лінія зливу у бак. Налаштування виконується «по місцю» — крутимо маховик до досягнення потрібної швидкості обертання мотора. Гарантія 12 міс.
Габаритне креслення
Габаритне креслення та повна технічна документація (PDF) доступні в галереї товару та у вкладці «Файли».
Чим версія OMS відрізняється від OMP/OMR?
Це різні фланці монтажу. OMS (V1122/VMP) має фланець для героторних моторів серії OMS — більший крок отворів і інший центрувальний бортик (Ø82,55 мм). OMP/OMR (V1121/VMP) має менший фланець для моторів OMP/OMR (Ø50,8 мм). Фланці фізично НЕ взаємозамінні — спершу перевірте розмір вашого мотора.
Які мотори OMS сумісні?
Героторні гідромотори з фланцем типу Danfoss OMS — це Danfoss OMS / Sauer-Danfoss OMS / M+S Hydraulic MS / White Drive WS. Робочий об'єм OMS — від 80 до 400 см³ (більший, ніж у OMP). Підбір розміру мотора має відповідати регульованій витраті 60 л/хв — обчисліть оберти за формулою n = Q/V.
Що дає вбудований клапан VMP?
VMP (Valvola di Massima Pressione) — це запобіжний клапан з пілотним керуванням, інтегрований у корпус регулятора. Він обмежує тиск на пріоритетній лінії до встановленого значення (заводське налаштування 350 бар, регулюється на місці). Без VMP знадобився б окремий зовнішній запобіжний клапан після регулятора — додаткові з'єднання, втрати тиску і місце.
Куди йде надлишок мастила?
Через лінію T у бак. Це принципова відмінність від RFP2 — там надлишок повертається через основний запобіжний клапан системи, створюючи пік тиску. У RFP3 OMS надлишок зливається без тиску, тому насос працює тільки на корисну потужність — система холодніша, ККД вищий.
Як налаштувати регулятор «з нуля»?
1. Відкрутити контргайку маховика. 2. Закрутити маховик повністю проти годинникової стрілки — мотор зупинений. 3. Запустити насос на номінальну витрату. 4. Повільно відкручувати маховик за годинниковою стрілкою, спостерігаючи за оборотами мотора. 5. Зафіксувати контргайку при досягненні потрібного значення. Тонке налаштування — ±1/4 обороту.
