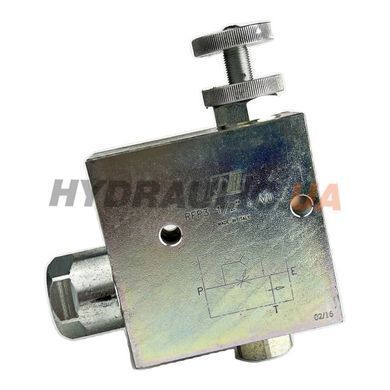

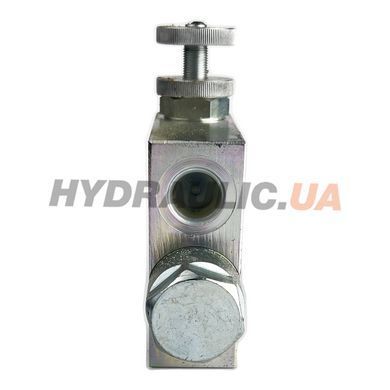

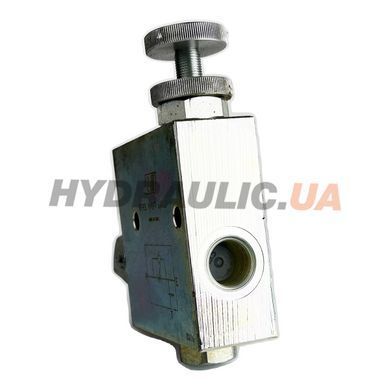

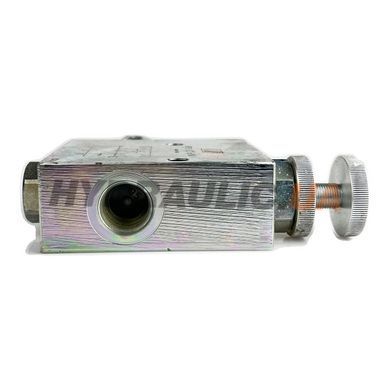

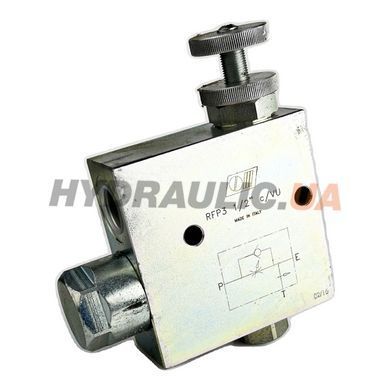

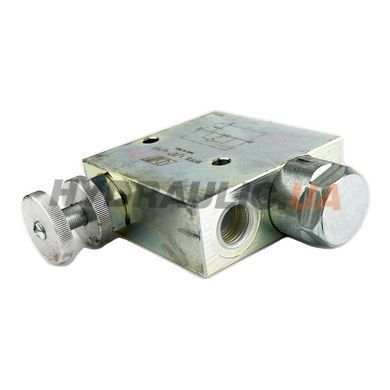

Регулятор витрати 3-ходовий пріоритетний компенсований за тиском зі зворотним клапаном RFP3 C/VU 1/2" серії RFP3 виробництва Oleodinamica Marchesini (Італія) — артикул виробника V1120/VU. Утримує постійну витрату на пріоритетній лінії P незалежно від тиску і вхідного потоку, надлишок зливається у бак через T. Вбудований зворотний клапан забезпечує вільний прохід у зворотному напрямку — для систем з реверсивним потоком (наприклад, гідроциліндр подвійної дії або реверсивний гідромотор). Приєднання G 1/2" (BSPP), порти E, P, T. Максимальна вхідна витрата 80 л/хв, регульована (пріоритетна) витрата 60 л/хв, максимальний тиск 350 бар.
Серія RFP3 C/VU (з суфіксом «Check Valve, VU» — Valvola Unidirezionale) — це варіант RFP3 з паралельним зворотним клапаном у корпусі. Принцип роботи: у прямому напрямку (E→P) працює дросельний регулятор з компенсацією; у зворотному (P→E) — вільний прохід через зворотний клапан VU. Це необхідно у застосуваннях, де виконавчий механізм може повертати мастило назад через регулятор (наприклад, гідроциліндр зі штоком, коли поршень повертається під дією навантаження або гравітації).
Конструкція: корпус — оцинкована сталь, внутрішні деталі — загартована і шліфована сталь, ущільнення BUNA-N (NBR) стандарт. За запитом доступна версія з герметичним маховиком (CODE/P) для зовнішніх установок. Габарити: L = 90 мм, L1 = 118 мм, висота H = 90 мм, шестигранник S = 35 мм, маса 2,1 кг. Робоча температура мастила 50 °C, в'язкість 30 сСт. Сумісність: HL, HLP, HM мінеральні мастила.
Типові застосування: гідроциліндри підйому/опускання вантажу (повернення штока — вільний потік через VU), привід реверсивних гідромоторів, додаткові секції з двостороннім потоком. Підключення: E — лінія подачі від насоса, P — лінія до виконавчого механізму, T — лінія зливу у бак. Налаштування виконується обертанням маховика після послаблення контргайки. Гарантія 12 міс.
Габаритне креслення
Габаритне креслення та повна технічна документація (PDF) доступні в галереї товару та у вкладці «Файли».
Що означає «C/VU» у позначенні?
C/VU = «con Valvola Unidirezionale» (з зворотним клапаном). Це варіант RFP3 з паралельним зворотним клапаном у корпусі регулятора — у прямому напрямку (E→P) працює дросель з компенсацією, у зворотному (P→E) — вільний прохід через VU. Без VU реверсивний потік був би заблокований дроселем.
Чим C/VU відрізняється від звичайного RFP3?
Звичайний RFP3 (без VU) — однонаправлений: регулює потік тільки у прямому напрямку, зворотний потік перекритий. C/VU підходить для систем, де потрібен реверс — гідроциліндри подвійної дії, реверсивні гідромотори, регенеративні контури. Якщо реверс не потрібен — обирайте стандартну версію (дешевше).
Що йде через лінію T?
Надлишок мастила, який не пройшов на пріоритетну лінію P. T — це лінія зливу прямо в бак (без тиску). Принципова відмінність від RFP2: у RFP2 надлишок виходить через головний запобіжний клапан системи (з піковим тиском і нагрівом); у RFP3 — без тиску прямо в бак.
Чи потрібен запобіжний клапан системи з RFP3 C/VU?
Так — головний запобіжний клапан повинен захищати лінію E (вхід) від перевищення 350 бар. На відміну від версії з VMP (V1121/VMP, V1122/VMP), цей варіант не має вбудованого запобіжного клапана — необхідно встановити окремий клапан на лінії насоса.
Як працює компенсація за тиском?
У корпусі є компенсаційний золотник, який автоматично корегує отвір дроселя при зміні тиску у P. Якщо тиск у P зростає (більше навантаження) — золотник трохи відкриває дросель, щоб витрата залишилась постійною. Працює у діапазоні від мінімального дросселювання до Pmax = 350 бар.
