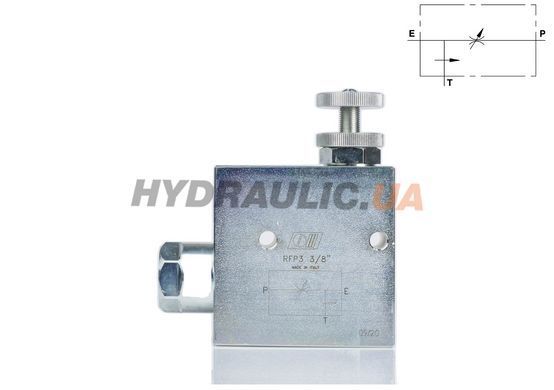

Регулятор витрати Oleodinamica Marchesini 3х лінійний зі скиданням у бак RFP3 дає можливість тримати постійним приплив в "P" на заданій величині, незалежно від необхідного тиску і потоку на вході клапана. Перевищення потоку відводиться безпосередньо на випуск Т (приймач).
ВИКОРИСТАННЯ ТА ЕКСПЛУАТАЦІЯ:
Цей клапан дозволяє підтримувати потік «P» постійним до певного значення, незалежно від необхідного тиску або потоку на вході клапана. Перевищений потік зливається безпосередньо в Т (бак).
МАТЕРІАЛИ ТА ОСОБЛИВОСТІ:
- Корпус: оцинкована сталь
- Внутрішні частини: загартована та шліфована сталь
- Ущільнення: стандарт BUNA N
З'ЄДНАННЯ
Підключіть E до потоку тиску та P до мережі, де необхідне регулювання потоку. З'єднайте T з баком. Щоб відрегулювати вхідний тиск у P, відкрутіть або відкрутіть махове колесо після послаблення контргайки.
Для отримання повної технічної інформації, скачайте ПДФ файл.
| Код | Модель | Пропускна спроможність, л/хв | Макс. регульована спроможність, л/хв | Приєднувальна різьба | Макс. робочий тиск, Бар | L, мм | L1, мм | L2, мм | L3, мм | L4, мм | H, мм | H1, мм | S, мм | Вага, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| v1110 | RFP3 3/8" | 60 | 50 | 3/8" | 350 | 90 | 118 | 25 | 32 | 20 | 90 | 40 | 35 | 2,17 |
| v1120 | RFP3 1/2" | 80 | 60 | 1/2" | 350 | 90 | 118 | 25 | 32 | 20 | 90 | 40 | 35 | 2,096 |
| v1130 | RFP3 3/4" | 120 | 100 | 3/4" | 350 | 90 | 122 | 27 | 36 | 19 | 102 | 40 | 50 | 3,344 |
