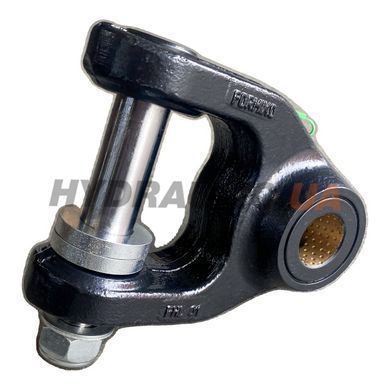

FHL 01-80/30-60/25 — провушина (шарнірна ланка) Formiko Hydraulics (Латвія) між стрілою гідроманіпулятора і ротатором: дає грейферу вільно гойдатися у двох площинах. Корпус — кована ударостійка сталь, у шарнірах бронзові втулки. Статичне навантаження 55 кН, маса 4,5 кг. Верхній отвір Ø30 мм — під палець стріли, нижня вилка 60 мм з пальцем Ø25 мм — під раму ротатора.
Код FHL01-A/B-C/D: 80/30-60/25 = ширина верхньої проушини 80 мм, отвір Ø30, вилка під раму 60 мм, палець Ø25. Паспорт серії передбачає також A = 70/60, B = 45…25, C = 45/73, D = 30 — це інші артикули під замовлення.
Характеристики за паспортом Formiko
| Параметр | Значення |
|---|---|
| Статичне навантаження | 55 кН |
| Ширина верхньої проушини (A) | 80 мм |
| Отвір під палець стріли (B) | Ø30 мм |
| Ширина під раму ротатора (C) | 60 мм |
| Палець ротатора (D) | Ø25 мм |
| Висота / ширина з пальцем | 170 / 157,5 мм |
| Матеріал | кована сталь, бронзові втулки |
| Затягування гайки пальця | 120 Нм |
| Змащення | через прес-маслянки кожні 8 год роботи |
| Маса | 4,5 кг |
Габарити

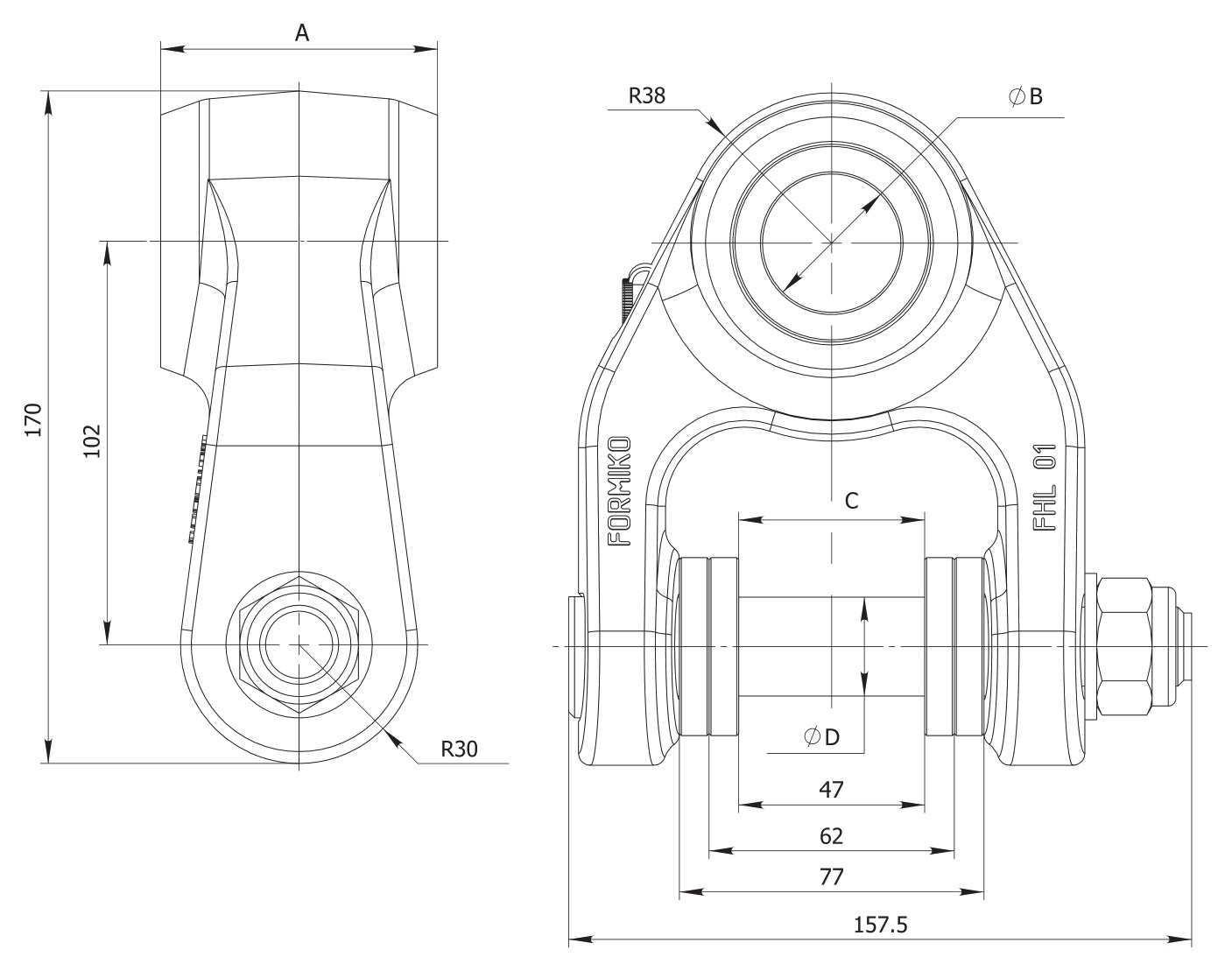

Габарити серії FHL 01 за паспортом Formiko; літери — розміри з таблиці вище
Що ставиться разом
- Ротатор FHR 3L — 900 Нм, 30 кН — рама 60 мм, палець Ø25
- Ротатор FHR 3LH — 900 Нм, 30 кН — рама 60 мм, палець Ø25
- Ротатор FHR 3SF — 900 Нм, 30 кН — рама 60 мм, палець Ø25
Питання й відповіді
Яку вагу витримує провушина FHL 01-80/30-60/25?
Виробник нормує її лише статичним навантаженням — 55 кН, близько 5,5 т. Динамічного навантаження для провушин Formiko не дає, тому робочу вагу обмежує ротатор, з яким вона стоїть.
Як підібрати провушину?
За двома місцями: верхній отвір B — під палець на кінці стріли крана, нижня вилка C з пальцем D — під раму ротатора (у паспорті ротатора це «Rotator frame L… ø…»). Навантаження провушини має бути не меншим за статичне навантаження ротатора.
Як обслуговувати?
Гайку пальця затягують моментом 120 Нм. Мастило — через прес-маслянки, доки не вийде на зовнішні поверхні; повторювати кожні 8 годин роботи.
