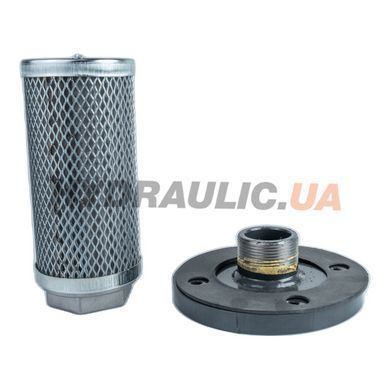

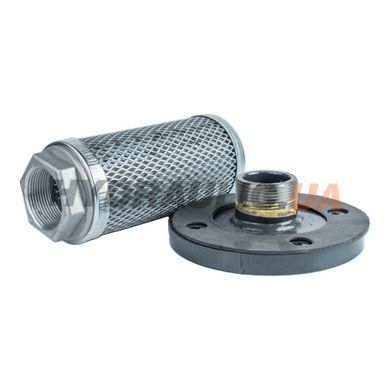

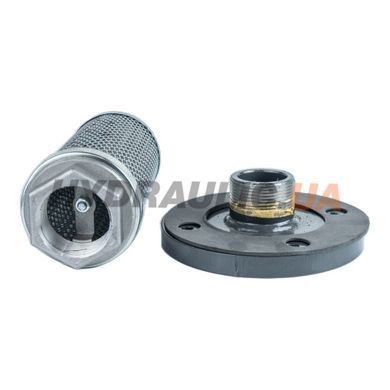

Плита монтажна зі зворотним фільтром Ø150 мм (IZAM 140) — верхній фланець масляного бака вантажівки: приймає зливну лінію 3/4″ BSP і фільтрує масло, що повертається з гідророзподільника в бак. Ставиться на баки з верхнім фланцем Ø150 мм — саме той вузол, якого немає в позиціях бака з позначкою «без плити».

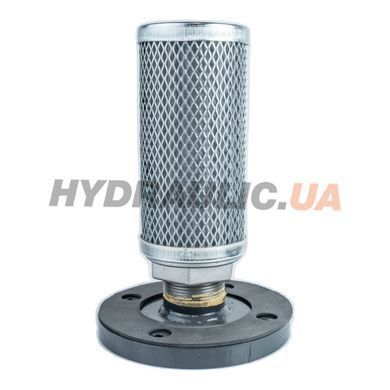

Фільтроелемент — сітчастий картридж, угвинчений у плиту знизу; він працює в потоці повернення, де тиск мінімальний, тому затримує стружку й продукти зносу до того, як вони осядуть у баку й підуть на всмоктування насоса. Плита має три діаметри отворів (Ø9, Ø14, Ø16,5) і різьбові M8 та M10 — одна деталь підходить під різні схеми кріплення баків серії.
Технічні характеристики
| Призначення | Верхній монтажний фланець масляного бака зі зворотним фільтром |
| Діаметр плити | Ø150 мм |
| Коло кріпильних отворів | Ø115 мм |
| Приєднувальний порт | 3/4″ BSP |
| Розточка під фільтр | Ø48 мм |
| Товщина плити | 17 мм |
| Кріпильні отвори | Ø9 · Ø14 · Ø16,5 мм; різьбові M8 і M10 |
| Комплектація | Плита + зворотний фільтроелемент |
| Країна виробництва | Туреччина |
| Гарантія | 12 міс |
Габаритне креслення
Розміри на кресленні — у міліметрах.
Що дає ця деталь
- Фільтрація на зворотній лінії — бруд затримується до того, як потрапить у бак.
- Порт 3/4″ BSP — типовий розмір зливу для насосів від коробки відбору потужності.
- Ø150 мм із колом отворів Ø115 — стандартна верхня горловина баків цієї серії.
- Фільтроелемент змінний: обслуговування без демонтажу плити з бака.
Застосування
Гідрофікація вантажівок: самоскид, гідроборт, маніпулятор, причіп-самоскид. Ставиться на масляні баки з верхнім фланцем Ø150 мм — бокові та закабінні.
Питання й відповіді
Чи підійде плита до мого бака?
Плита стає у верхній фланець Ø150 мм із колом кріпильних отворів Ø115 мм і портом 3/4″ BSP. Заміряйте діаметр горловини бака й міжцентрову відстань отворів — якщо Ø150/Ø115, плита стане.
Фільтр входить у комплект?
Так, позиція постачається як плита зі зворотним фільтроелементом. Окремо елемент теж є в нас — для планової заміни.
Як часто міняти фільтроелемент?
Орієнтир — раз на сезон інтенсивної роботи або разом із заміною масла; на запиленому будмайданчику частіше. Ознака перевантаження — масло в баку темніє швидше за звичайне.
Чи можна ставити плиту на бак без фільтра?
Можна, але не варто: зворотна лінія без фільтра несе стружку прямо в бак, а далі — на всмоктування насоса. Фільтр на поверненні коштує незрівнянно менше за насос.
