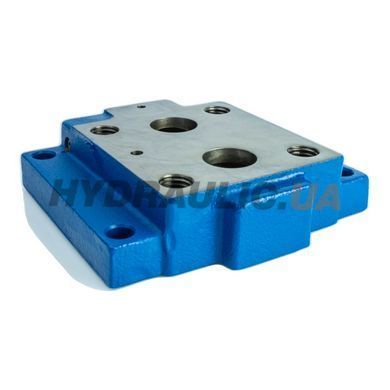

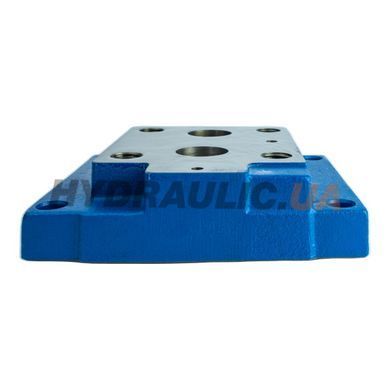

Монтажна плита Oleodinamica Mozioni G411/01 під DB30 / DBW30, ДУ30, різьба G 1 1/2″, 350 бар, код DWB30 G48, Італія — підплита з різьбовими приєднаннями під запобіжні клапани DB30 / DBW30. Монтажна площина виконана за DIN 24340 форма E (NG32), ISO 6264-10-17-1-97 (ISO 6264-10) та CETOP RP 121H 4.2-2-R10 (CETOP R10), тому на плиту стає будь-який апарат цього типорозміру незалежно від виробника. Робочі лінії виводяться різьбою G 1 1/2″, максимальний робочий тиск — 35 МПа (350 бар).
| Тип плити | G411/01 |
| Умовний прохід | ДУ30 (NS30) |
| Монтажна площина | DIN 24340 форма E (NG32) ISO 6264-10-17-1-97 (ISO 6264-10) CETOP RP 121H 4.2-2-R10 (CETOP R10) |
| Різьба приєднання | G 1 1/2″ |
| Максимальний робочий тиск | 35 МПа (350 бар) |
| Габарити плити | 158 × 174 мм, товщина 48 мм |
| Отвори та кріплення | P, T — G 1 1/2″ глибина 22 мм (2 отвори), зенківка Ø61 глибина 0,5 мм; керувальний X — G 1/4″ глибина 12 мм, зенківка Ø25 глибина 0,5 мм; кріплення клапана M18 глибина 26 мм (4 отвори); кріплення плити Ø14 мм (4 отвори) |
| Виробник | Oleodinamica Mozioni, Італія |

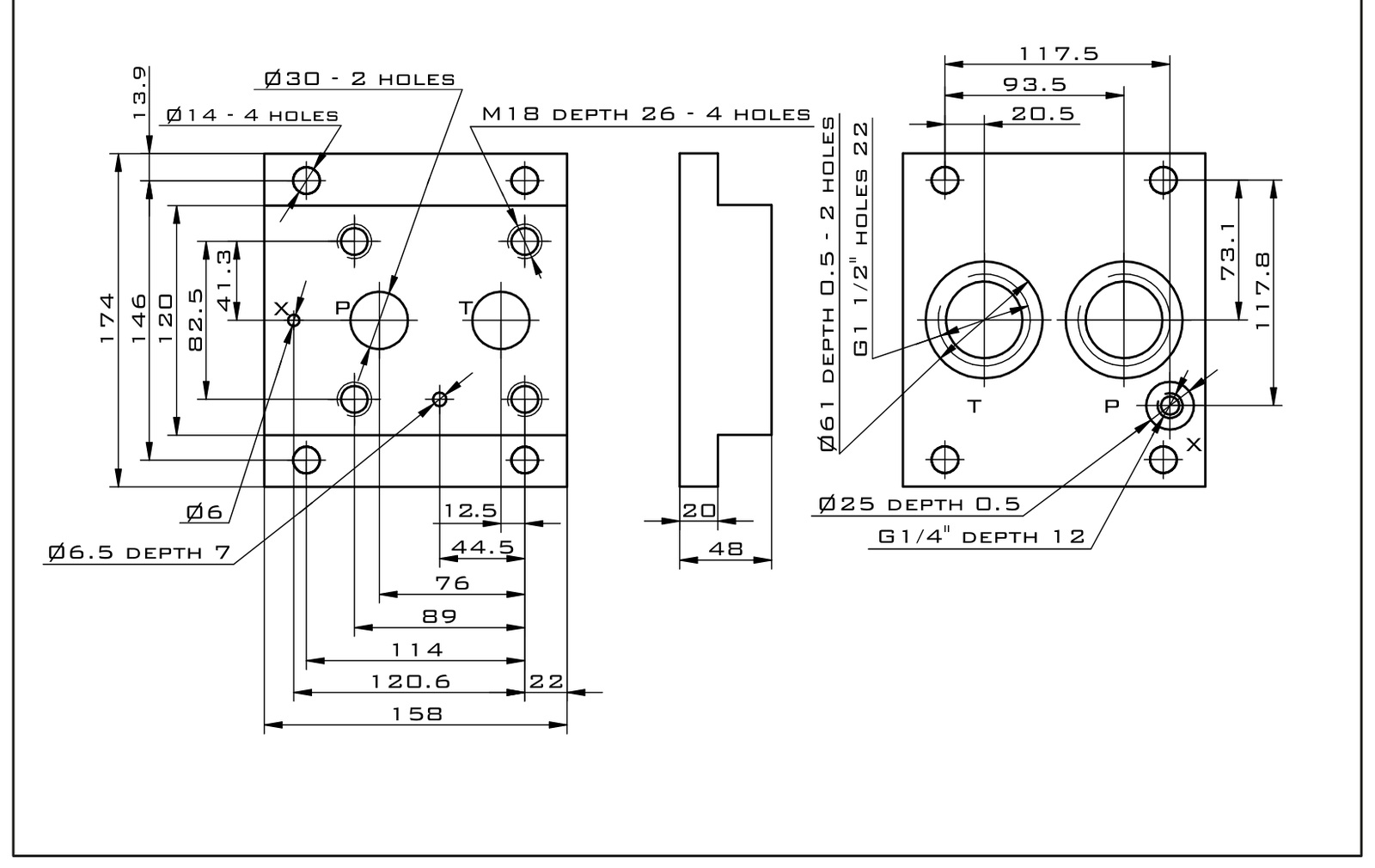

Габаритне креслення
Розміри, розташування отворів і глибини різьб — з паспорта Oleodinamica Mozioni «Subplates with threaded connections», версія 01/22. Повний PDF — у вкладці «Файли».
Які апарати стають на плиту
запобіжні клапани DB30 і DBW30.
Особливості
- Різьбові порти G 1 1/2″ — трубопровід під'єднується напряму, без перехідників.
- Монтажна площина CETOP R10 — взаємозамінна з апаратами Bosch Rexroth, PONAR, Mozioni та інших виробників цього стандарту.
- Розрахована на 350 бар — той самий рівень, що й апарати, які на неї стають.
- Плита постачається без клапана: клапан добирається окремо за тиском і схемою.
Питання та відповіді
Чи стане на цю плиту апарат іншого виробника?
Так, якщо його монтажна площина відповідає CETOP R10 (ISO 6264-10). Це міжнародний стандарт, розташування отворів однакове в усіх виробників.
Який тиск витримує плита?
35 МПа, тобто 350 бар — максимальний робочий тиск за паспортом.
Чи входить сам запобіжний клапан у комплект?
Ні. Це тільки плита. Клапан DB30 / DBW30 купується окремо — у розділі запобіжних клапанів.
Яка різьба на цій плиті?
G 1 1/2″ — так підплиту G411/01 описує паспорт Oleodinamica Mozioni «Subplates with threaded connections», версія 01/22. Розміри портів і глибини різьб — на габаритному кресленні вище.
