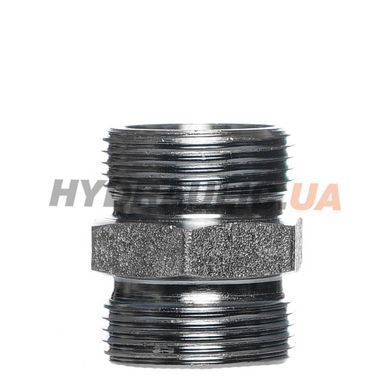

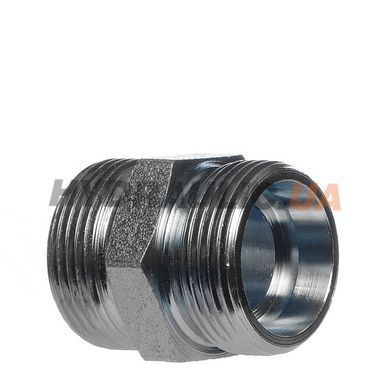

Перехідник (з'єднувач) CEL Легка L серія x CEL Легка L серія з різьбою М12 х 1,5 під трубку 6 MM X М12 х 1,5 під трубку 6 MM

Артикул 60410607
В наявності
Опис

Адаптер CEL x CEL. Тип ущільнення - внутрішній конус 24 °. Легка L серія



Адаптери з врізними кільцями використовуються для трубопроводів, в основному в гідравлічних і пневматичних системах. HYDRAULIC.UA також пропонує фітинги з врізними кільцями з нержавіючої сталі для агресивних середовищ і рідин. Робочий тиск до 63 МПа / 630 бар, для труб із зовнішнім діаметром 4-42 мм. Тиск відповідає ISO 8434-1. Фітинги з врізними кільцями характеризуються дуже жорстким з'єднанням труб, стійкістю до вібрацій і імпульсного тиску. Фітинги можуть бути демонтовані і встановлені назад більш ніж один раз. При установці фітингів з врізними кільцями, дві кромки врізного кільця впресовуються в трубу, що створює механічну опору. Перший край проникає в трубу до того, як другий почне врізатися в трубу. Третя частина врізного кільця впресовується між конусом і трубою для запобігання вібрацій на ріжучих краях. Четверта частина запобігає радіальне переміщення. Конструкція профілю кільця забезпечує міцну осьову і радіальну опору. Напруга розподіляється по всій довжині врізного кільця.

МАТЕРІАЛИ

Фітинги з врізними кільцями виробляються з автоматної сталі або з кованих матеріалів. Стандартно поверхні оброблені Е-покриттям. Е-покриття - це назва обробки поверхонь, яке HYDRAULIC.UA використовує для своїх фітингів. Воно не містить Cr6 і тому більш екологічно чисте і безпечне для людського здоров'я. Робоча температура до + 200 ° C. Ущільнення NBR максимум + 90 ° C.

З'ЄДНАННЯ

Дюймове трубне різьблення G, конічна трубна різьба R, конічне різьблення NPTF, UNF, метрична різьба. Конус врізного кільця відповідає IOS 8434-1

СЕРТИФІКАТИ

HYDRAULIC.UA може постачати фітинги відповідно до таких стандартів та сертифікатами: DVGW, Norske Veritas, Germanischer Lloyd, ISO 9002.

Різьбові з'єднання з врізним кільцем під 24 градуси в залежності від стійкості до тиску нормативно розбиті на три серії. Найлегша серія (LL) стандартизована тільки для зовнішніх діаметрів труб 4, 5, 6 і 8 мм. На підставі відносно низьких навантажень тиском серія LL - застосовується переважно в системах стисненого повітря, газової техніки та централізованого змащення. Різьбові з'єднання з прогресивним кільцем легкої серії L поставляються для діаметрів від 6 до 42 мм і по тискам покривають більшу частину вироблених гідравлічних агрегатів. Переваги легкої серії складаються відповідно всіх внутрішніх отворів товщині стінок, в даному випадку - тонкостінних труб. Для систем з високими тисками використовується серія S з товстостінними трубами. При цьому не можна перевищувати визначений виробником максимально допустимий тиск.

Характерними ознаками таких з'єднань є:

 - Різьба в метричній системі вимірювань;

 - Кут конуса адаптера 24 °. З'єднання із зовнішнім різьбленням має внутрішній конус, з'єднання з внутрішнім різьбленням має зовнішній конус з гумовим кільцем ущільнювача;

 - Кожна серія відповідає певному зовнішньому діаметру труби, а кожному зовнішньому діаметру труби відповідає метрична різьба;

 - Фіксація з'єднання на трубопроводі здійснюється за допомогою врізного кільця і ​​гайки.


З будь-яких питань Вам з радістю дадуть відповідь наші майстри, зателефонувавши нам по телефону або можна скористатися онлайн формою.

ТЕХНІЧНА ІНФОРМАЦІЯ

Доступні розміри

Код продукції Тип Різьба 1 Різьба 2 Розмір труби
6041-06-07 G 6 L М12 х 1,5 М12 х 1,5 6 MM
6041-08-09 G 8 L М14 х 1,5 М14 х 1,5 8 MM
6041-10-11 G 10 L М16 х 1,5 М16 х 1,5 10 ММ
6041-12-13 G 12 L М18 х 1,5 М18 х 1,5 12 MM
6041-15-16 G 15 L М22 х 1,5 М22 х 1,5 15 MM
6041-18-19 G 18 L М26 х 1,5 М26 х 1,5 18 MM
6041-22-23 G 22 L М30 х 2,0 М30 х 2,0 22 MM
6041-28-29 G 28 L М36 х 2,0 М36 х 2,0 28 MM
6041-35-36 G 35 L М45 х 2,0 М45 х 2,0 35 MM
6041-42-43 G 42 L М52 х 2,0 М52 х 2,0 42 MM
50 грн з ПДВ
Порівняти
Увійдіть на сайт щоб
додати товар в список бажань
%
Ввійти для відображення накопичувальної знижки
Різьба А
М12 х 1,5 М14 х 1,5
Схожа модель
М16 х 1,5
Схожа модель
М18 х 1,5
Схожа модель
М22 х 1,5
Схожа модель
М26 х 1,5
Схожа модель
М30 х 2,0
Схожа модель
М36 х 2,0
Схожа модель
М45 х 2,0
Схожа модель
М52 х 2,0
Схожа модель
Різьба Б
М12 х 1,5 М14 х 1,5
Схожа модель
М16 х 1,5
Схожа модель
М18 х 1,5
Схожа модель
М22 х 1,5
Схожа модель
М26 х 1,5
Схожа модель
М30 х 2,0
Схожа модель
М36 х 2,0
Схожа модель
М45 х 2,0
Схожа модель
М52 х 2,0
Схожа модель
Замовити швидко
Характеристики
Виконання прямий
Обробка поверхні Хромування відповідно з Fe/Zn 8 P1T
Тип ущільнення Внутрішний конус 24° / Внутрішний конус 24°
Стандарт різьби М Метрична
