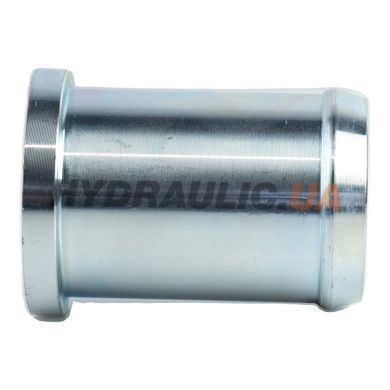

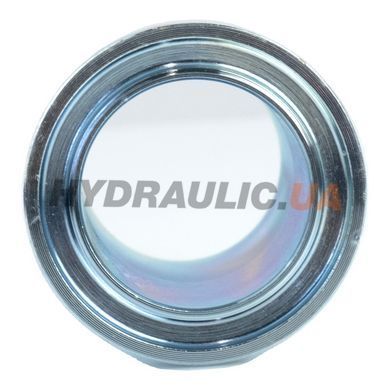

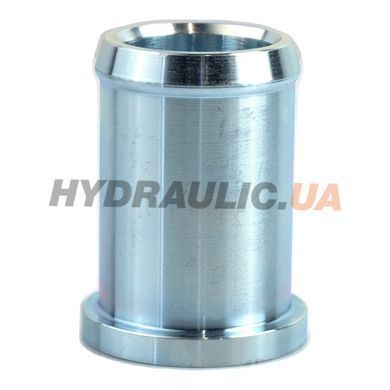

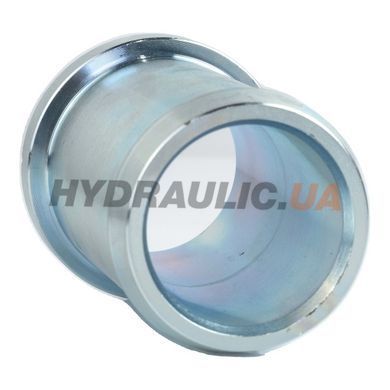

Прямий всмоктувальний патрубок (sleeve / suction sleeve) артикул 18048 виробництва Sunfab Hydraulics (Швеція). Зовнішній діаметр Ø38 мм (1½″), максимальна витрата 65 л/хв при тиску всмоктування 1 бар. Призначений для насосів менших типорозмірів: SAP 012-064, SCP 012-064, SAPT 090.
Конструкція: гумово-металевий патрубок з фланцем під кріплення притискною скобою. Гумова частина забезпечує гнучкість при вібрації двигуна і термічних деформаціях, металева арматура — герметичність з'єднання з фланцем насоса. Прямий профіль (без вигину) — найоптимальніший з точки зору гідравлічного опору всмоктування.
Призначення — формування всмоктувальної магістралі для гідронасосів малого і середнього об'єму у вантажівках з гідроманіпуляторами, малих маслостанціях, гідроагрегатах самоскидів. Менший діаметр Ø38 мм (порівняно з Ø50 для 18047) дозволяє гнучкіше трасування у тісних моторних відсіках, але обмежує потік 65 л/хв — підходить для насосів 12-040 см³/об на стандартних обертах або 064 на обертах ≤ 1500 об/хв.
Технічні характеристики
| Гарантія | 12 міс |
| Виробник | Sunfab Hydraulics AB |
| Країна виробництва | Швеція |
| Артикул виробника | 18048 |
| Тип | Прямий всмоктувальний патрубок (suction sleeve) |
| Зовнішній діаметр | Ø38 мм (1½″) |
| Максимальна витрата | 65 л/хв |
| Робочий тиск всмоктування | 1 бар (нормальний) |
| Робоча рідина | Мінеральне масло |
| Сумісність | SAP 012-064, SCP 012-064, SAPT 090 |
| Спосіб кріплення | Притискна скоба (артикули 50225/50339) |
| Каталог | Sunfab Accessories (Suction Connections) |
Габаритне креслення
Габаритне креслення та повна технічна документація (PDF) доступні в галереї товару та у вкладці «Файли».
Застосування
Sleeve 18048 встановлюється на всмоктувальну магістраль гідронасосів Sunfab малого і середнього типорозміру у вантажівках з гідроманіпуляторами невеликої вантажопідйомності, малих маслостанціях, гідроагрегатах самоскидів категорії N1-N2. Менший діаметр Ø38 мм забезпечує більш гнучке трасування — підходить коли пряма траса від бака до насоса утруднена компонуванням моторного відсіку. Обмеження потоку 65 л/хв — комфортний для насосів до 40 см³/об на робочих обертах.
Часті питання
Чим відрізняється 18048 від 18047?
18047 — більший прохідний переріз Ø50 мм, потік 120 л/хв. 18048 — менший Ø38 мм, потік 65 л/хв. Для одного й того ж насоса (SAP 012-064) обирайте: 18047 — якщо насос працює на обертах ≥ 1800 об/хв або має об'єм 064 см³; 18048 — для нижчих обертів або менших об'ємів.
Чим відрізняється 18048 від 18049?
Однакові за діаметром Ø38 мм і потоком 65 л/хв, але розраховані на різні фланці насосів: 18048 — для SAP/SCP 012-064 і SAPT 090. 18049 — для SAP/SCP 084-108, SAPT 130, SCPD, SLPD, SVH. Геометрія фланців різна — переплутати неможливо.
Що буде якщо взяти 18048 для насоса з потоком 80 л/хв?
Швидкість потоку у Ø38 мм при 80 л/хв = 1,57 м/с — вище гранично-допустимих 1,2 м/с. Це призведе до додаткового падіння тиску всмоктування, кавітації насоса і прискореного зношування. Для потоку > 65 л/хв обирайте 18047 (Ø50 мм).
Чи потрібна притискна скоба для монтажу?
Так, обов'язково. Скоба замовляється окремо (артикул 50225 або 50339 — уточніть за моделлю насоса).
Чи доступне коліно під Ø38?
Так — артикул 18400 (коліно 90°, Ø38, для SAP 012-064/SAPT 090) і 18402 (коліно 90°, Ø38, для SAP 084-108/SAPT 130). Коліно використовується якщо геометрично неможлива пряма траса від бака до насоса.
