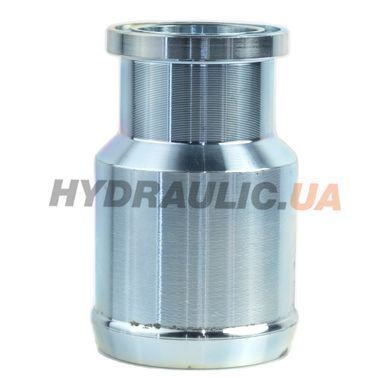

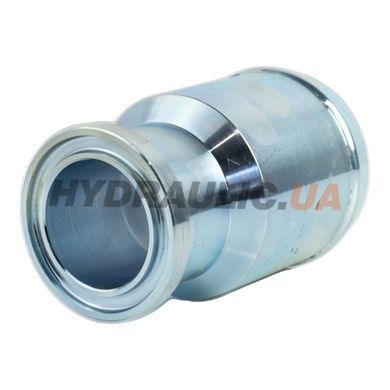

Прямий всмоктувальний патрубок (sleeve / suction sleeve) артикул 18047 виробництва Sunfab Hydraulics (Швеція) для підключення гідронасосів середнього типорозміру до бака. Зовнішній діаметр Ø50 мм (2″), максимальна витрата 120 л/хв при тиску всмоктування 1 бар. Призначений для насосів SAP 012-064, SCP 012-064, SAPT 090.
Конструкція: гумово-металевий патрубок з фланцем під кріплення притискною скобою. Гумова частина забезпечує гнучкість при вібрації двигуна і термічних деформаціях, металева арматура — герметичність з'єднання з фланцем насоса. Поставляється у комплектації для прямого з'єднання (без вигину) — найкоротший шлях від бака до насоса з мінімальним гідравлічним опором всмоктування.
Призначення — формування всмоктувальної магістралі з бака масла до фланця гідронасоса на спецтехніці (вантажівках з гідроманіпуляторами, самоскидах з гідровідбором, кран-маніпуляторних установках, мобільних маслостанціях). Прямий патрубок забезпечує мінімальну втрату тиску і максимальну продуктивність всмоктування.
Технічні характеристики
| Гарантія | 12 міс |
| Виробник | Sunfab Hydraulics AB |
| Країна виробництва | Швеція |
| Артикул виробника | 18047 |
| Тип | Прямий всмоктувальний патрубок (suction sleeve) |
| Зовнішній діаметр | Ø50 мм (2″) |
| Максимальна витрата | 120 л/хв |
| Робочий тиск всмоктування | 1 бар (нормальний) |
| Робоча рідина | Мінеральне масло |
| Сумісність | SAP 012-064, SCP 012-064, SAPT 090 |
| Спосіб кріплення | Притискна скоба (артикули 50225/50339) |
| Каталог | Sunfab Accessories (Suction Connections) |
Габаритне креслення
Габаритне креслення та повна технічна документація (PDF) доступні в галереї товару та у вкладці «Файли».
Застосування
Sleeve 18047 встановлюється на всмоктувальну магістраль гідронасосів Sunfab середнього типорозміру (12-64 см³/об) у вантажівках з гідроманіпуляторами, малих кран-маніпуляторних установках, самоскидах з гідровідбором, мобільних маслостанціях. Розрахований під продуктивність 120 л/хв — це типова витрата для насосів SAP 064 на оборотах 1500-2000 об/хв або менших насосів на високих обертах. Прямий патрубок Ø50 мм забезпечує мінімальний опір всмоктування — при правильному монтажі дозволяє витрачати додаткові 5-10% потужності двигуна на корисну роботу замість втрат на тертя у магістралі.
Часті питання
Чим відрізняється 18047 від 17890?
18047 — для насосів менших типорозмірів (SAP/SCP 012-064, SAPT 090). 17890 — для більших (SAP/SCP 084-108, SAPT 130, SCPD, SLPD, SVH). Геометрія фланця і профіль ущільнення відрізняються — переплутати їх неможливо: 18047 не пристане до більшого фланця, а 17890 не пристане до меншого.
Чому Ø50 мм при насосі 64 см³, а не менше?
Швидкість потоку у всмоктувальній магістралі повинна бути ≤ 1,2 м/с — інакше зростають втрати тиску і ризик кавітації. Для 120 л/хв = 2 л/с при площі прохідного перерізу Ø50 мм = 19,6 см² швидкість становить 1,02 м/с — у межах норми. При менших діаметрах (Ø38) швидкість зростає до 1,76 м/с, що неприйнятно для тривалої роботи.
Чи потрібна притискна скоба для монтажу?
Так, обов'язково. Гумово-металевий патрубок без притискної скоби не забезпечить герметичності всмоктування. Скоба замовляється окремо (артикул 50225 або 50339 — уточніть за моделлю насоса).
Чи доступна аналогічна позиція для меншого потоку (для SAP 020 на низьких обертах)?
Так — артикул 18048 (Ø38 мм / 1½″, до 65 л/хв) для тих самих насосів SAP/SCP 012-064, SAPT 090. Менший діаметр дозволяє більш гнучку трасування, але обмежує потік. Підходить якщо насос працює на низьких обертах (≤ 1500 об/хв) або має менший об'єм (012-040 см³/об).
Який ресурс гумового патрубка?
3-7 років залежно від експлуатації. Заміна — при появі тріщин, набухання гуми, ослаблення притиску скобою або зростанні витрат на всмоктуванні (контролюється вакуумметром перед насосом).
