SU/ZF-CY 24 (код 12050022) — опора насоса під пасовий привід Dana Brevini: власний корпус із підшипником 3208A 2RS, привідний вал Ø24 h6 зі шпонкою з одного боку і посадка під насос із внутрішніми шліцами 32×28 DIN 5482 з іншого. Шків або напівмуфта сідає на вал опори, і радіальне навантаження від натягу паса приймає підшипник опори, а не підшипники насоса. Корпус кріпиться через монтажну площину з різьбовими отворами M8.
Макс. частота обертання — 5000 об/хв, макс. крутний момент — 100 Н·м, робоча температура — до 90 °C, ресурс при стандартній чистоті — 5000 год, маса — 1,6 кг.

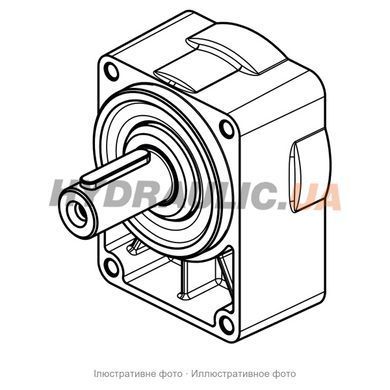

Фото ілюстративне: реальний виріб відрізняється — тут ізометричний рисунок самої опори з паспорта Dana Brevini; справжній виріб — литий корпус із пофарбованою поверхнею, вал і кришка металеві.
Технічні характеристики
| Код Brevini | 12050022 |
| Тип | опора насоса під пасовий привід (belt support) з різьбовими отворами M8 |
| Привідний вал | Ø24 h6, шпонка 8 h9 (DIN 6885-A 8×7×40), різьбовий центр M8-6H |
| З'єднання з насосом | внутрішні шліци 32×28 DIN 5482, посадковий отвір Ø80 |
| Монтажна площина | 8 різьбових отворів M8 (глибина різьби 20 ±1 мм); 6 отворів Ø4 |
| Габарит корпусу | 99 × 118,5 мм (вид з боку вала) |
| Підшипник | 3208A 2RS TN9, 40 × 80 × 30,2 мм |
| Макс. частота обертання | 5000 об/хв |
| Макс. крутний момент | 100 Н·м |
| Макс. робоча температура | 90 °C |
| Ресурс (стандартна чистота) | 5000 год |
| Мастило | 10 г у корпусі + 1–2 г |
| Маса | 1,6 кг |
| Виробник | Dana Brevini |
Габаритне креслення
Креслення з паспорта Dana Brevini: вид з боку вала (99 × 118,5 мм), переріз B-B із валом Ø24 h6 і шліцами 32×28 DIN 5482, монтажна площина з 8 отворами M8 (72 / 100 / 91 мм). Паспорт із переліком запчастин — у вкладці «Файли».
Переваги
- Радіальне навантаження від паса приймає підшипник опори 40 × 80 мм — підшипники насоса працюють лише на крутний момент
- 5000 об/хв і 100 Н·м на валу Ø24 h6 зі шпонкою 8 мм
- Ремонтопридатна: підшипник, сальник, кільця й вал є окремими позиціями в переліку запчастин Brevini
Де застосовується
Привід гідронасоса від шківа двигуна через клиновий або поліклиновий пас: сільгосптехніка, комунальні машини, компресорні й гідравлічні агрегати з пасовою передачею, де насос не допускає радіального навантаження на свій вал.
Питання й відповіді
Навіщо опора, якщо шків можна посадити на вал насоса?
Вал шестеренного насоса не розрахований на радіальне навантаження від натягу паса — його підшипники швидко виходять з ладу. Опора бере це навантаження на власний підшипник 3208A 2RS, а насосу передає лише крутний момент через шліци.
Який насос стає на опору?
З боку насоса опора має внутрішні шліци 32×28 DIN 5482 і посадковий отвір Ø80. Насос має відповідати цьому валу й фланцю — звіряйте з кресленням.
Які обмеження за обертами й моментом?
До 5000 об/хв і до 100 Н·м, робоча температура — до 90 °C. Ресурс при стандартній чистоті — 5000 годин.
Чи потрібне змащення?
Опора постачається заправленою мастилом (10 г у корпусі плюс 1–2 г у зоні вала). Кришка «2» не повинна виступати за площину — це вказано на кресленні виробника.
