HYPO KAP.02 — сферична опора-чашка, у яку сідає кульова голівка SØ59 телескопічного гідроциліндра підкузовного типу. Корпус Ø130 × 46 мм розрізний: куля заводиться в гніздо, половини стягуються болтами, маслянка подає мастило на сферу. Опору приварюють або кріплять до кузова чи рами в точці упору циліндра.
Технічні характеристики
| Тип | сферична опора (spherical cap) для кульової голівки циліндра UCB |
| Під кулю | SØ59 мм |
| Зовнішній діаметр | Ø130 мм |
| Висота | 46 мм |
| Код виробника | 22362059 |
| Конструкція | розрізна, з кришкою на болтах і маслянкою |

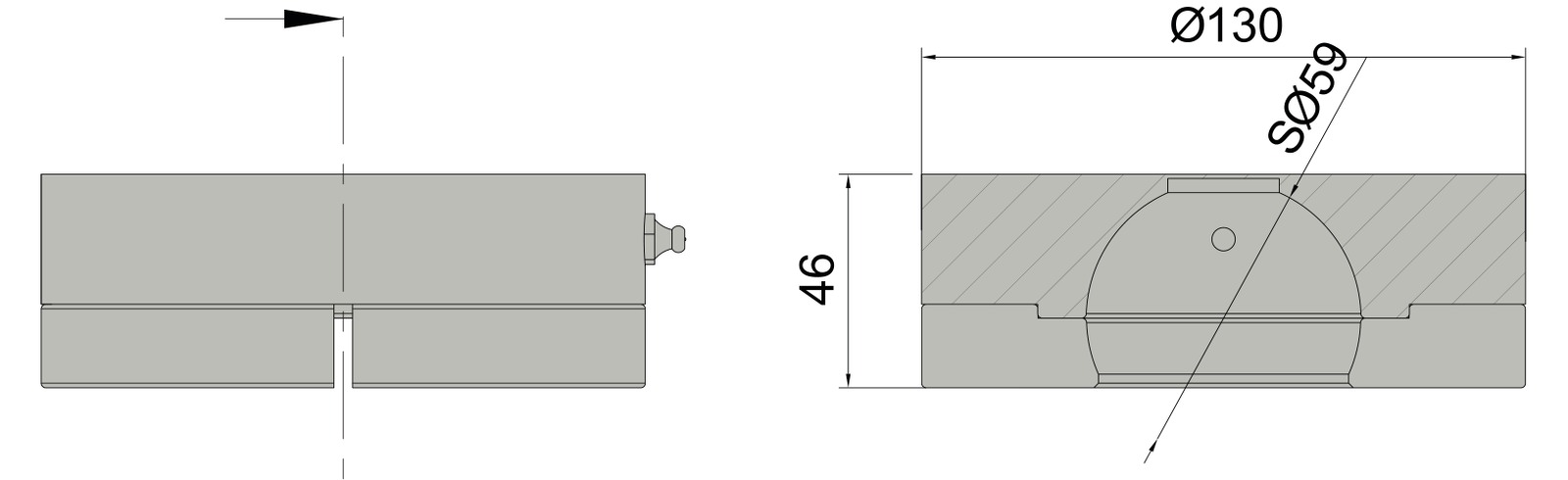

Габаритне креслення
Переріз A–A: гніздо SØ59, висота 46 мм, діаметр 130 мм.
Питання і відповіді
Для яких циліндрів?
Для телескопічних циліндрів із кульовою голівкою SØ59 — це, зокрема, HYPO UCLB-115-4-0800-111-C0447 (кулі SØ59 з обох кінців) і UCLB-115-5-1500-101-C0150 (верхня куля SØ59).
Чим KAP.02 відрізняється від інших KAP?
Діаметром сфери і габаритом. У ряду виробника KAP.01, KAP.03 і KAP.04 зроблено під кулю SØ75; KAP.02 — єдина під SØ59, корпус Ø130 мм.
Навіщо маслянка?
Куля провертається в опорі на кожному підйомі кузова; мастило зменшує знос сфери й скрип під навантаженням.
Як ставиться на кузов?
Опору кріплять до кузова чи підрамника співвісно з циліндром; голівку заводять у гніздо й стягують половини корпусу болтами.
