HYPO CRDL 09/40-50 — литая люлька-рамка, що охоплює корпус телескопічного гідроциліндра і бере його цапфи Ø40 мм у два гнізда з притискними планками. Сама люлька стає на раму пальцями Ø50 мм — у кронштейни SBR 04/50. Так циліндр отримує другу вісь гойдання. Саме такий вузол паспорт HYPO UCLB-115-5-1500-101-C0150 наводить як опцію.
Технічні характеристики
| Тип | люлька (cradle) для телескопічного гідроциліндра на цапфах |
| Гніздо під цапфу циліндра | Ø40,2 мм (цапфи Ø40) |
| Пальці люльки | Ø50 мм, виліт 45 мм з кожного боку |
| Відстань між пальцями (по буртах) | 230 мм |
| Висота | 108 мм |
| Ширина рамки | 150 мм |
| Кут розкриття гнізда | 60° |
| Сумісні кронштейни рами | SBR 04/50 (отвір Ø50,2) |

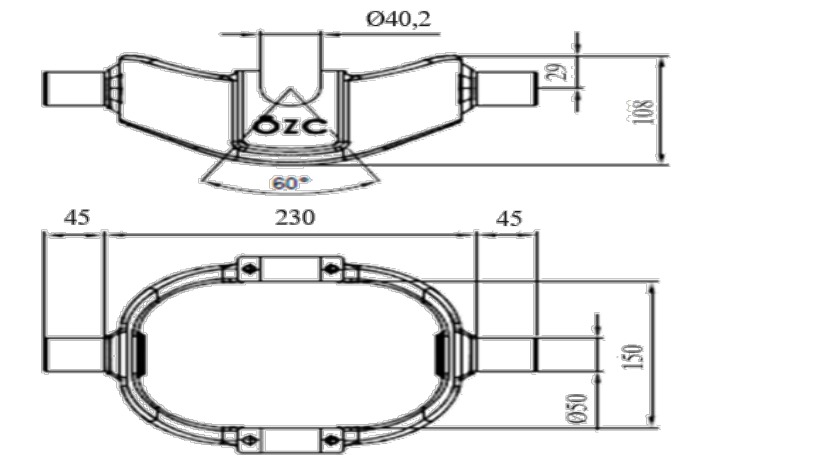

Габаритне креслення
Розміри — з паспорта циліндра HYPO UCLB-115-5-1500-101-C0150, розділ «Accessories».
Питання і відповіді
Для яких циліндрів підходить?
Для телескопічних циліндрів із бічними цапфами Ø40 мм — наприклад, HYPO UCLB-115-5-1500-101-C0150, у паспорті якого люлька вказана опцією.
У що ставляться пальці Ø50?
У кронштейни рами з отвором Ø50,2 мм — HYPO SBR 04/50 (пара). Виліт пальця 45 мм, відстань між буртами 230 мм.
Як фіксуються цапфи циліндра?
Цапфи лягають у гнізда Ø40,2 і притискаються зверху планками на болтах — це видно на фото вузла.
Чи є окремий паспорт на люльку?
Окремого паспорта виробник не дає: розміри люльки надруковано в паспорті циліндра UCLB-115-5-1500-101-C0150, звідти й узято креслення.
