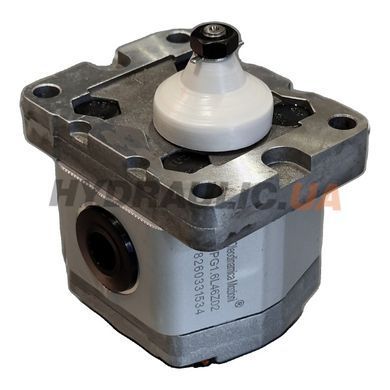

Насос шестеренний Oleodinamica Mozioni 1PG1.6L46Z02 — односекційний насос зовнішнього зачеплення 1 групи з робочим об'ємом 1,6 см³/об. Серія 1PG / 1PF — бюджетна лінійка Mozioni для малопотокових гідроагрегатів: ручних і моторних маслостанцій, змащувальних систем, приводів заслінок і невеликих підйомників.
Номінальний робочий тиск — 250 бар, короткочасний піковий — 290 бар. Номінальна частота обертання 3000 об/хв, максимальна — 6000 об/хв. Теоретична подача становить 2,4 л/хв при 1500 об/хв (типовий чотириполюсний електродвигун) і 4,8 л/хв на номінальних 3000 об/хв. Реальна подача менша на величину об'ємних втрат, які зростають з тиском.
Порти всмоктування і нагнітання — G3/8″ з глибиною різьби 12,5 мм. Вал конічний 1:8 зі шпонкою Woodruff 2,4×5×12,3 і різьбою M7×1 під стяжну гайку. Фланець 67 × 52,4 мм з центрувальним буртом Ø25,5 мм і 4 × Ø7,5 мм кріпильними отворами (крок 26,2 мм). Напрям обертання — правий (CW, якщо дивитися з боку вала). Довжина корпусу L = 77,1 мм, розмір L1 = 35,1 мм.
Технічні характеристики
| Артикул виробника (MPN) | 1PG1.6L46Z02 |
| Виробник | Oleodinamica Mozioni |
| Країна виробництва | Італія |
| Тип насоса | Шестеренний, зовнішнього зачеплення |
| Група | 1 група |
| Кількість секцій | 1 |
| Робочий об'єм | 1,6 см³/об |
| Номінальний робочий тиск | 250 бар |
| Максимальний (піковий) тиск | 290 бар |
| Номінальна частота обертання | 3000 об/хв |
| Максимальна частота обертання | 6000 об/хв |
| Напрям обертання | Праве (CW, з боку вала) |
| Порт всмоктування / нагнітання | G3/8″ (глибина 12,5 мм) |
| Вал | конічний 1:8, шпонка Woodruff 2,4×5×12,3, різьба M7×1 |
| Фланець | 67 × 52,4 мм, бурт Ø25,5 мм, 4 × Ø7,5 мм |
| Довжина корпусу L | 77,1 мм |
| Розмір L1 | 35,1 мм |
| Гарантія | 12 міс |
Модифікації серії в наявності
| Модель | Об'єм, см³/об | Ном. тиск, бар | Пік. тиск, бар | L, мм | Обертання |
|---|---|---|---|---|---|
| 1PG1.6L46Z02 ◀ | 1,6 | 250 | 290 | 77,1 | праве |
| 1PG2.1L46Z02 | 2,1 | 250 | 290 | 79,1 | праве |
| 1PG3.2L46Z02 | 3,2 | 250 | 300 | 83,1 | праве |
| 1PG4.2L46Z02 | 4,2 | 250 | 300 | 87,1 | праве |
| 1PF5.8L46Z02 | 5,8 | 200 | 250 | 93,1 | праве |
| 1PF8.0L46Z02 | 8,0 | 160 | 200 | 101,1 | праве |

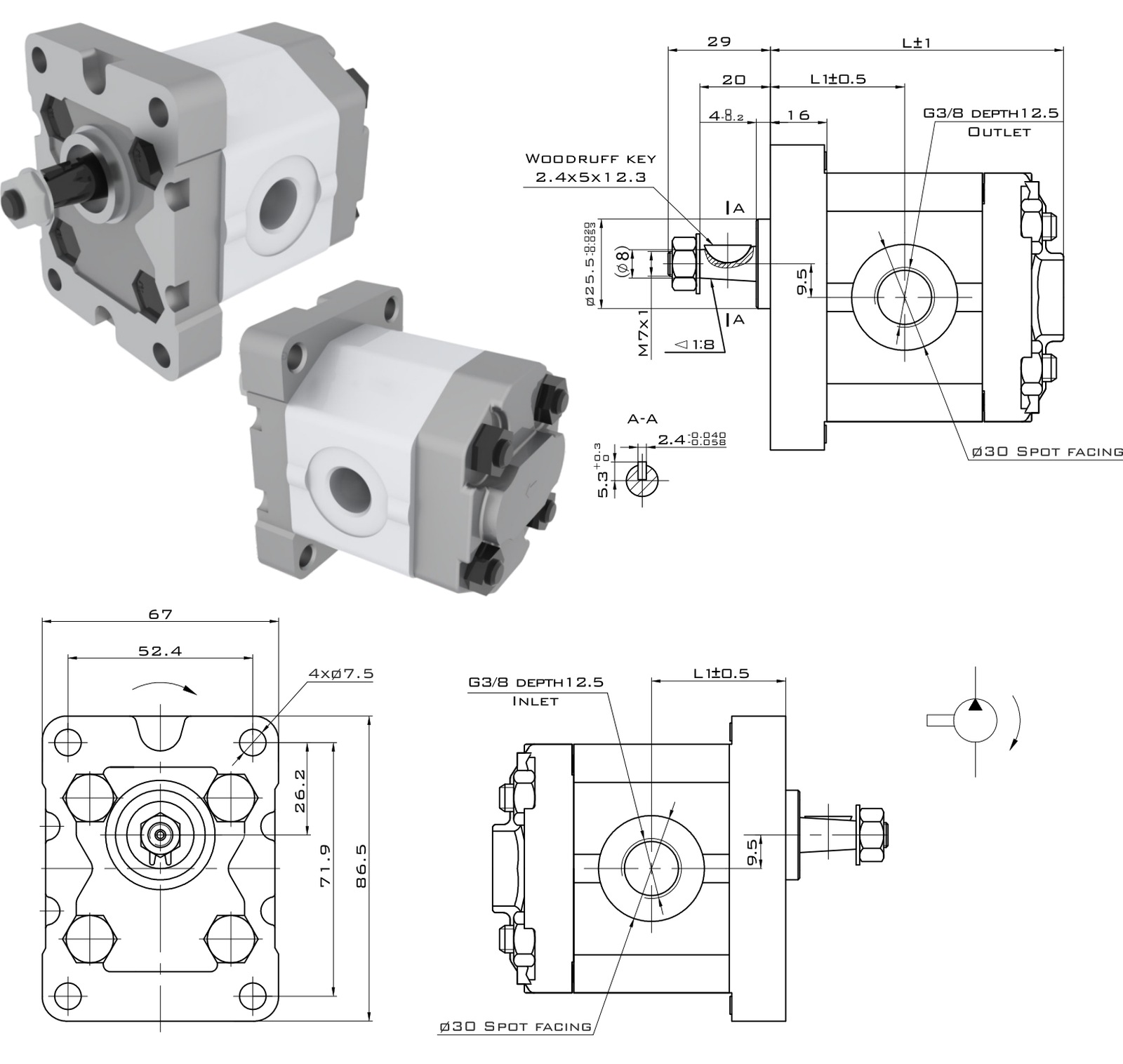

Габаритне креслення
Габаритне креслення та повна технічна документація виробника (PDF) доступні у вкладці «Файли» на цій сторінці.
Особливості серії 1PG / 1PF
- 1,6 см³/об при 250 бар номінального тиску — паспортні значення Oleodinamica Mozioni
- Конічний вал 1:8 зі шпонкою — знімається без знімача, стягується гайкою M7×1
- Різьбові порти G3/8″ безпосередньо в кришці — не потрібен перехідний фланець
- Запас за тиском: піковий 290 бар проти номінального 250 бар
Застосування
Насос розрахований на малопотокових гідроагрегатів: ручних і моторних маслостанцій, змащувальних систем, приводів заслінок і невеликих підйомників. Підбір ведеться за потрібною подачею: при 1500 об/хв це 2,4 л/хв, при 3000 об/хв — 4,8 л/хв. Тиск у системі не повинен перевищувати 250 бар у тривалому режимі; 290 бар допускаються лише короткочасно.
Типи гідронасосів і критерії вибору насоса під конкретну задачу — у статті Гідравлічні насоси: види та сфера застосування. Розрахувати параметри під вашу задачу можна онлайн: калькулятор подачі гідронасоса і калькулятор потужності приводу гідронасоса. Також по темі: Як працює гідронасос та як його перевірити?. Розрахунок об'єму онлайн: калькулятор об'єму шестеренного насоса за розмірами шестерні і калькулятор робочого об'єму насоса за потрібною подачею.
Питання та відповіді
Яку подачу дає 1PG1.6L46Z02?
Теоретична подача — 2,4 л/хв при 1500 об/хв і 4,8 л/хв на номінальних 3000 об/хв. Формула: об'єм 1,6 см³ × оберти ÷ 1000.
Який тиск витримує насос?
Номінальний робочий тиск — 250 бар у тривалому режимі. Піковий 290 бар паспорт допускає лише короткочасно, наприклад при спрацюванні запобіжного клапана.
Як кріпиться вал і чим його стягувати?
Вал конічний з ухилом 1:8, передача крутного моменту — сегментною шпонкою Woodruff 2,4×5×12,3, фіксація — гайкою по різьбі M7×1. Шків або напівмуфта саджаються на конус без додаткової обробки.
Яка різьба портів?
Вхід і вихід — G3/8″ (BSPP), глибина різьби 12,5 мм. Обидва порти однакові, розташовані в корпусі насоса.
Чи можна змінити напрям обертання?
Це виконання паспорт подає як праве (CW). Напрям обертання закладений у конструкцію насоса, змінювати його на працюючому виробі не можна — для лівого приводу потрібне окреме виконання.
