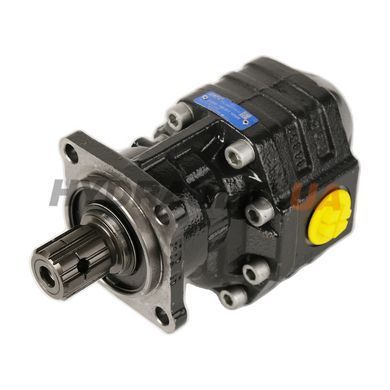

Шестеренні насоси OMFB NPH ISO — 4-отвірне кріплення
Серія NPH — зовнішньошестеренні насоси з 4-отвірним ISO-фланцем, для мобільної й стаціонарної гідравліки. Унідирекційні (праве R або ліве L обертання), з подвійним сальником і конічними роликовими підшипниками на вихідному валу для підвищеного ресурсу. Діапазон робочих об’ємів: 17…125 см³/об.
Параметри
-
Малі (17–34 см³/об): P₁ (безперервний) до ~280–290 бар, P₂ (переривчастий) до ~300–315 бар, P₃ (піковий) до ~310–325 бар; nₘₐₓ (безперервно) ≈ 2200–2500 об/хв, переривчасто до 2800–3000 об/хв; nₘᵢₙ ≈ 300 об/хв.
-
Середні (43–73 см³/об): P₁ ≈ 205–270 бар, P₂ ≈ 225–290 бар, P₃ ≈ 230–300 бар; nₘₐₓ (безперервно) ≈ 1900–2000 об/хв, переривчасто до ~2500 об/хв.
-
Великі (82–125 см³/об): P₁ ≈ 160–205 бар, P₂ ≈ 180–225 бар, P₃ ≈ 200–230 бар; nₘₐₓ (безперервно) ≈ 1500–1900 об/хв, переривчасто до 1800–2500 об/хв.
Швидка оцінка подачі: Q (л/хв) ≈ V (см³/об) × n (об/хв) / 1000.
Під’єднання (типові приклади)
-
NPH-17 / 22: IN G1/2, OUT G1/2.
-
NPH-27 / 34: IN/OUT G3/4.
-
NPH-51 / 61 / 73: зазвичай IN G1, OUT G1.
-
NPH-82: IN G1¼ (OUT залежно від виконання).
-
NPH-90: IN G1, OUT G3/4.
-
Габарити та маса (орієнтир): довжина ~168,5…242,5 мм, висота ~119,5…158,5 мм, ~11…17 кг.
Робочі рідини та умови
-
Рідина: мінеральна/синтетична, сумісна з NBR / FKM (FPM) / Nylon.
-
В’язкість: оптимально 10–100 cSt; на запуск — до 750 cSt; VI > 100.
-
Температура роботи: −15…+100 °C.
-
Фільтрація: при >200 бар → 10 μm, при <200 бар → 25 μm.
-
Тиск на вході (абс.): −0,3…2 бар.
Монтаж та експлуатація
-
Фланець: 4-отвірний ISO, ідентифікація всмоктування/напору згідно зі стрілкою обертання на корпусі.
-
Рекомендації: коротка й пряма всмоктувальна лінія; дотримання граничних швидкостей і тисків для обраного типорозміру; контроль чистоти оливи.
Номенклатура
NPH-17 / 22 / 27 / 34 / 43 / 51 / 61 / 73 / 82 / 90 / 100 / 125 — коди правого/лівого обертання та набори ущільнень доступні для кожного типорозміру.
Застосування
Самоскидні гідросистеми, крани-маніпулятори, підйомні платформи, мінігідростанції та інші приводи, де потрібні стабільна подача, високий тиск і надійність у компактному корпусі.

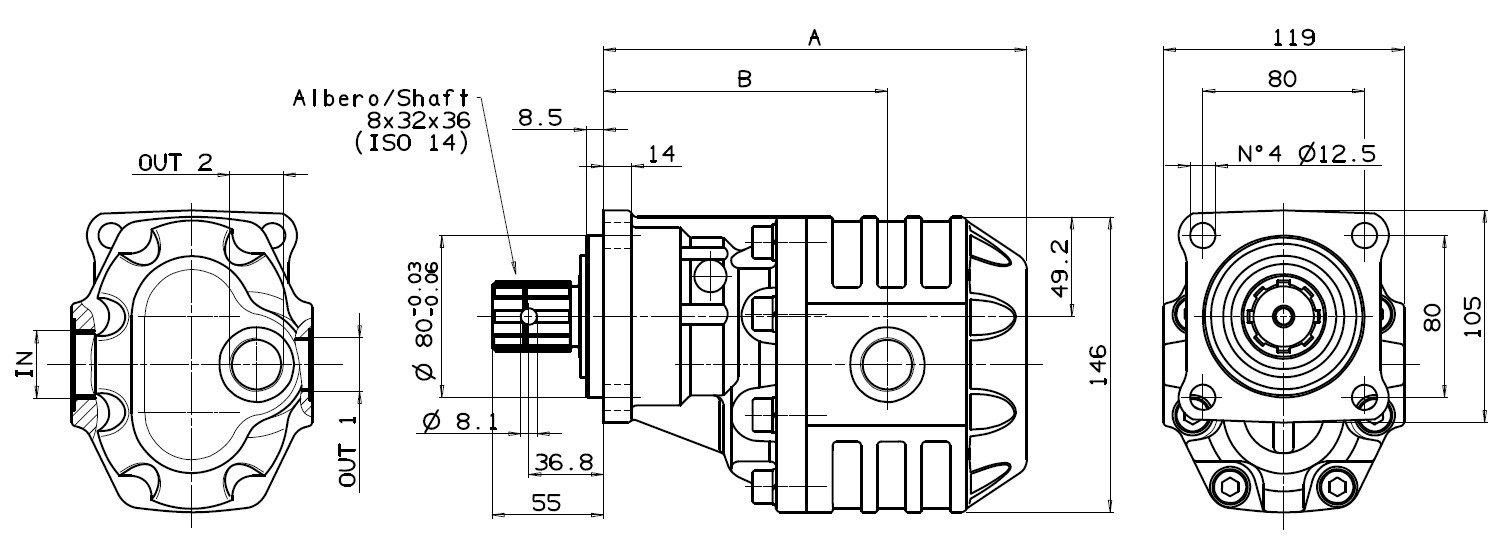

| Тип насоса | Код (праве обертання) | Код (ліве обертання) | Вхід (ISO 228) | Вихід 1 (ISO 228) | A (мм) | B (мм) | Вага (кг) |
|---|---|---|---|---|---|---|---|
| NPH-17 | 10501110173 | 10501110182 | G 1/2 | G 1/2 | 168.5 | 119.5 | 11 |
| NPH-22 | 10501110226 | 10501110235 | G 1/2 | G 1/2 | 172 | 121.5 | 11.5 |
| NPH-27 | 10501110271 | 10501110280 | G 3/4 | G 3/4 | 174.5 | 124 | 12 |
| NPH-34 | 10501110342 | 10501110351 | G 3/4 | G 3/4 | 179.5 | 125 | 13 |
| NPH-43 | 10501110431 | 10501110441 | G 3/4 | G 3/4 | 185.5 | 130 | 13.5 |

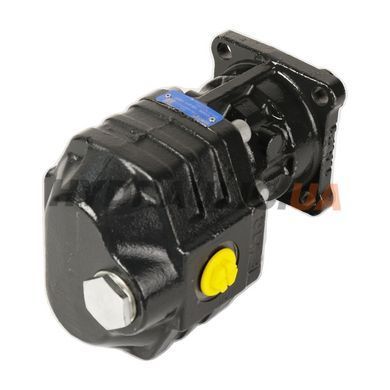

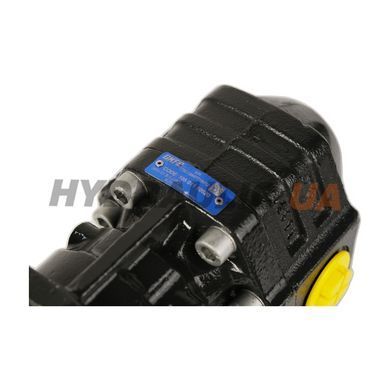

| NPH-51 | 10501110511 | 10501110520 | G1 | G 3/4 | 190.5 | 130.5 | 14 |
| NPH-61 | 10501110619 | 10501110628 | G1 | G 3/4 | 196.5 | 136.5 | 14.5 |
| NPH-73 | 10501110735 | 10501110744 | G1 | G 3/4 | 204.5 | 135.5 | 15 |
| NPH-82 | 10501110824 | 10501110833 | G1 | G 3/4 | 209.5 | 140.5 | 15.5 |
| NPH-90 | 10501110904 | 10501110913 | G1 1/4 | G 1 | 220.5 | 148.5 | 15.5 |
| NPH-100 | 10501111001 | 10501111010 | G1 1/4 | G 1 | 226.5 | 154.5 | 15 |
| NPH-125 | 10501111252 | 10501111261 | G1 1/4 | G 1 | 242.5 | 158.5 | 17 |
Типи гідронасосів і критерії вибору насоса під конкретну задачу — у статті Гідравлічні насоси: види та сфера застосування. Розрахувати параметри під вашу задачу можна онлайн: калькулятор подачі гідронасоса і калькулятор потужності приводу гідронасоса. Також по темі: Як працює гідронасос та як його перевірити?. Розрахунок об'єму онлайн: калькулятор об'єму шестеренного насоса за розмірами шестерні і калькулятор робочого об'єму насоса за потрібною подачею.
