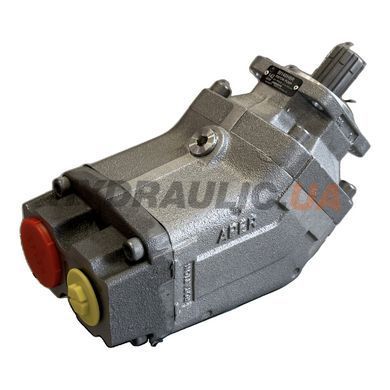

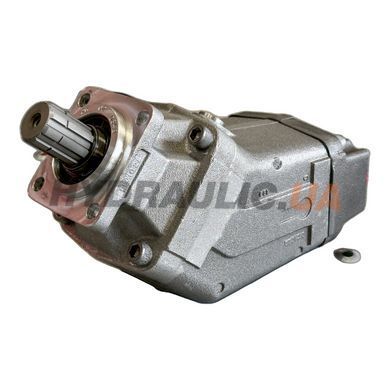

Насос аксіально-поршневий ABER BI140H9R (MPN BI140H9R) — bent-axis насос фіксованого об'єму серії BI з конфігурацією валу H9 (9-поршневий, прямого з'єднання з DIN-flange). Виконання RIGHT — обертання за годинниковою стрілкою (CW), як видно з боку приводного валу. Робочий об'єм 142 см³/об, операційний тиск до 350 бар, пиковий 400 бар. Призначений для важких самоскидних установок, тягачів самоскидних причепів і КМУ середнього-важкого класу, де потрібен запас по тиску при середніх обертах КОМ.
Bent-axis 9-поршневий схема забезпечує плавніший потік (нижчий пульсаційний spectrum) порівняно з 7-поршневою P7-серією, що критично для систем з пропорційним керуванням і чутливими до пульсацій споживачами. Операційна швидкість до 1300 об/хв (типовий КОМ вантажівки на 1500 об/хв двигуна з передатнім числом 1,15); максимальна швидкість без навантаження — 1500 об/хв. При 1300 об/хв теоретична подача становить 142 × 1300 / 1000 = 184,6 л/хв.
Вал — H9, призначений для прямого з'єднання з PTO через DIN-flange. Фланець кріплення — ISO 7653. Лінійні порти: A (вхід/всмоктування) — 2″ BSP (великий діаметр для зниження кавітаційного ризику на 9-поршневому насосі), B (вихід) — 1 1/4″ BSP, C — дренажний отвір. Робоча рідина — мінеральне масло ISO HM або DIN 51524-2 HLP. Маса насоса — 19 кг. Тиск на вході 0,8–2 бар абс. Фільтрація 10 μm (ISO 4406 18/13).
Технічні характеристики
| Артикул виробника (MPN) | BI140H9R |
| Серія | BI H9 (bent-axis, 9-поршневий) |
| Виробник | ABER |
| Країна виробництва | Португалія |
| Тип | Аксіально-поршневий bent-axis, фіксованого об'єму |
| Робочий об'єм | 142 см³/об |
| Операційний тиск | 350 бар (до) |
| Пиковий тиск | 400 бар |
| Операційна швидкість обертання | 1300 об/хв (max) |
| Макс. швидкість без навантаження | 1500 об/хв |
| Напрям обертання | RIGHT (CW) |
| Кількість поршнів | 9 |
| Вал | H9 |
| Монтажний фланець | ISO 7653 |
| Порт A (вхід/всмоктування) | 2″ BSP (DIN ISO 228) |
| Порт B (вихід) | 1 1/4″ BSP (DIN ISO 228) |
| Порт C | Дренаж |
| Робоча рідина | Мінеральне масло ISO HM / DIN 51524-2 HLP |
| Рекомендована в'язкість | 20–40 cSt при робочій температурі |
| Граничний діапазон в'язкості | 10–750 cSt |
| В'язкість холодного запуску (без навантаження) | 750–1500 cSt |
| Фільтрація | 10 μm; ISO 4406 18/13 |
| Діапазон тиску на вході | 0,8–2 бар абс |
| Маса | 19 кг |
| Гарантія | 12 міс |
Габаритне креслення
Габаритне креслення та повна технічна документація (PDF) доступні в галереї товару та у вкладці «Файли».
Переваги серії ABER BI H9
- 9-поршневий bent-axis — нижча пульсація потоку (на 25–35 % проти 7-поршневих P7)
- Операційний тиск 350 бар + пік 400 бар — для важких самоскидних і маніпуляторних установок
- Великий вхідний порт 2″ BSP — знижує ризик кавітації при холодному запуску
- Маса 19 кг — компактне рішення для шасі з обмеженою монтажною зоною
- Робота на біорозкладуваних оліях категорії HEES при заміні ущільнень на FKM (опція)
Застосування
Важкі самоскидні установки (підйом 30+ т кузова) на вантажні шасі MAN TGS, Volvo FH, Scania R/S, Mercedes-Benz Arocs; тягачі самоскидних напівпричепів Schmitz Cargobull, Wielton, Kogel; КМУ середнього-важкого класу 8–18 тм Palfinger, Hiab, Fassi; маслостанції стаціонарні на 180–220 л/хв; гідравлічні преси з відбором потужності від дизель-генератора.
Часті питання
Чим відрізняється H9 від P7?
H9 — 9-поршневий насос з валом для прямого з'єднання через DIN-flange. P7 — 7-поршневий з parallel keyed shaft (валом зі шпонкою). H9 має нижчу пульсацію (9 поршнів проти 7), вищий operating тиск 350 бар (проти 250 для P7-135), але більшу масу (19 кг проти 13,8 кг). Вибір залежить від типу КОМ і вимог до плавності потоку.
Який реальний потік на 1300 об/хв при 250 бар?
Теоретична подача 142 × 1300 / 1000 = 184,6 л/хв. Об'ємний ККД bent-axis при 250 бар і 50 °C ≈ 95 % — реальний потік близько 175 л/хв. Це підходить для самоскидних установок з циліндрами 6″/7″ ходом 1800–2200 мм (підйом 25+ т кузова за 22–30 секунд).
Чи можна перевищити 1300 об/хв?
Короткочасно (без навантаження) — до 1500 об/хв (заводська max). При навантаженні і тривалій роботі понад 1300 об/хв ризики: підвищена пульсація, прискорений знос розподільного диска, кавітація на холодному маслі. Якщо потрібні постійні 1500+ об/хв — використовуйте серію VDP (variable displacement, 2100 об/хв max).
Чому вхід (A) 2″ BSP, а вихід (B) лише 1 1/4″?
Вхідна лінія має більший діаметр для зниження швидкості потоку (рекомендована 0,5–1 м/с при всмоктуванні), що мінімізує гідравлічний опір і вакуумне розрідження. Вихідна лінія з 1 1/4″ — це баланс між механічною міцністю фітингів на 350 бар і допустимою швидкістю потоку (3,5–5,5 м/с на тиску 100–200 бар).
Який ресурс насоса при правильній експлуатації?
При дотриманні фільтрації ISO 4406 18/13, в'язкості 20–40 cSt і тиску на вході 0,8–2 бар абс — ресурс 8 000–12 000 годин у режимі циклічного duty cycle самоскидної установки. При постійній роботі на operating тиску 350 бар ресурс скорочується до 5 000–6 000 годин (різке зростання навантажень на bent-axis підшипники).
