Напівмуфта шліцева 10005 серії 10000 виробництва Oleodinamica Borelli, Італія — з'єднувальний елемент між валом насоса групи 2 та приводом. Профіль шліців DIN 5482 B 25×22, 14 зубів, конусність отвору 1:8, довжина 22 мм.
У каталозі Borelli ця позиція позначена зірочкою: напівмуфта виготовлена не зі звичайної цементованої сталі 16CrNi4/Pb, а з покращеної 38NiCrMo4/Pb з нітруванням (tenifer) — міцність R = 95-105 кг/мм².
| Тип | напівмуфта шліцева, серія 10000 |
| Профіль шліців | DIN 5482 B 25×22 |
| Кількість зубів | 14 |
| Конусність отвору | 1:8 |
| Розмір A | 14,2 мм |
| Розмір B | 24,5 мм |
| Розмір C | 9,3 мм |
| Розмір D | 3,17 мм |
| Довжина L | 22 мм |
| Під насос | тип 2, група 2 |
| Матеріал | сталь 38NiCrMo4/Pb, покращена, нітрування (tenifer) |
| Міцність | R = 95-105 кг/мм² |
| Виробник | Oleodinamica Borelli, Італія |
| Гарантія | 12 міс |

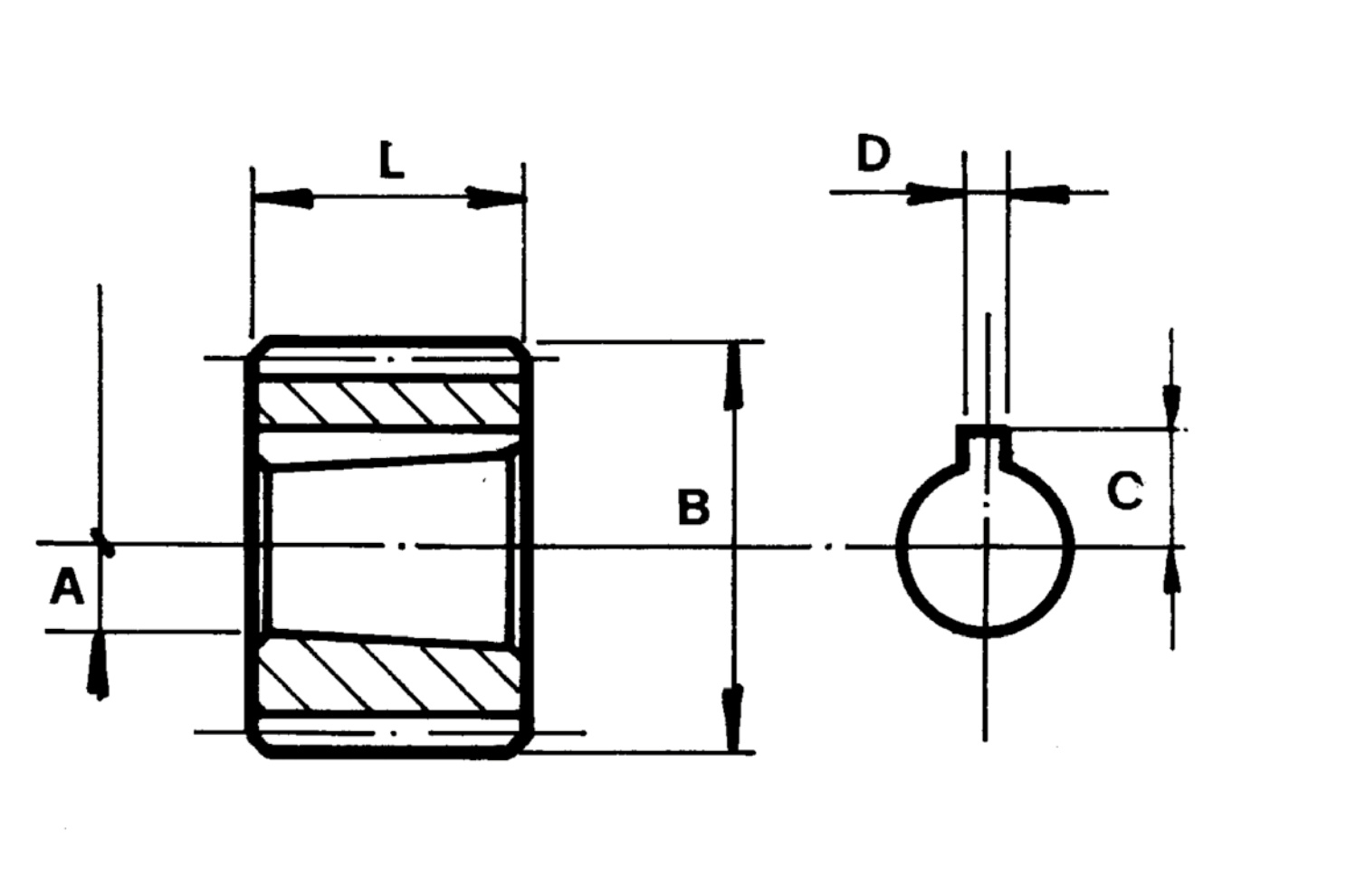

Габаритне креслення
.jpg)
Позначення A · B · C · D · L відповідають таблиці розмірів вище.
Застосування
З'єднання шестерного насоса групи 2 з валом мультиплікатора, коробки відбору потужності або електродвигуна.
Під який насос ця напівмуфта?
Під насос типу 2, група 2, зі шліцом DIN 5482 25×22 і 14 зубами.
Чим ця напівмуфта відрізняється від решти серії 10000?
Матеріалом: у каталозі вона позначена зірочкою — сталь 38NiCrMo4/Pb з нітруванням замість звичайної цементованої 16CrNi4/Pb.
Що означає конусність 1:8?
Це конус посадкового отвору під вал; напівмуфта затягується на конічному хвостовику й фіксується гайкою.
