Наконечник під врізне кільце, прямий. Приєднує рукав до жорсткої трубки.
Врізне кільце дозволяє приєднати жорстку трубку, на якій немає різьби: при затягуванні гайки кільце врізається в поверхню трубки й тримає її.
🔴 Ключовий розмір — зовнішній діаметр трубки, а не внутрішній і не діаметр рукава. Кільце розраховане на конкретну товщину стінки.
⚠️ Затягувати «до упору» не можна: перетяг зрізає стінку трубки, і з'єднання рветься не одразу, а через кілька циклів тиску.
Зовнішні діаметри трубки 4–18 мм, під рукави 3–4 … 17–18 мм.
Клас — низький тиск: паливні, гальмівні, мастильні й пневматичні лінії техніки. «Низький» тут відносно гідравліки високого тиску: реальний робочий діапазон ряду — 35–75 бар, і чим більший прохід, тим нижча цифра. Точне значення для кожної позиції стоїть у характеристиках.
Матеріал — сталь.
Прямий наконечник дає найменший опір потоку в родині й найпростіше складання. Якщо геометрія дозволяє прямий вихід — беруть його.

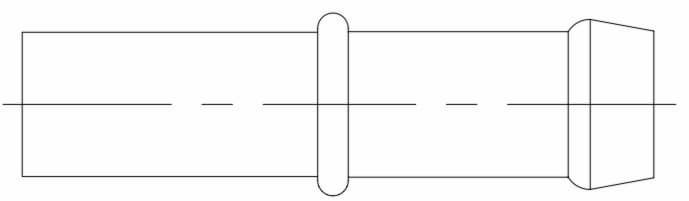

Схеми й креслення
Доступні розміри
| Код продукції | Тип | Розмір | Внутр. діам. шл. мм | Зовн. діам. трубки мм |
|---|---|---|---|---|
| 5826-04-02 | SP | NW2 | 3-4 | 4 |
| 5826-05-03 | SP | NW3 | 4-5 | 5 |
| 5826-06-04 | SP | NW4 | 5-6 | 6 |
| 5826-08-06 | SP | NW6 | 7-8 | 8 |
| 5826-10-06 | SP | NW6 | 9-10 | 10 |
| 5826-10-08 | SP | NW8 | 11-12 | 10 |
| 5826-12-10 | SP | NW10 | 14-15 | 12 |
| 5826-15-13 | SP | NW13 | 15-16 | 15 |
| 5826-18-16 | SP | NW16 | 17-18 | 18 |
| 5826-22-20 | SP | NW20 | 21-22 | 22 |
