Наконечник (ніпель) під гайку, DIN 3863. Половина рознімного з'єднання: ніпель ставиться на рукав, накидна гайка притискає його до відповідної частини.
🔴 Гайка — окрема позиція. Ніпель без гайки не працює. Розмір гайки вказано в назві модифікації: M10×1,0 / 1/8, M12×1,5 / 1/4, M14×1,5 і далі.
Перевага рознімного з'єднання — лінію можна відкрити без різання рукава: відкрутили гайку, зняли, поставили назад.
Номер стандарту в назві означає взаємозамінність: деталь стикується з будь-якою іншою за тим самим номером, незалежно від виробника.
Клас — низький тиск: паливні, гальмівні, мастильні й пневматичні лінії техніки. «Низький» тут відносно гідравліки високого тиску: реальний робочий діапазон ряду — 35–75 бар, і чим більший прохід, тим нижча цифра. Точне значення для кожної позиції стоїть у характеристиках.
Матеріал — сталь.

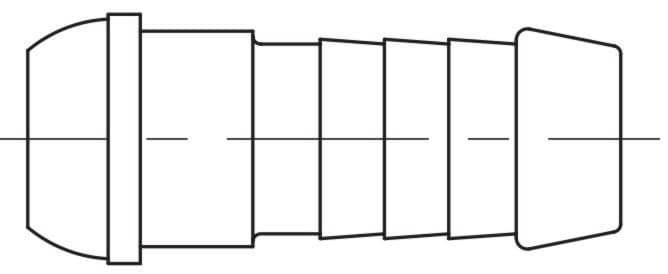

Схеми й креслення
Доступні розміри
| Код продукції | Розмір | Внутр. діам. шл. мм | Гайка |
|---|---|---|---|
| 5890-03-03 | NW3 | 4-5 | M 10x1,0 / 1/8″ |
| 5890-04-03 | NW3 | 4-5 | M12x1,5 / 1/4″ |
| 5890-04-04 | NW4 | 5-6 | M12x1,5 / 1/4″ |
| 5890-04-06 | NW6 | 7-8 | M12x1,5 / 1/4″ |
| 5890-06-04 | NW4 | 5-6 | M14x1,5 / 1/4″ |
| 5890-06-06 | NW6 | 7-8 | M14x1,5 / 1/4″ |
| 5890-08-04 | NW4 | 5-6 | M16x1,5 / 3/8″ |
| 5890-08-06 | NW6 | 7-8 | M16x1,5 / 3/8″ |
| 5890-08-08 | NW8 | 9-10 | M16x1,5 / 3/8″ |
| 5890-10-08 | NW8 | 9-10 | M18x1,5 / 1/2″ |
| 5890-10-10 | NW10 | 11-12 | M18x1,5 / 1/2″ |
| 5890-13-10 | NW13/10 | 11-12 | M22x1,5 / |
| 5890-13-13 | NW13 | 14-15 | M22x1,5 / |
| 5890-13-13-90 | NW13 | 14-15 | / 1/2″ |
| 5890-16-16 | NW16 | 17-18 | M26x1,5 / 3/4″ |
| 5890-20-20 | NW20 | 21-22 | M30x1,5 / 1″ |
