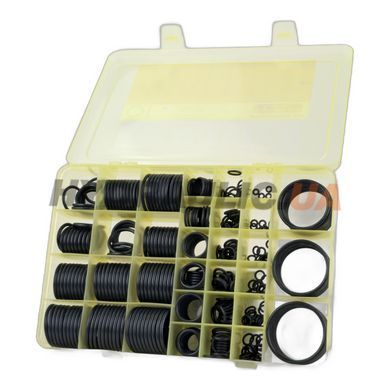

Набір із 444 ущільнювальних кілець O-Ring з нітрилового каучуку NBR 90 — робочий запас орингів для СТО, ремонтної майстерні, виїзного сервісу гідравліки чи ремонтної бази господарства. 34 розмірів (метричний) у діапазоні від 2,8×1,9 до 49,17×3,5 мм закривають більшість поточних ремонтів: заміна кілець у фітингах і швидкорозʼємах, ущільнення кришок та фланців насосів, ремонт розподільників, гідроциліндрів і пневмоапаратури. Кільця розкладені по комірках міцного пластикового кейса з кришкою на защіпці; розкладка нижче повторює наліпку на кейсі.
Склад набору: 444 кільця, 34 розмірів (ID×W, мм)
| 2,8×1,9 18 шт | 3,8×1,9 18 шт | 4,8×1,9 18 шт | 5,8×1,9 18 шт | 6,8×1,9 18 шт | 7,8×1,9 18 шт |
| 8,8×1,9 18 шт | 9,8×1,9 18 шт | 9,8×2,4 14 шт | 10,8×2,4 14 шт | 11,8×2,4 14 шт | 13,8×2,4 14 шт |
| 15,8×2,4 14 шт | 17,8×2,4 14 шт | 19,8×2,4 14 шт | 20,8×2,4 14 шт | 21,8×2,4 14 шт | 24,8×3,1 11 шт |
| 29,4×3,1 11 шт | 39,4×3,1 11 шт | 44,4×3,1 11 шт | 21,7×3,5 10 шт | 22,1×3,5 10 шт | 24,7×3,5 10 шт |
| 25,7×3,5 10 шт | 29,7×3,5 10 шт | 31,7×3,5 10 шт | 33,7×3,5 10 шт | 34,7×3,5 10 шт | 35,7×3,5 10 шт |
| 37,7×3,5 10 шт | 39,7×3,5 10 шт | 47,17×3,5 10 шт | 49,17×3,5 10 шт |
Розмір позначається як ID×W: внутрішній діаметр × переріз джгута. Дрібних ходових розмірів у наборі більше, великих — менше: у такій пропорції кільця витрачаються в ремонті.
Застосування розмірів
Тонкі перерізи (1,5–2,0 мм) — ущільнення різьбових фітингів, штуцерів, швидкорозʼємів, пневмозʼєднань, датчиків і заглушок. Середні (2,4–3,0 мм) — фланці, кришки корпусів насосів і розподільників, поршневі пари циліндрів малого діаметра. Товсті (3,5–5,3 мм) — великі фланцеві зʼєднання, кришки гідробаків.
Матеріал NBR 90
Нітриловий каучук твердістю 90 Shore A — твердіша гума для підвищеного тиску й захисту від видавлювання в зазор. Робочі середовища: мінеральні оливи й мастила, дизельне паливо, вода, повітря. Температурний діапазон −30…+100 °C. Обмеження: не застосовується з гальмівними рідинами на гліколевій основі (потрібен EPDM); для температур понад +100 °C та агресивної хімії — набір FKM (Viton), для харчових середовищ і високих температур — силіконовий VMQ.
Визначення розміру кільця
Зніміть старе кільце і заміряйте штангенциркулем внутрішній діаметр та товщину джгута — це ID×W. Якщо кільце зруйноване, міряйте канавку: діаметр дна ≈ ID, ширина канавки ≈ 1,2–1,4 перерізу. Для проміжних розмірів беруть найближчий менший ID — оринг працює з натягом. Нестандартні та великі діаметри закриває гумовий шнур NBR 70 — кільце виготовляється склеюванням стику.
Часті питання
Навіщо NBR 90 замість 70?
Твердіша гума (90 Shore A) не видавлюється в зазор за високого тиску та збільшених зазорів. Для звичайних вузлів достатньо набору NBR 70 — він мʼякший і легше монтується.
Кільця метричні чи дюймові?
Метричні — під метричні фітинги та більшість європейського обладнання. Для дюймових посадок є окремі набори ряду AS568.
Що робити, коли розмір закінчиться?
Кожен розмір набору є в каталозі поштучно — комірка поповнюється за позначенням ID×W без купівлі нового кейса.
