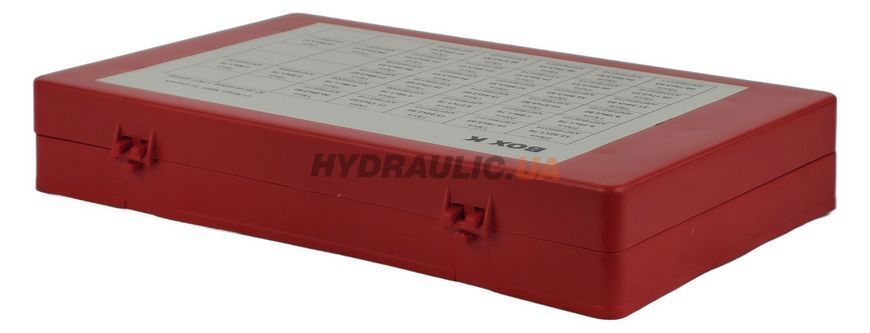

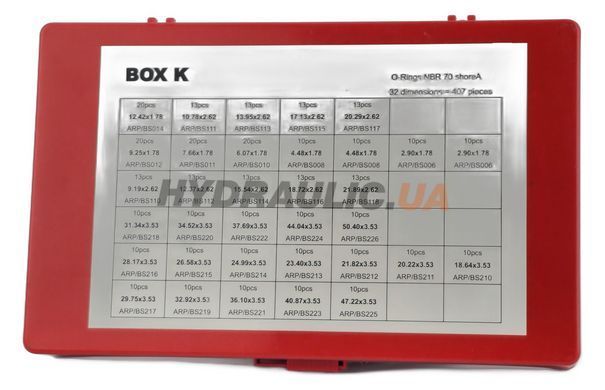

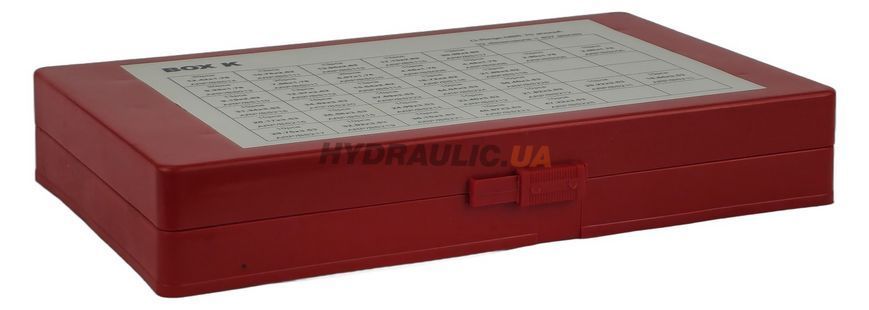

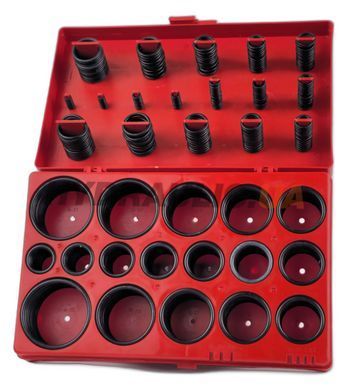

Набір із 407 ущільнювальних кілець O-Ring з нітрилового каучуку NBR 70 — робочий запас орингів для СТО, ремонтної майстерні, виїзного сервісу гідравліки чи ремонтної бази господарства. 34 розмірів (дюймовий AS568) у діапазоні від 2,9×1,78 до 50,4×3,53 мм закривають більшість поточних ремонтів: заміна кілець у фітингах і швидкорозʼємах, ущільнення кришок та фланців насосів, ремонт розподільників, гідроциліндрів і пневмоапаратури. Кільця розкладені по комірках міцного пластикового кейса з кришкою на защіпці; розкладка нижче повторює наліпку на кейсі.
Склад набору: 407 кілець, 34 розмірів (ID×W, мм)
| 12,42×1,78 20 шт | 10,78×2,62 13 шт | 13,95×2,62 13 шт | 17,13×2,62 13 шт | 20,29×2,62 13 шт | 9,25×1,78 20 шт |
| 7,66×1,78 20 шт | 6,07×1,78 20 шт | 4,48×1,78 10 шт | 4,48×1,78 10 шт | 2,9×1,78 10 шт | 2,9×1,78 10 шт |
| 9,19×2,62 13 шт | 12,37×2,62 13 шт | 15,54×2,62 13 шт | 18,72×2,62 13 шт | 21,89×2,62 13 шт | 31,34×3,53 10 шт |
| 34,52×3,53 10 шт | 37,69×3,53 10 шт | 44,04×3,53 10 шт | 50,4×3,53 10 шт | 28,17×3,53 10 шт | 26,58×3,53 10 шт |
| 24,99×3,53 10 шт | 23,4×3,53 10 шт | 21,82×3,53 10 шт | 20,22×3,53 10 шт | 18,64×3,53 10 шт | 29,75×3,53 10 шт |
| 32,92×3,53 10 шт | 36,1×3,53 10 шт | 40,87×3,53 10 шт | 47,22×3,53 10 шт |
Розмір позначається як ID×W: внутрішній діаметр × переріз джгута. Дрібних ходових розмірів у наборі більше, великих — менше: у такій пропорції кільця витрачаються в ремонті.
Застосування розмірів
Тонкі перерізи (1,5–2,0 мм) — ущільнення різьбових фітингів, штуцерів, швидкорозʼємів, пневмозʼєднань, датчиків і заглушок. Середні (2,4–3,0 мм) — фланці, кришки корпусів насосів і розподільників, поршневі пари циліндрів малого діаметра. Товсті (3,5–5,3 мм) — великі фланцеві зʼєднання, кришки гідробаків.
Матеріал NBR 70
Нітриловий каучук твердістю 70 Shore A — стандарт для гідравліки та пневматики. Робочі середовища: мінеральні оливи й мастила, дизельне паливо, вода, повітря. Температурний діапазон −30…+100 °C. Обмеження: не застосовується з гальмівними рідинами на гліколевій основі (потрібен EPDM); для температур понад +100 °C та агресивної хімії — набір FKM (Viton), для харчових середовищ і високих температур — силіконовий VMQ.
Визначення розміру кільця
Зніміть старе кільце і заміряйте штангенциркулем внутрішній діаметр та товщину джгута — це ID×W. Якщо кільце зруйноване, міряйте канавку: діаметр дна ≈ ID, ширина канавки ≈ 1,2–1,4 перерізу. Для проміжних розмірів беруть найближчий менший ID — оринг працює з натягом. Нестандартні та великі діаметри закриває гумовий шнур NBR 70 — кільце виготовляється склеюванням стику.
Часті питання
Чи достатньо твердості 70 Shore A для гідравліки високого тиску?
Для статичних ущільнень і типових вузлів — так. За тиску понад 10–16 МПа або збільшених зазорів застосовують набір NBR 90: твердіша гума не видавлюється в зазор.
Кільця метричні чи дюймові?
Дюймові, ряд AS568 (ISO 3601) — під імпортну й американську/британську техніку. Для метричних фітингів є окремі метричні набори.
Що робити, коли розмір закінчиться?
Кожен розмір набору є в каталозі поштучно — комірка поповнюється за позначенням ID×W без купівлі нового кейса.
