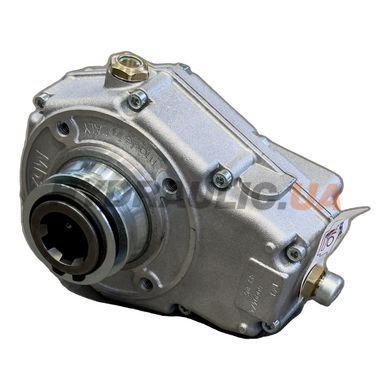

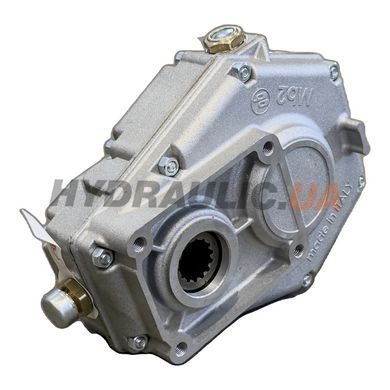

Мультиплікатор ВВП M60004-4 серії 60000 (Gr. 2) виробництва Oleodinamica Borelli, Італія — підвищувальний редуктор, який ставлять між валом відбору потужності трактора чи вантажівки та шестерним гідронасосом. Передаточне число 1:3 перетворює штатні 540 об/хв ВВП у 1680 об/хв на вихідному фланці — робочу швидкість для насосів групи 2.
Вхід — жіночий швидкоз'ємний 1″3/8 z6 (виконання 60004 за каталогом серії), вихід — фланець під насос групи 2. Передача працює в масляній ванні, максимальний рівень масла — 0,22 л; маса редуктора 5.5 кг, передавана потужність до 10 кВт.
| Передаточне число | 1:3 |
| Швидкість на вході (ВВП) | 540 об/хв |
| Швидкість на виході | 1680 об/хв |
| Момент на вході M1 | 180 Н·м (18 daN·м за каталогом) |
| Момент на виході M2 | 55 Н·м (5.5 daN·м за каталогом) |
| Потужність | 10 кВт |
| Вхідний вал ВВП | Жіночий швидкоз'ємний 1″3/8 Z6 (виконання 60004) |
| Вихідний фланець | під шестерний насос групи 2 |
| Максимальний рівень масла | 0,22 л |
| Габарити корпусу | 89 × 114 × 163 мм (Ø корпусу 110 мм, висота 206,5 мм) |
| Маса | 5,5 кг |
| Серія | 60000 (Gr. 2) |
| Код за каталогом виробника | 60004-4 |
| Виробник | Oleodinamica Borelli, Італія |
| Гарантія | 12 міс |

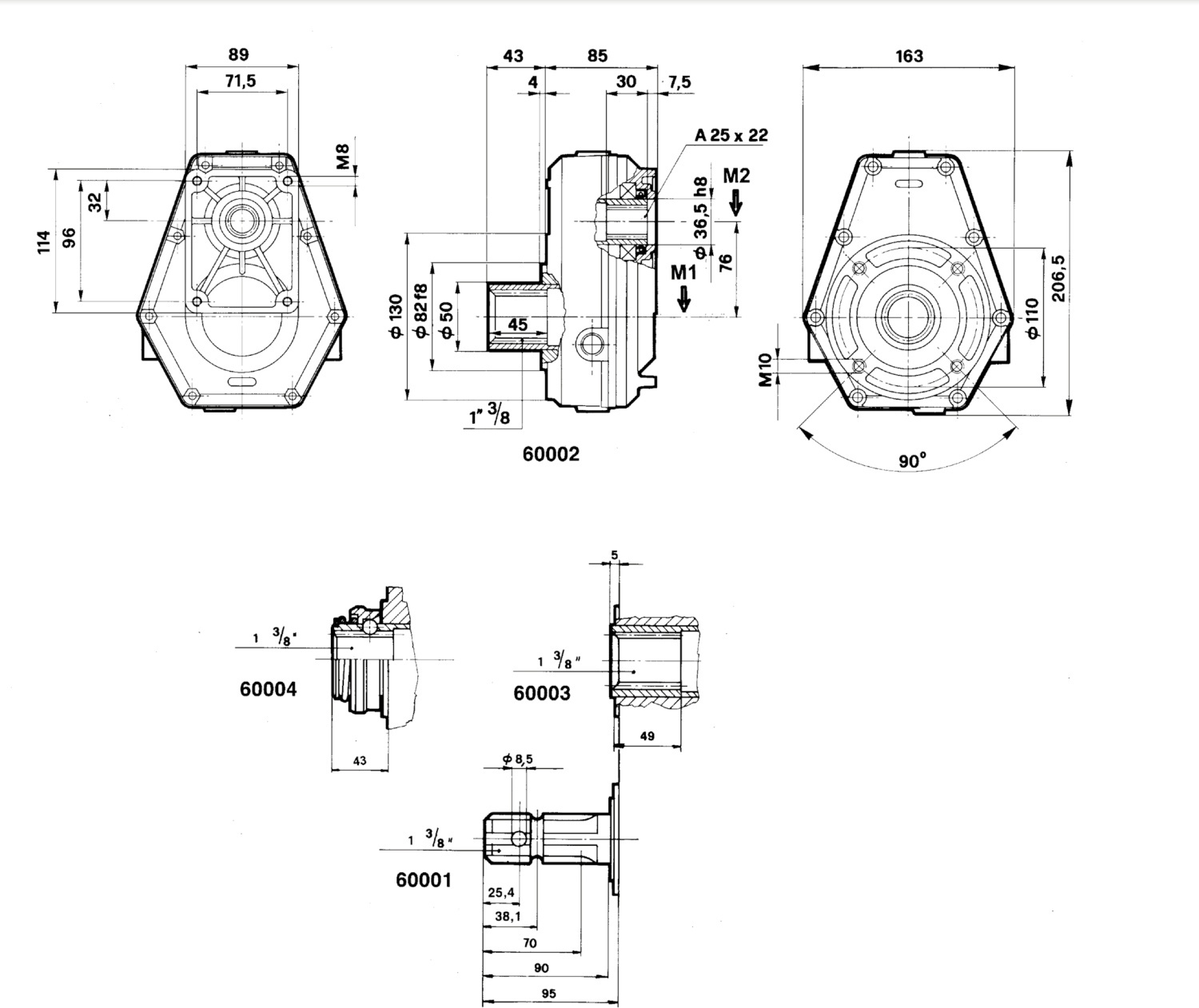

Габаритне креслення
.jpg)
На кресленні показано корпус серії та всі виконання вхідного вала — ця позиція відповідає позначеному нижче коду виконання. Перехідні фланці під насоси інших стандартів у комплект не входять.
Типорозміри серії 60000
Корпус 60002 спільний для всієї серії, відрізняються передаточне число й виконання вхідного вала. Ряд відношень серії: 1:1,5 · 1:2 · 1:2,5 · 1:3 · 1:3,5 · 1:3,8. Інші виконання вала: 60001 — чоловічий вал 1″3/8 Z6 · 60003 — втулка 1″3/8 Z6.
Особливості серії
- один корпус на весь ряд відношень — запчастини й фланці взаємозамінні;
- вхідний вал 1″3/8 Z6 — стандарт ВВП сільгосп- і комунальної техніки;
- робота в масляній ванні, шестерні в постійному зачепленні;
- вихідний фланець під насос групи 2; перехідники під SAE — окремі позиції 50100 (Gr. 2 BOSCH) і 60100 (SAE A Gr. 2).
Застосування
Привід гідронасоса від ВВП на самоскидах і причепах, комунальній техніці (асенізатори, поливомийні машини), крано-маніпуляторних установках, навісному обладнанні тракторів, лісовозах. Ставиться там, де насос потребує 1680 об/хв, а ВВП дає 540.
Які оберти дає M60004-4 при 540 об/хв на ВВП?
1680 об/хв на вихідному фланці — це передаточне число 1:3.
Який насос підходить до цього мультиплікатора?
Шестерний насос групи 2 з відповідним фланцем. Під інші стандарти кріплення потрібні перехідні фланці — це окремі позиції 50100 (Gr. 2 BOSCH) і 60100 (SAE A Gr. 2).
Скільки масла заливати в редуктор?
Максимальний рівень за каталогом — 0,22 л. Заливають до контрольної пробки, редуктор працює в масляній ванні.
Чим відрізняються виконання в межах серії?
Лише вхідним кінцем під ВВП: 60001 — чоловічий вал 1″3/8 Z6, 60003 — втулка 1″3/8 Z6, 60004 — швидкоз'ємна втулка 1″3/8 Z6. Корпус, шестерні та вихідний фланець однакові.
