SA080-COP-O-E4V — торцева кришка водяного контуру кожухотрубного маслоохолоджувача OMT серії SA080. Це та половина, до якої підводиться охолоджувальна вода: на ній стоять два різьбові порти G 1/2″ BSP, а всередині — перегородка, що розводить потік на чотири ходи крізь трубний пучок. Кришка йде як запасна частина: її міняють після розмиву, корозії від жорсткої води або зриву різьби порту, не купуючи теплообмінник цілком.
Технічні характеристики
| Призначення | кришка водяного контуру теплообмінників серії SA080 і SA081 |
| Виконання | 4-ходове (4 PASS) |
| Приєднання води | два різьбові порти G 1/2″ BSP |
| Фланець | Ø115 мм, 4 отворів |
| Міжосьові розміри кріплення | 70 і 95 мм |
| Висота осі / повна висота | 68 мм / 135 мм |
| Корпус теплообмінника | Ø85 мм |
| Матеріал | алюміній з антикорозійним обробленням |
| Ущільнення | EWP 207 |
| Робочий тиск | 12 бар |
| Тиск випробування | 18 бар |
| Максимальна робоча температура | 99 °C |
| Виробник | OMT Group, Італія |

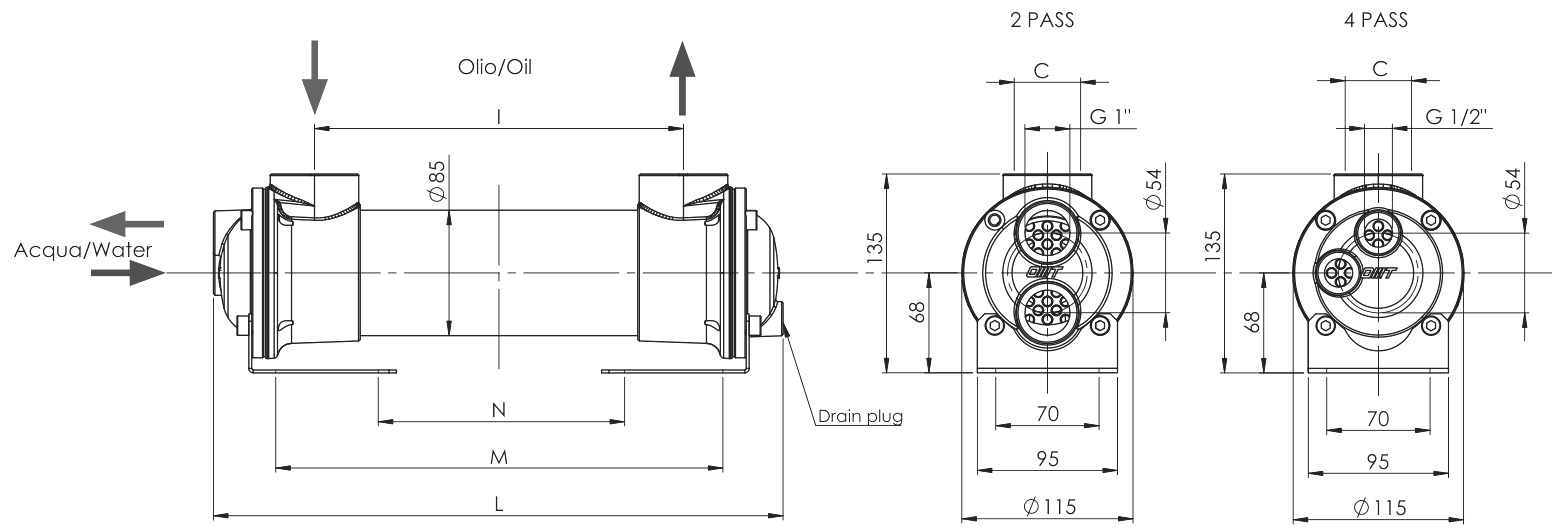

Габаритне креслення
.jpg)
Габаритне креслення та повна технічна документація (PDF) доступні в галереї товару та у вкладці «Файли».
Що дає ця кришка
- Алюміній з антикорозійним обробленням — кришка тримає бік води, де корозія з'їдає деталь швидше за все.
- Фланець Ø115 мм на 4 болтів і ущільнення EWP 207 — посадка штатна, підганяти нічого не треба.
- 4-ходове виконання: вода проходить пучок чотири рази, тому тепловіддача вища за 2-ходове при тій самій витраті.
- Робочий тиск 12 бар при випробувальному 18 бар — запас на гідроудар у водяній магістралі.
Де застосовується
Теплообмінники серії SA080 охолоджують робочу рідину в промислових гідростанціях, пресах, ливарних машинах, суднових і стаціонарних установках — усюди, де є технічна вода. Кришка підходить до типорозмірів SA080-150-S4, SA080-310-S4, SA080-385-S4, SA080-560-S4, SA081-250-L4, SA081-310-L4, SA081-560-L4, SA081-870-S4 у 4-ходовому виконанні.
Питання та відповіді
Чим SA080-COP-O-E4V відрізняється від кришки 2-ходового виконання?
Кількістю ходів води і розміром портів: у 4-ходовій кришці серії SA080 порти G 1/2″, у 2-ходовій — G 1″. Перегородки всередині теж різні, тому кришки невзаємозамінні.
Який тиск витримує кришка?
Робочий тиск контуру — 12 бар, паспортне випробування OMT — 18 бар. Постійна робота вище 12 бар не допускається.
З чого зроблена кришка — з чавуну чи з алюмінію?
З алюмінію з антикорозійним обробленням. У паспорті OMT трапляються два різні формулювання: загальний вступ згадує чавунні кришки, але там само, у розділі спеціальних виконань, чавун і вуглецева сталь названі варіантами на замовлення. Таблиця матеріалів конкретно серії SA080 вказує «Fondi/Covers: Alluminio con trattamento anticorrosione» — це і є стандартне виконання. Видно й на самій деталі: внутрішня поверхня має жовто-золотистий хроматний шар, яким обробляють тільки алюміній. Ущільнення — EWP 207.
Чи можна поставити кришку на теплообмінник іншого типорозміру тієї ж серії?
Так. Усередині серії SA080 фланець однаковий (Ø115 мм, 4 отворів) — змінюється лише довжина корпусу. Перевірте тільки, що ваш теплообмінник саме 4-ходовий.
