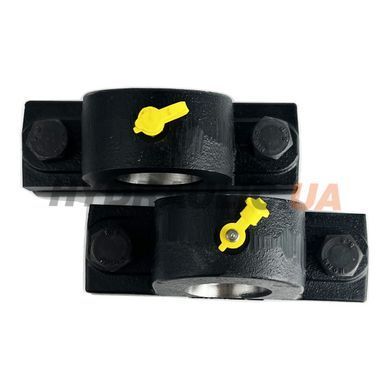

HYPO SBR.04/45-62 — пара литих кронштейнів, що кріпляться до рами самоскида й тримають цапфи телескопічного гідроциліндра (або пальці люльки). Отвір під цапфу ØD 45,2 мм, кришка на двох болтах, у кожному вузлі — маслянка під змащування. Виробник — HMS Özceylanlar (Туреччина), марка HYPO.
Технічні характеристики
| Тип | кронштейн рами (chassis bracket) SBR.04 для телескопічних циліндрів UCB |
| Отвір під цапфу ØD | 45,2 мм |
| Комплект | 2 кронштейни з кришками й болтами |
| Код виробника | 22384045 |
| Основа | 50 × 155 мм, 2 отвори Ø15 з кроком 120 мм |
| Висота до осі / товщина вузлів | 37 мм; 17 + 25 мм |
| Маса (за паспортом) | 6 кг |
| Монтажні відстані L1 / L2 | 125 / 180 мм (циліндри UCB/---/1100-2100) |

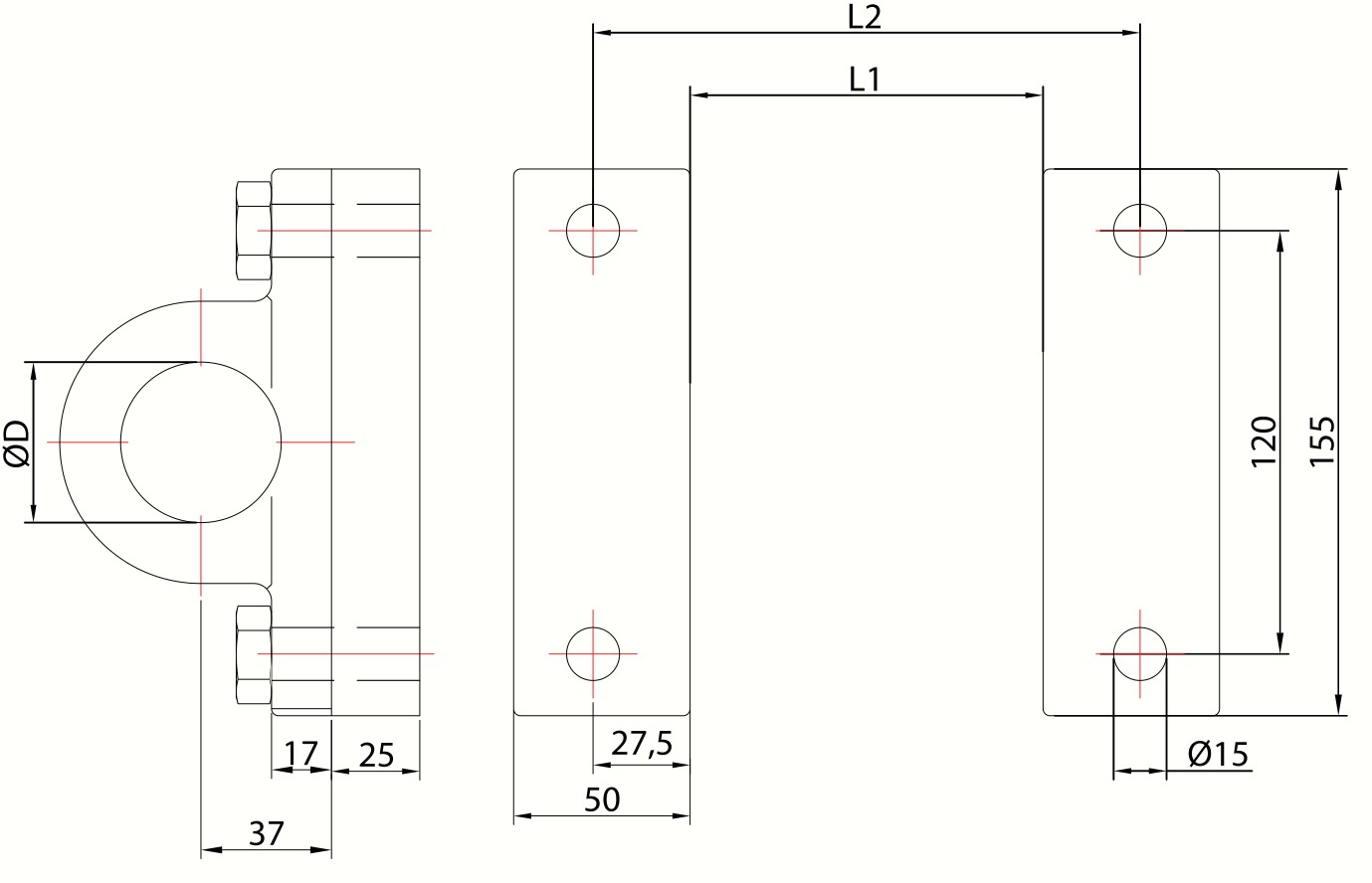

Габаритне креслення
ØD — отвір під цапфу; L1 / L2 — монтажні відстані між кронштейнами, залежать від циліндра.
Питання і відповіді
Яку цапфу тримає кронштейн?
Отвір ØD 45,2 мм — під цапфу або палець Ø45 мм. Номінал у назві (Ø45) і є діаметр пальця; зазор 0,2 мм закладено виробником.
Скільки кронштейнів у комплекті?
Два — лівий і правий, кожен із кришкою та болтами. Ставляться дзеркально на лонжерони рами.
Як кріпиться до рами?
Основа 50 × 155 мм має два отвори Ø15 мм з кроком 120 мм — під болти M14. Відстань між кронштейнами (L1/L2) задає довжина цапф циліндра чи люльки.
Чи потрібне змащування?
Так, у кришці стоїть маслянка: вузол цапфи працює під навантаженням на кожному підйомі кузова, і без мастила відкритий отвір швидко зношується.
