Котушка електромагнітна квадратна Z80, 12 В DC, ⌀22 мм, довжина 55 мм | Badestnost, Болгарія

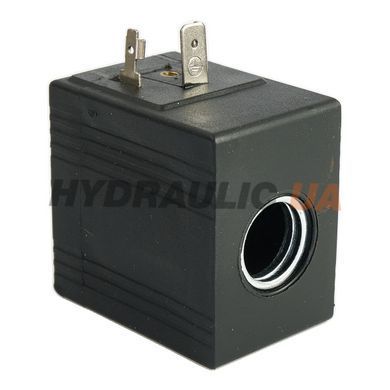

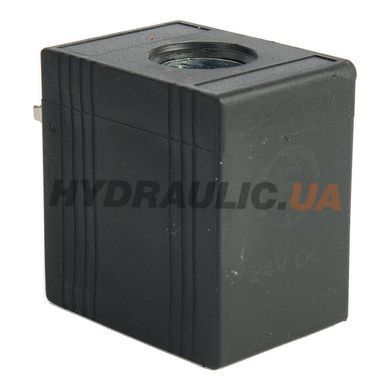

Котушка електромагнітна (соленоїд) Z80 COIL BADESTNOST

Ці котушки використовуються для керування електронними клапанами в гідравлічних системах для направління, блокування або відкриття потоку робочої рідини (мінерального мастила).

Електромагнітні котушки також називають котушками індуктивності або соленоїдами. Вони призначені для перетворення енергії електричного струму на механічний поступальний рух золотника гідророзподільника.

Для підбору нової котушки замість вийшли з ладу необхідно врахувати значення кількох основних параметрів котушки:

• Внутрішній посадковий діаметр котушки. Він повинен бути трохи більшим за діаметр штока, на який одягатиметься котушка. При завеликому зазорі котушка розігріватиметься вище максимально допустимої температури, що призведе до різкого зниження її ресурсу.
• Висота котушки. Як правило, одягнена на шток клапана або розподільника котушка фіксується зверху гайкою або стопорним кільцем. Висота котушки, що підбирається, повинна забезпечувати можливість установки цього фіксуючого елемента.
• Напруга живлення котушки. Визначившись із посадковим діаметром та висотою котушки потрібно вибрати підходящий варіант по напрузі живлення.
• Потужність котушки. З ряду котушок з підходящою висотою, посадковим діаметром і напругою живлення вибираємо найближчу потужність.

Питання та відповіді

Який у цієї котушки посадковий діаметр?
22 мм, довжина 55 мм.

На які напруги є виконання?
У цій картці: 12 В. Допуск живлення ±10 %, тобто для 24 В це 21,6–26,4 В. Котушка іншої напруги згорить за кілька хвилин.

На який розподільник ця котушка?
Секційні гідророзподільники Badestnost Z80. Перед заміною звірте посадковий діаметр і довжину — електрично котушки взаємозамінні, а посадкове місце ні.

Чому котушка гріється під час роботи?
Це нормально: при безперервному живленні корпус помітно нагрівається. Тривожний знак — запах горілого лаку або падіння зусилля на золотнику.
