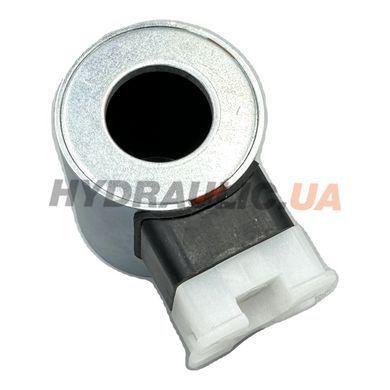

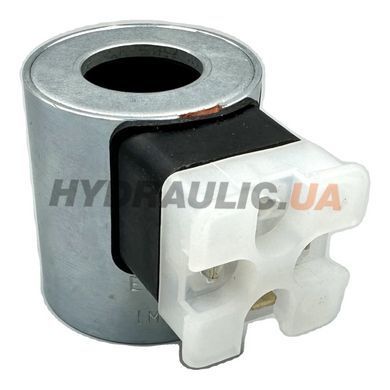

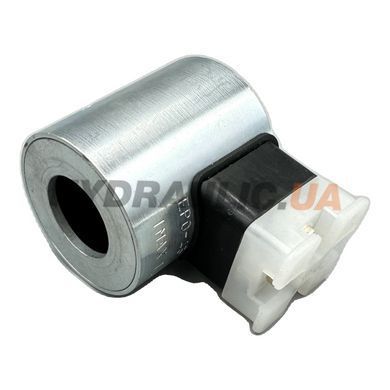

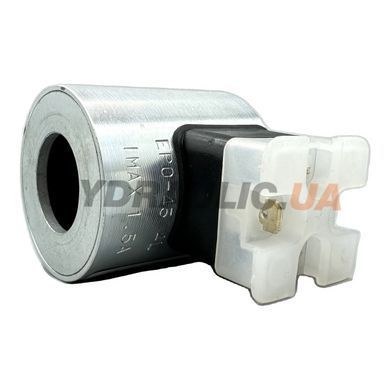

Котушка електромагнітна пропорційна EPO-45 1,5A, R=5,4 Ω, 25 МПа, IP65 | Elektromagnity, Польща

Електромагніт пропорційний EPO-45 — котушка для пропорційних гідророзподільників силової гідравліки. Граничний струм Imax = 1,5 А, номінальний опір R = 5,4 Ω, режим роботи ED 100% (безперервний). Робочий тиск масла до 25 МПа (250 бар), ступінь захисту IP65, габарити Ø45×85 мм, маса 0,58 кг. Виконання «пхаюче» (push-type), занурений у масло. Виробник — Elektromagnity (FANINA S.A., Польща).

Електромагніти EPO-45 живляться постійним струмом і працюють у середовищі гідравлічного масла. Котушка комплектується електричним роз'ємом і кнопкою ручного аварійного керування. Корпус котушки металевий з антикорозійним цинкуванням, втулка комплектна також оцинкована — це забезпечує тривалу роботу у маслі без корозії та поломок ущільнень. Зусилля при граничному струмі — 70 Н, робочий хід якоря — 3,0 мм.

Кріплення на корпус розподільника — різьба M20×1. EPO-45 застосовується для керування пропорційними розподільниками типу UR, RPE, RPEW, WE та інших серій, де потрібне плавне регулювання потоку у відповідь на електричний сигнал від контролера. Доступна також модифікація з опором 19,5 Ω (струм 0,8 А) — на замовлення.

Технічні характеристики

Габаритне креслення

Габаритне креслення та повна технічна документація (PDF) доступні в галереї товару та у вкладці «Файли».

Переваги

• ED 100% — безперервна робота без обмеження по часу включення
• IP65 — пилонепроникний корпус і захист від струменів води з будь-якого боку
• Робота у маслі — котушка занурена, теплообмін з робочою рідиною, висока стійкість до температур
• Робочий тиск до 25 МПа — підходить для гідросистем мобільної техніки та промислових приводів
• Антикорозійне цинкування корпуса і втулки — ресурс понад 10 років у важких умовах
• Кнопка ручного аварійного керування — пуск без напруги (наприклад, при налагодженні)

Застосування

Пропорційні гідророзподільники Ponar, ATOS, Rexroth, Vivolo з кріпленням M20×1; керування подачею робочої рідини у пресах, гідроагрегатах, маніпуляторах, інжекційних машинах та системах де потрібне плавне дозування потоку від контролера 0-1,5 А.

Часті питання

Як перевірити справність котушки EPO-45 омметром?
На холодній котушці (20 °C) опір між контактами має становити 5,4 Ω ±10 %. Якщо опір нескінченний — обрив обмотки; якщо менше 4 Ω — міжвиткове коротке замикання, заміна обов'язкова.

Чи можна замінити EPO-45 на 24 В DC аналог?
EPO-45 з 5,4 Ω споживає 1,5 А, що при 12 В DC дає номінальну потужність ~18 Вт. Для 24 В DC передбачено окрему версію з опором 19,5 Ω (струм 0,8 А, потужність ~16 Вт) — її потрібно замовляти окремо.

Чи підходить EPO-45 для пропорційних розподільників Ponar UR/RPE?
Так. EPO-45 з кріпленням M20×1 розрахована саме на пропорційні розподільники Ponar серій UR06/UR10, RPE3, RPEW3 та аналогічні з польської номенклатури.

Що означає ED 100%?
ED (Einschaltdauer) — відносна тривалість увімкнення. ED 100% означає, що котушка може бути увімкнена постійно без обмеження за часом; для котушок з ED 25/40/60 % є цикл «увімкнено-вимкнено» з відповідною паузою для охолодження.

Чому котушка занурена у масло?
Розташування у каналі робочої рідини забезпечує постійне охолодження обмотки маслом (~10× ефективніше за повітря). Це дозволяє ED 100% без перегріву і збільшує ресурс у 3-5 разів порівняно з повітряним виконанням.
