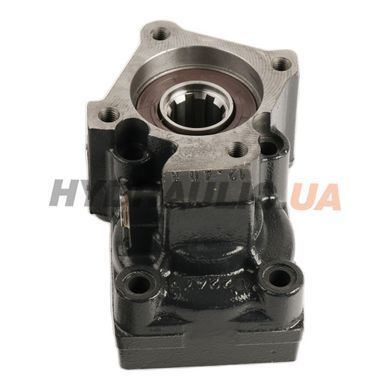

OMFB 012-043-00174 — коробка відбору потужності з пневматичним вмиканням із родини 012041/042/043/044, яку OMFB випускає для коробок передач Mercedes, Iveco, Eaton, ZF і Volvo. Виконання 043 має передаточне число 1:1,33 і максимальний момент 450 Н·м: за діаграмою OMFB повний момент — до ~1500 об/хв, далі він знижується до ~260 Н·м на 2500 об/хв, вище яких КВП не працює.
Вихідний вал ущільнений сальником з Viton, передбачено підведення примусового змащування G1/4.
Технічні характеристики
| Код OMFB | 012-043-00174 (родина 012041/042/043/044, версія 17) |
| Сумісні КПП | Mercedes / Iveco / Eaton / ZF / Volvo — конкретна модель за індексом PTO-КПП OMFB |
| Передаточне число | 1:1,33 |
| Максимальний момент | 450 Н·м (до ~1500 об/хв) |
| Межа обертів | 2500 об/хв |
| Вмикання | пневматичне |
| Напрямок обертання | проти годинникової стрілки |
| Вихід під насос | маточина 8×32×36 (ISO 14), центрування Ø80 |
| Кріплення насоса | 4 отв. Ø12,5 / 4×M12 на квадраті 80×80 |
| Сальник виходу | Viton |
| Примусове змащування | G1/4 |
| Габарити | 194,6 × 112,5 × 108 мм |
| Маса | 8,5 кг |
Габаритне креслення
Повна технічна документація (PDF) — у вкладці «Файли».
Що підібрати разом
- датчик увімкнення OMFB 31100100189 (M14×1,5, NO) — опційний датчик, указаний у паспорті родини 012041–044 (різьба M14).
- монтажний комплект OMFB 15400304785 — монтажний комплект під цю КВП.
Що важливо врахувати
Діаграма OMFB описує лише КВП. Перш ніж знімати 450 Н·м, перевірте ліміт відбору самої коробки передач — OMFB прямо попереджає про це в паспорті. Модель КПП, під яку йде саме виконання 043, визначає індекс застосування OMFB.
Питання і відповіді
Чим 012-043-00174 відрізняється від інших КВП родини 012041–044?
Передаточним числом і моментом: 041 — 1:1,8 / 350 Н·м, 042 — 1:1,53 / 400 Н·м, 043 — 1:1,33 / 450 Н·м, 044 — 1:1 / 500 Н·м. Корпус, маса 8,5 кг і обертання проти годинникової стрілки — спільні.
До яких обертів працює КВП?
Повні 450 Н·м — приблизно до 1500 об/хв, далі момент знижується; на 2500 об/хв діаграма OMFB обривається.
Навіщо отвір G1/4?
Для підведення примусового змащування — так позначено в паспорті OMFB.
Чи входить датчик увімкнення?
Ні. Датчик 31100100189 (M14×1,5) — опція, продається окремо.
