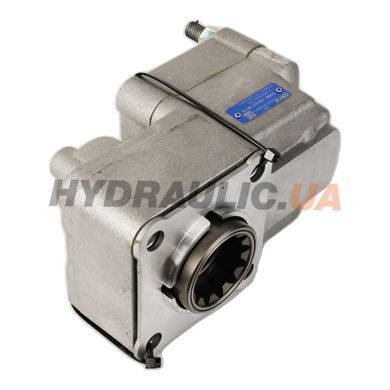

OMFB 010-077-08170 (сімейство 10-77, версія 817) — коробка відбору потужності з пневматичним вмиканням для коробок передач ZF. Внутрішнє передаточне число 1:1,35, максимальний момент 300 Н·м — за діаграмою OMFB приблизно від 900 до 1500 об/хв, далі момент знижується до ~140 Н·м на 3200 об/хв.
Від виконання 010-077-00178 відрізняється версією 817: важча (5,6 кг проти 4,3 кг), маточина виходу виступає на 16 мм, і в паспорті немає вимоги ставити лише насос із підшипниками на валу.
Технічні характеристики
| Код OMFB | 010-077-08170 |
| Сумісні КПП | ZF — конкретна модель за індексом PTO-КПП OMFB |
| Версія | 817 |
| Внутрішнє передаточне число | 1:1,35 |
| Максимальний момент | 300 Н·м |
| Вмикання | пневматичне |
| Підвід повітря | G1/8″ |
| Бік монтажу / вихід | задній / задній |
| Напрямок обертання | проти годинникової стрілки |
| Вихід під насос | маточина 8×32×36 (ISO 14) |
| Кріплення насоса | 4 отв. Ø12,5 на квадраті 80×80; 2 отв. M12 |
| Габарити | 188 × 138 × 108 мм |
| Маса | 5,6 кг |
Габаритне креслення
Повна технічна документація (PDF) — у вкладці «Файли».
Що підібрати разом
- датчик увімкнення OMFB 31100100125 (M16×1,5, NC) — опційний датчик із паспорта цієї КВП: сигнал на панель про ввімкнений відбір.
- Монтажний комплект під конкретну КПП ZF OMFB підбирає за своїм індексом — назвіть менеджеру модель коробки передач.
Що важливо врахувати
Момент 300 Н·м — межа самої КВП. Скільки потужності дозволяє знімати конкретна коробка передач, перевіряють окремо: діаграма OMFB стосується лише КВП.
Питання і відповіді
Чим 010-077-08170 відрізняється від 010-077-00178?
Та сама родина 10-77 для ZF, те саме число 1:1,35 і 300 Н·м. Версія 817 важча (5,6 кг), маточина виходу виступає на 16 мм, і її паспорт не обмежує вибір насоса валом на підшипниках — на відміну від 178.
Який вихід під насос?
Внутрішня шліцьова маточина 8×32×36 за ISO 14 і фланець на 4 отвори Ø12,5 на квадраті 80 мм.
Чи входить датчик увімкнення?
Ні, датчик 31100100125 (M16×1,5) — опція, продається окремо.
В який бік обертається вихід?
Проти годинникової стрілки (Acw за паспортом OMFB) — під це підбирають напрямок обертання насоса.
