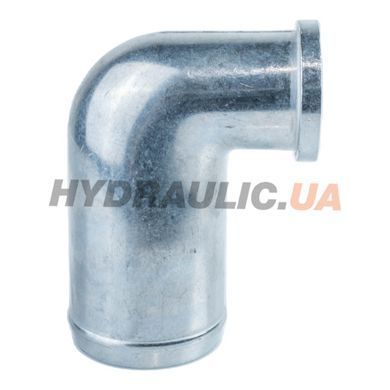

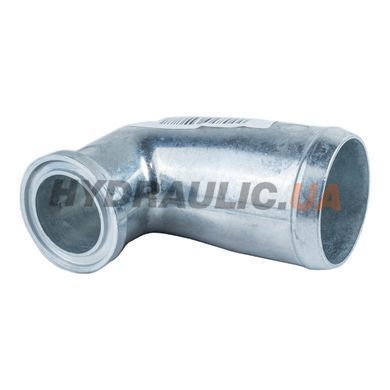

Всмоктувальне коліно 90° (suction elbow) артикул 18401 виробництва Sunfab Hydraulics (Швеція). Зовнішній діаметр Ø50 мм (2″), максимальна витрата 120 л/хв при тиску всмоктування 1 бар. Призначене для насосів менших типорозмірів на високій продуктивності: SAP 012-064, SCP 012-064, SAPT 090.
Конструкція: гумово-металеве коліно з кутом 90° між фланцем (під монтаж на насос) і зовнішнім патрубком (до бака). Гумова частина забезпечує гнучкість при вібрації двигуна і термічних деформаціях, металева арматура — герметичність з'єднання з фланцем насоса. Більший діаметр Ø50 мм забезпечує мінімальні втрати тиску всмоктування при високих витратах (до 120 л/хв).
Призначення — формування всмоктувальної магістралі з вигином 90° для насосів з високими потоковими потребами. Використовується коли пряма траса від бака до насоса геометрично неможлива (наприклад, бак позаду кабіни або над двигуном), але потрібно зберегти максимальну продуктивність всмоктування. Більший діаметр (Ø50 проти Ø38) дозволяє пропускати майже вдвічі більший потік з мінімальним додатковим опором.
Технічні характеристики
| Гарантія | 12 міс |
| Виробник | Sunfab Hydraulics AB |
| Країна виробництва | Швеція |
| Артикул виробника | 18401 |
| Тип | Коліно всмоктувальне 90° (suction elbow) |
| Кут вигину | 90° |
| Зовнішній діаметр | Ø50 мм (2″) |
| Максимальна витрата | 120 л/хв |
| Робочий тиск всмоктування | 1 бар (нормальний) |
| Робоча рідина | Мінеральне масло |
| Сумісність | SAP 012-064, SCP 012-064, SAPT 090 |
| Спосіб кріплення | Притискна скоба (артикули 50225/50339) |
| Каталог | Sunfab Accessories (Suction Connections) |
Габаритне креслення
Габаритне креслення та повна технічна документація (PDF) доступні в галереї товару та у вкладці «Файли».
Застосування
Коліно 18401 встановлюється на всмоктувальну магістраль гідронасосів Sunfab середнього типорозміру з високими потоковими вимогами — у вантажівках з потужними гідроманіпуляторами, кран-маніпуляторних установках, гідроагрегатах самоскидів зі швидкою циклікою підйому. Великий прохідний переріз Ø50 мм критично важливий для уникнення кавітації при роботі насоса SAP 064 на високих обертах (2000+ об/хв), де потік досягає 120 л/хв.
Часті питання
Чим відрізняється 18401 від 18403?
Однакові за кутом 90° і діаметром Ø50, але розраховані на різні фланці насосів: 18401 — для менших (SAP/SCP 012-064, SAPT 090). 18403 — для більших (SAP/SCP 084-108, SAPT 130, SCPD, SLPD, SVH). Геометрія фланців різна.
Чим відрізняється 18401 від 18400?
Однакові за кутом 90° і насосами, але різний діаметр: 18400 — Ø38 мм (65 л/хв), 18401 — Ø50 мм (120 л/хв). Обирайте за потоком насоса на робочих обертах. Якщо насос SAP 040-064 і працює на 1800+ об/хв — обов'язково 18401, інакше буде кавітація.
На скільки коліно Ø50 збільшує опір всмоктування?
Для 120 л/хв коліно 90° Ø50 додає приблизно +0,05 бар (5 кПа). Це 5% від нормального робочого тиску всмоктування 1 бар. При більших потоках (130-150 л/хв) опір зростає квадратично — до +0,1 бар. Рекомендована перевірка вакуумметром перед насосом (норма ≤ -0,3 бар).
Чи можна замінити прямим патрубком 18047?
Так, якщо геометрія моторного відсіку дозволяє пряму трасу від бака до насоса. Прямий патрубок 18047 (Ø50) має дещо менший опір (-0,03 бар порівняно з 18401), але рідко знаходиться достатній прямий простір — найчастіше моторний відсік сучасних вантажівок вимагає коліно для зміни напрямку траси.
Чи потрібна притискна скоба для монтажу?
Так, обов'язково. Скоба замовляється окремо (артикул 50225 або 50339).
