UZZD10/11-10 — зворотний клапан Ponar NG10 у картриджному (ввертному) виконанні: вкручується в спеціально виконане гніздо корпусу чи блока, ущільнення стиків дають два кільця, що входять у комплект. Пропускає рідину вільно з A в B і сам закривається у зворотному напрямку: пружина притискає конус до кромки втулки, а коли перепад тиску в A перевищує тиск відкриття, конус відходить. Тиск відкриття — 0,1 МПа, робочий тиск — до 32 МПа, витрата — до 60 л/хв. Клапан можна використати і як низьконапірний переливний — для підпору заданого перепаду тиску на потоці.

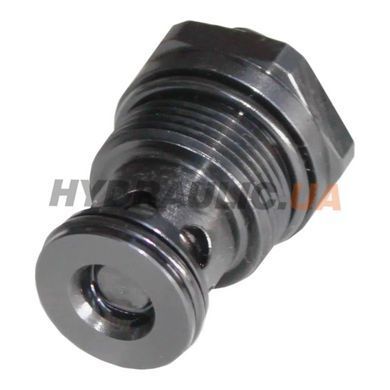

На фото — UZZD10 серії 32 (різьба M33×2); постачається серія 11 — різьба M30×2, шестигранник під ключ 36 мм, загальна довжина 67 мм (див. креслення). Компонування таке саме: носик із кільцем, радіальні вікна, різьба, шестигранник.
Код розшифровано за картою виробника WK 450 271 (редакція 04.1999). Чинна редакція паспорта описує вже серію 3X з гніздом M33×2 — для заміни в наявному гнізді M30×2 потрібна саме серія 11.
Розшифровка коду UZZD10/11-10
- UZZD — зворотний клапан картриджний (ввертний)
- 10 — умовний розмір NG10
- 11 — серія 11 з ряду 11…19; приєднувальні та монтажні розміри в ряду незмінні
- 10 — тиск відкриття 0,1 МПа (05 — 0,05 МПа, 15 — 0,15 МПа)
- без літери — ущільнення для мінеральних олив; V — для рідин на основі фосфатних ефірів
Технічні характеристики
| Тип | Клапан зворотний картриджний (ввертний) |
| Умовний прохід | NG10 |
| Приєднання | ввертний у гніздо: різьба M30×2, посадка Ø27 f7 |
| Максимальний робочий тиск | 32 МПа (320 бар) |
| Максимальна витрата | 60 л/хв |
| Тиск відкриття | 0,1 МПа (1 бар) |
| Напрямок потоку | вільний A → B, B → A закрито |
| Габарити | довжина 67 мм, шестигранник під ключ 36 мм, Ø39 мм |
| Момент затягування | 100 Н·м |
| Ущільнення | кільця 22,3×2,4 і 26,2×3 — по 1 шт. (входять) |
| Робоча рідина | мінеральна олива |
| Номінальна в'язкість | 37 мм²/с за 55 °C |
| Діапазон в'язкості | 2,8…380 мм²/с |
| Температура рідини (у баку) | −20…+70 °C (рекомендовано 40…55 °C) |
| Температура довкілля | −20…+70 °C |
| Фільтрація | до 16 мкм (рекомендовано 10 мкм) |
| Маса | 0,2 кг |
| Серія | 11 |
| Виробник | Ponar |
| Країна виробництва | Польща |
Габаритне креслення
Креслення з карти WK 450 271: зверху — картридж (поз.1 і 2 — кільця 22,3×2,4 і 26,2×3), знизу — розміри гнізда під нього; момент затягування — 100 Н·м. PDF у вкладці «Файли».
Що дає це виконання
- Вкручується прямо в блок — без окремого корпусу й трубопроводу
- Тиск відкриття 0,1 МПа — визначений перепад на прямому потоці
- Безвитокове закриття у зворотному напрямку до 32 МПа
- Кільця ущільнення входять у комплект
Де застосовується
Гідроблоки та корпуси апаратури з гніздом UZZD10 серії 11 (M30×2): розв'язка ліній, захист насоса від зворотного потоку, підпір у зливній лінії. Гніздо виконують за кресленням карти: Ø27 H8, M30×2, Ø32,5 H11, довжина 65 мм.
FAQ
Чи підійде замість UZZD10 серії 3X?
Ні: серія 3X має різьбу M33×2 й інше гніздо. Серія 11 стає лише в гніздо M30×2.
Який тиск відкриття?
0,1 МПа (1 бар) — це позначає код 10. Серія 11 випускалась також із тиском відкриття 0,05 і 0,15 МПа.
Яким моментом затягувати?
100 Н·м, ключем на 36.
Які кільця входять?
Два кільця: 22,3×2,4 на носику і 26,2×3 під шестигранником.
