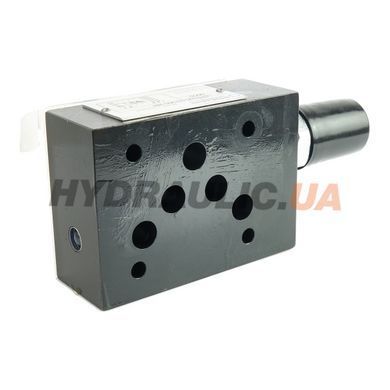

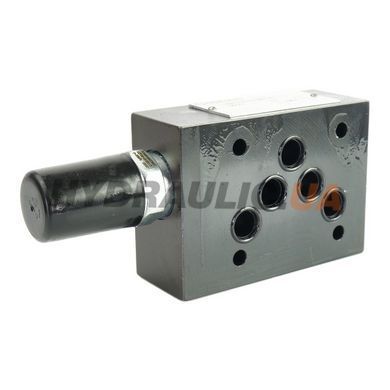

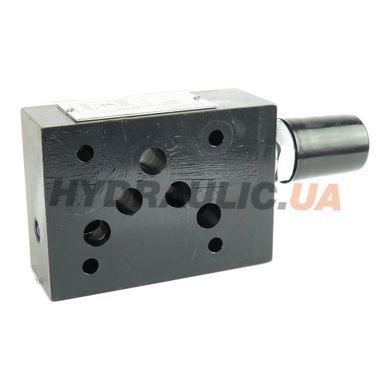

Запобіжний клапан пілотного типу UZPR-10S-02/350-2-BT виробництва Ponar (Польща) — пілотний запобіжний клапан (pilot-operated pressure relief valve) типорозміру NG10 (ISO 4401-05) для захисту робочої лінії B від перевищення тиску. Максимальний тиск налаштування 350 bar, канал B→T. Розрахований для важких гідравлічних систем з підвищеним робочим тиском — преси, промислові маніпулятори, гірничодобувна техніка.
Розшифровка артикулу UZPR-10S-02/350-2-BT
| UZPR | Pilot-operated pressure relief valve (пілотний запобіжний клапан) |
| 10S | Типорозмір NG10 (ISO 4401-05), виконання S |
| 02 | Серія 02 |
| 350 | Максимальний тиск налаштування 350 bar |
| 2 | Конструктивне виконання 2 |
| BT | Активний канал B, розвантаження в T |
Технічні характеристики
| Виробник | Ponar, Польща |
| Артикул виробника | UZPR-10S-02/350-2-BT |
| Типорозмір | NG10 / ISO 4401-05 |
| Тип клапана | Пілотний запобіжний, канал B→T |
| Максимальний тиск налаштування | 350 bar |
| Максимальна витрата | 80 л/хв |
| Робоча рідина | Мінеральне масло HLP/HM, в'язкість 10–380 cSt |
| Матеріал ущільнень | NBR (стандарт) |
| Діапазон робочих температур | −20°C … +80°C |
| Монтаж | Стиковий (модульний) на плиту ISO 4401-05 |
| Гарантія | 12 міс |
Габаритне креслення
Габаритне креслення та повна технічна документація (PDF) доступні в галереї товару та у вкладці «Файли».
Аналоги та сумісність
Функціональний аналог: Rexroth DA10. Ponar UZPR-10S серії 02 — пілотний запобіжний клапан NG10 для захисту робочих ліній у схемах стикового монтажу з тиском до 350 bar. Монтажні розміри ISO 4401-05 ідентичні Rexroth.
Переваги
- Тиск налаштування до 350 bar — підходить для важких промислових систем та мобільної техніки підвищеного тиску
- Пілотна конструкція забезпечує мінімальний гістерезис (< 5%) та стабільне утримання тиску
- Незалежний захист лінії B без впливу на тиск системи у лінії A та P
- NG10 (ISO 4401-05) — повна взаємозамінність плит з Rexroth, Parker, Bosch
- Виконання Ponar Польща — стабільна якість для вимогливих промислових застосувань
Типове застосування
Захист гідроциліндрів пресів та штампувальних машин від перевантаження, обмеження тиску у гілці підйому навантаженого крана-маніпулятора, схеми балансування у лісозаготівельних та гірничих машинах, системи гідравліки з тиском 250–350 bar.
Яка перевага варіанту 350 bar над 200 bar?
UZPR-10S-02/350-2-BT розрахований на системи з максимальним робочим тиском до 350 bar. Варіант 200 bar не придатний для таких систем — його пружина розрахована лише до 200 bar, і при перевищенні цього тиску клапан не забезпечить достатнє зусилля закриття. Завжди вибирайте тиск клапана з запасом 10–15% вище максимального робочого.
Як регулюється тиск спрацювання UZPR-10S серії 02?
Налаштування виконується шляхом обертання регулювального гвинта пілотного каскаду. Клапан поставляється налаштованим на максимальний тиск серії. Для встановлення потрібного тиску відпустіть контргайку, поверніть гвинт у потрібному напрямку та затягніть контргайку.
Яке призначення суфіксу BT в артикулі?
BT вказує, що клапан захищає канал B (робочий порт B розподільника) і скидає надлишковий тиск у магістральний злив T. Варіант AT — захищає канал A. Варіант ATBT — обидва канали одночасно одним клапаном.
Чи сумісна субплита для UZPR-10S-02/200 і UZPR-10S-02/350?
Так, обидві модифікації мають однакові монтажні розміри NG10 (ISO 4401-05) і встановлюються на ту саму субплиту. Заміна 200 bar на 350 bar не потребує переробки монтажної плити — достатньо замінити лише клапанний елемент.
