Запобіжний клапан пілотного типу UZPR10S-02/350-2-ATBT виробництва Ponar (Польща) — пілотний запобіжний клапан (pilot-operated pressure relief valve) типорозміру NG10 (ISO 4401-05) для одночасного захисту обох робочих ліній A і B від перевищення тиску. Максимальний тиск налаштування 350 bar. Виконання ATBT означає, що один блок захищає обидва канали A→T і B→T одночасно — зручне рішення для двосторонніх гідроциліндрів і реверсивних двигунів.
Розшифровка артикулу UZPR10S-02/350-2-ATBT
| UZPR | Pilot-operated pressure relief valve (пілотний запобіжний клапан) |
| 10S | Типорозмір NG10 (ISO 4401-05), виконання S |
| 02 | Серія 02 |
| 350 | Максимальний тиск налаштування 350 bar |
| 2 | Конструктивне виконання 2 |
| ATBT | Захист обох каналів: A→T та B→T одночасно |
Технічні характеристики
| Виробник | Ponar, Польща |
| Артикул виробника | UZPR10S-02/350-2-ATBT |
| Типорозмір | NG10 / ISO 4401-05 |
| Тип клапана | Пілотний запобіжний, обидва канали ATBT |
| Максимальний тиск налаштування | 350 bar |
| Максимальна витрата | 80 л/хв |
| Робоча рідина | Мінеральне масло HLP/HM, в'язкість 10–380 cSt |
| Матеріал ущільнень | NBR (стандарт) |
| Діапазон робочих температур | −20°C … +80°C |
| Монтаж | Стиковий (модульний) на плиту ISO 4401-05 |
| Гарантія | 12 міс |

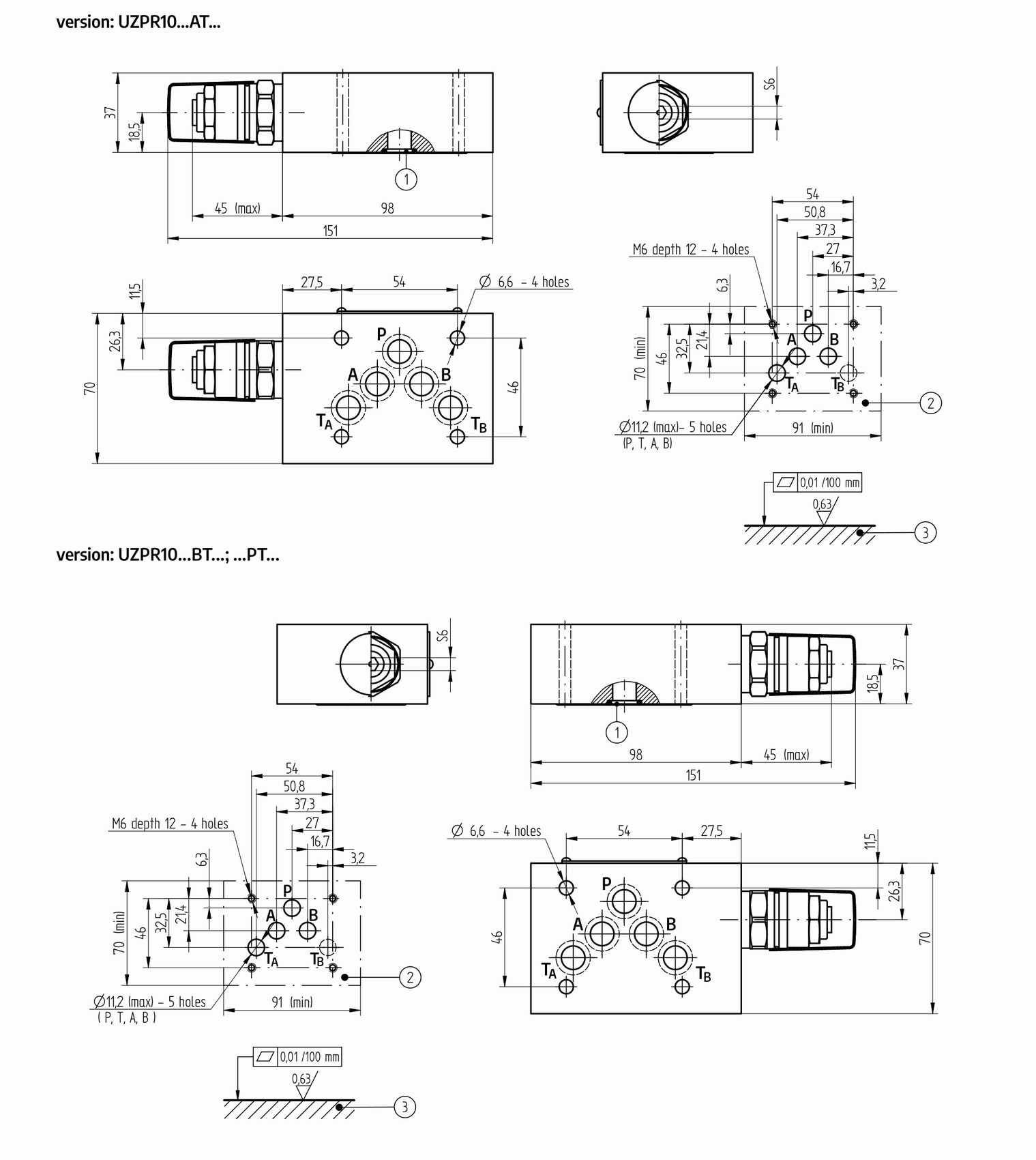

Габаритне креслення
Габаритне креслення та повна технічна документація (PDF) доступні в галереї товару та у вкладці «Файли».
Аналоги та сумісність
Функціональний аналог: Rexroth DA10 (двоканальне виконання). Ponar UZPR10S-02 ATBT — пілотний запобіжний клапан NG10 з одночасним захистом обох робочих ліній у схемах стикового монтажу до 350 bar. Монтажні розміри ISO 4401-05.
Переваги
- Один блок замість двох окремих клапанів — захист обох ліній A і B одночасно, економія місця в маніфолді
- Тиск до 350 bar — підходить для важких систем та мобільної техніки підвищеного тиску
- Пілотна конструкція: мінімальний гістерезис (< 5%), стабільне утримання налаштованого тиску
- NG10 (ISO 4401-05) — взаємозамінність з Rexroth, Parker, Bosch
- Польське виробництво Ponar — надійність і доступність для промислових застосувань
Типове застосування
Захист двосторонніх гідроциліндрів та реверсивних гідромоторів від динамічних пікових тисків в обох напрямах руху, схеми гідравліки підйомних кранів і маніпуляторів, захист від перевантаження в гідроприводах пресів з реверсом до 350 bar.
Яка перевага ATBT над двома окремими клапанами AT і BT?
UZPR10S ATBT об'єднує захист обох каналів в одному блоці: менша кількість монтажних позицій в маніфолді, менша кількість з'єднань, нижча вартість монтажу. Функціонально ідентичний двом окремим клапанам AT і BT, але займає половину місця на плиті NG10.
Чи можна регулювати тиск A і B незалежно у ATBT виконанні?
Ні, в стандартному виконанні UZPR10S-02/350-2-ATBT обидва канали мають одне спільне налаштування тиску (350 bar). Для незалежного регулювання A і B необхідно застосовувати два окремих клапани AT і BT або спеціальне виконання з двома регуляторами.
Яке призначення суфіксу ATBT в артикулі?
ATBT вказує, що клапан захищає обидва робочих канали — канал A (A→T) і канал B (B→T). Це двонаправлений захист у одному блоці. Варіант AT — захист лише каналу A. Варіант BT — лише каналу B.
Чи є різниця між UZPR-10S і UZPR10S в артикулах Ponar?
UZPR-10S (з дефісом) і UZPR10S (без дефісу) — це одна й та сама серія. Різниця написання виникла через різні версії каталогів Ponar. Технічні характеристики та монтажні розміри ідентичні. При замовленні орієнтуйтеся на повний артикул включно з суфіксами тиску і каналів.
