HMP-012/350 22 — модульний запобіжний клапан ATOS (Італія) серії HMP, прямої дії, для пакетного монтажу за ISO 4401 Ду 6 (CETOP 3). Обмежує тиск подвійний: на лініях A і B, скид у T: діапазон налаштування 15–350 бар, витрата до 35 л/хв, тиск у системі до 350 бар. Тиск задається гвинтом під ковпачком після послаблення контргайки; поворот за годинниковою стрілкою підвищує тиск.
Як читати артикул HMP-012/350 22
| Позначення | Що означає |
|---|---|
| HMP | HMP — модульний запобіжний прямої дії, Ду 6 |
| 012 | подвійний: на лініях A і B, скид у T |
| 350 | діапазон налаштування 15–350 бар |
| 22 | номер серії (конструктивне покоління) |
| — (без літер) | регулювання гвинтом під ковпачком; ущільнення NBR |
Характеристики
| Параметр | Значення |
|---|---|
| Тип | прямої дії |
| Конфігурація | подвійний: на лініях A і B, скид у T |
| Діапазон налаштування | 15–350 бар |
| Максимальна витрата | 35 л/хв |
| Максимальний тиск | 350 бар |
| Привалкова площина | ISO 4401-03-02-0-05 (Ду 6, CETOP 3), порти Ø7,5 мм, кільця 4 × OR 108, 4 гвинти M5 |
| Маса | 1,7 кг |
| Монтажне положення | будь-яке |
| Температура довкілля | −30…+70 °C |
| Ущільнення | NBR (стандарт), робоча рідина −20…+60 °C |
| Робоча рідина | мінеральні оливи HL, HLP, HLPD, HVLP (DIN 51524); з ущільненнями FKM — HFDU, HFDR; з NBR — HFC |
| В’язкість / чистота | рекомендовано 15–100 мм²/с; ISO 4406 21/19/16, фільтр 25 мкм |
Модульний клапан ставиться «бутербродом» між монтажною плитою і гідророзподільником того самого типорозміру; довжину гвинтів підбирають за кількістю модулів у пакеті.
Габарити

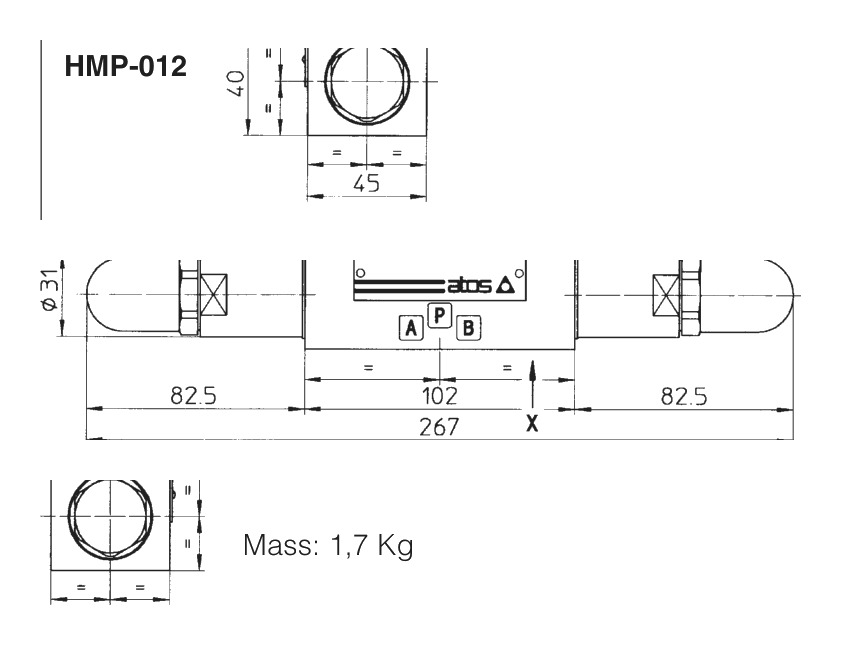

Габарити HMP-012 за паспортом ATOS D120, маса 1,7 кг
Що ще знадобиться
- Запобіжний HMP-011/100 22 (лінія P, 3–100 бар)
- Запобіжний HMP-011/350 22 (лінія P)
- Запобіжний HMP-013/350 (лінія A)
- Запобіжний модульний HM-011/350/V 40 (маховичок)
- Зворотний модульний HR-011 (лінія P)
Питання й відповіді
Чим HMP відрізняється від HM?
HMP — клапан прямої дії: компактний, до 35 л/хв, з мінімальним тиском від 2–3 бар. HM — двоступеневий з урівноваженим затвором: до 60 л/хв і стабільніший тиск при зміні витрати. KM — те саме, що HM, але на Ду 10 і до 120 л/хв.
Чи можна поставити регулювання маховичком?
Так, ATOS виготовляє виконання /V (маховичок замість гвинта під ковпачком), /VF і /VS (ручка, у тому числі з фіксацією). Це окремі артикули — наприклад, HM-011/350/V 40.
Куди ставити модуль у пакеті?
Між монтажною плитою і розподільником того самого типорозміру. Запобіжний модуль на P зазвичай ставлять найближче до плити, щоб він захищав усю гідролінію; модулі на A/B — під розподільником тієї секції, яку треба обмежити.
