Клапан послідовності прямої дії VS2C 1/2″ V0660, 70 л/хв, 10-180 бар | Oleodinamica Marchesini, Італія

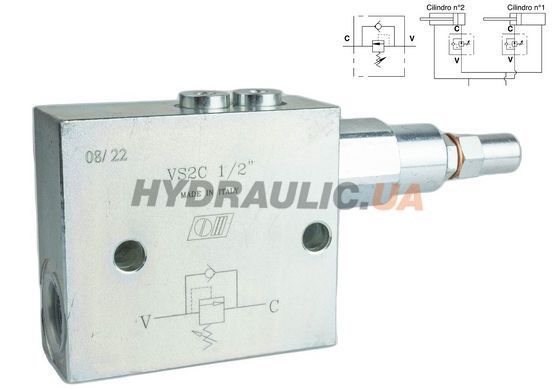

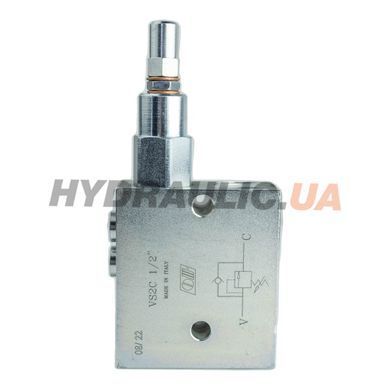

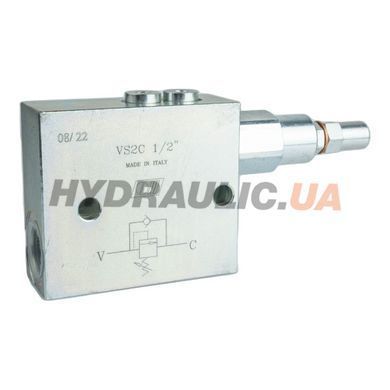

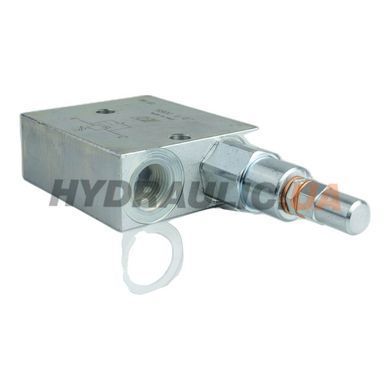

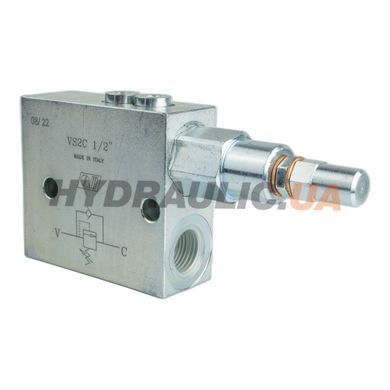

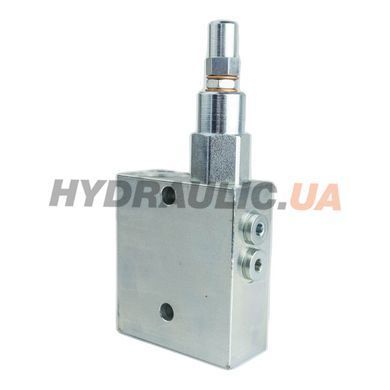

Клапан послідовності прямої дії VS2C 1/2" серії VS2C виробництва Oleodinamica Marchesini (Італія) — артикул виробника V0660. Призначений для послідовного керування двома гідроциліндрами: коли тиск у первинному контурі досягає налаштованого значення, клапан відкривається і починає подавати потік до вторинного циліндра. Має вбудований зворотний клапан, що забезпечує вільний потік у зворотному напрямку. Приєднання C, V — G 1/2" (BSPP). Максимальна витрата 70 л/хв, стандартний діапазон 10-180 бар, максимальний тиск 350 бар.

Серія VS2C (Valvole di Sequenza ad Azione Diretta, Direct Acting Sequence Valves) — це клапани послідовності прямої дії з вбудованим зворотним клапаном. Використовуються в системах з двома виконавчими механізмами, де перший має закінчити свою роботу (досягти кінцевого положення) ПЕРШИМ — а тільки потім запускається другий. Класичний приклад: спочатку затиск (низький тиск), потім обробка (високий тиск); або: спочатку підйом, потім поворот. Принцип роботи: основний потік йде до першого циліндра; клапан VS2C закритий. Коли перший циліндр досягає кінця ходу, тиск у системі починає зростати; при досягненні налаштованого значення (наприклад 180 бар) клапан VS2C відкривається і пропускає потік до другого циліндра.

Вбудований зворотний клапан забезпечує вільний потік у зворотному напрямку (V → C) — це необхідно для повернення обох циліндрів у вихідне положення без додаткового перемикача. У VS2C 1/2" стандартна пружина — 10-180 бар, інші доступні: 10-50, 20-100, 50-250, 80-300 бар (вказується кодом /T000 при замовленні).

Конструкція: корпус — оцинкована сталь, внутрішні деталі — загартована та шліфована сталь, ущільнення BUNA-N (NBR). Тип затвора — guided poppet (направлений конусний золотник) з мінімальним перетіканням. Габарити: L = 80 мм, L1 = 152 мм, висота H = 55 мм, шестигранник S = 30 мм, маса 1,13 кг. Тиск відкриття при Q=4 л/хв: 90 бар (заводське стандартне налаштування). Робоча температура мастила 50 °C, в'язкість 30 сСт. Гарантія 12 міс.

Габаритне креслення

Габаритне креслення та повна технічна документація (PDF) доступні в галереї товару та у вкладці «Файли».

Чим клапан послідовності відрізняється від запобіжного клапана?
Запобіжний клапан скидає надлишок У БАК при перевищенні тиску. Клапан послідовності НЕ скидає в бак — він просто ВІДКРИВАЄ прохід до другого споживача при досягненні налаштованого тиску. Це принципова різниця: запобіжний клапан — захист, послідовнісний — логіка керування «спочатку це, потім те».

Що дає вбудований зворотний клапан?
Він пропускає вільний потік у зворотному напрямку (V → C). Без нього при поверненні циліндра в початкове положення мастило не змогло б повернутися через закритий клапан послідовності — потрібен був би обхідний клапан. Зворотний клапан спрощує систему і знижує її вартість.

Як налаштувати клапан?
1. Зніміть захисний ковпачок з регулювального гвинта. 2. Запустіть насос і доведіть тиск у первинному контурі до бажаного значення відкриття (наприклад 100 бар). 3. Повільно крутіть гвинт за годинниковою стрілкою до повного закриття клапана. 4. Потім крутіть проти годинникової стрілки до моменту відкриття. 5. Зафіксуйте контргайкою. Один оборот ≈ 30 бар (для пружини 10-180 бар).

Які інші діапазони пружин доступні?
Для VS2C 1/2" — 5 варіантів: 10-50 бар (для дуже низького тиску), 20-100 бар, 10-180 бар (стандарт), 50-250 бар, 80-300 бар. Вказуйте код /T000 при замовленні і потрібний діапазон. Заміна пружини на місці не передбачена — потрібна окрема версія клапана.

Як уникнути ефекту "гідравлічного дзвінка" при відкритті?
Прямодіюча конструкція VS2C може мати невелику нестабільність при низьких витратах (нижче 10 л/хв) — це нормально. Для високоточних застосувань з прецизійним перемиканням рекомендується використовувати клапан з пілотним керуванням (VS2C-PIL — інша серія). Для стандартних послідовних схем VS2C прямої дії — достатньо.
