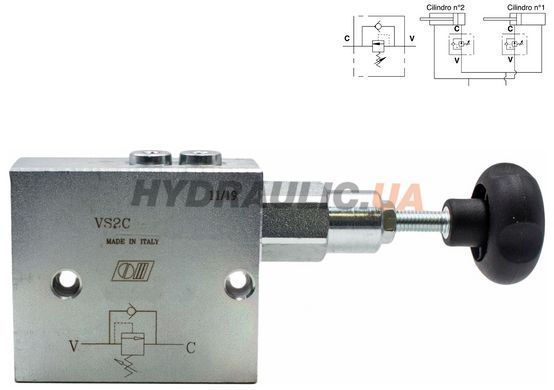

Клапан послідовності VS2C
Використання та експлуатація
Клапан послідовності використовується для послідовного живлення 2 циліндрів: він забезпечує потік у вторинний контур, коли функція первинного контуру завершена та досягнуто встановленого тиску. Зворотний потік вільний. Він ідеально підходить для контурів із низьким тиском на вторинному приводі, оскільки тиск збільшується.
Матеріали та особливості
- Корпус: оцинкована сталь
- Внутрішні частини: загартована та шліфована сталь
- Ущільнення: стандарт BUNA N
Підключення
Для використання з 2 приводами дотримуйтесь інструкцій з монтажу, зазначених на схемі. Для різних застосувань встановлюйте клапан, враховуючи, що коли клапан досягає заданого тиску, потік йде від V до C, тоді як потік вільний від C до V.
Для отримання повної технічної інформації, скачайте ПДФ файл.
| Код | Модель | Пропускна спроможність, л/хв | Приєднувальна різьба | Діапазон налаштування тиску, Бар | L, мм | L1, мм | L2, мм | L3, мм | L4, мм | L5, мм | L6, мм | H, мм | S, мм | Вага, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| V0640 | VS2C 3/8” | 35 | 3/8" | 50-250 | 74 | 146 | 14 | 7 | 55 | 39 | 31 | 70 | 30 | 1,172 |
| V0660 | VS2C 1/2” | 70 | 1/2" | 50-250 | 80 | 152 | 15 | 7 | 55 | 37 | 33 | 70 | 30 | 1,13 |
| V0665 | VS2C 3/4” | 110 | 3/4" | 20-200 | 100 | 164 | 20 | 10 | 80 | 50 | 50 | 100 | 40 | 2,9 |
