Клапан підпірний Oleodinamica Mozioni 0,6 МПа для гідророзподільника 4WEH16, Італія

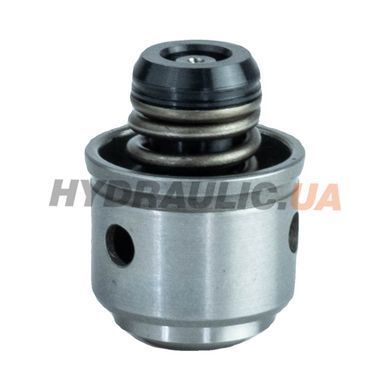

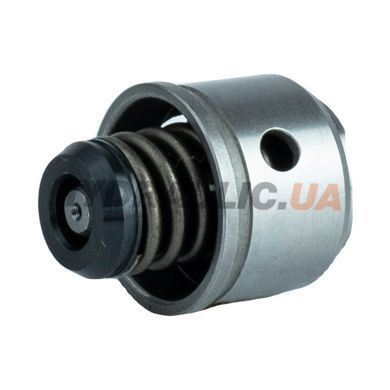

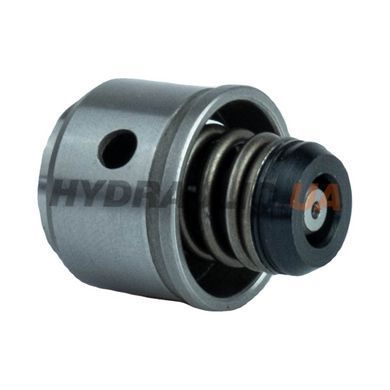

Підпірний клапан Oleodinamica Mozioni з тиском відкриття 0,6 МПа (6 бар) — картриджна вставка, що вкручується в порт P гідророзподільника 4WEH16. Її завдання одне: не дати тиску в напірній лінії впасти нижче того порога, з якого пілотний ступінь здатен переставити основний золотник. Для типорозміру 16 паспорт вимагає 0,45–1,3 МПа тиску керування, і підпір 0,6 МПа гарантує нижню межу цього діапазону навіть тоді, коли насос розвантажений.

Клапан обов'язковий, якщо розподільник живить керування внутрішньо (версії …E… і …ET…) і золотник у вихідній позиції з'єднує P з баком — так звана розвантажена циркуляція. У такій схемі зовнішнього джерела керувального тиску немає, а власна лінія P розвантажена на бак: без підпору апарат просто не перемкнеться. Якщо ж керування підводиться ззовні (виконання без літери E), підпірний клапан не потрібен.

Технічні характеристики

Схема встановлення

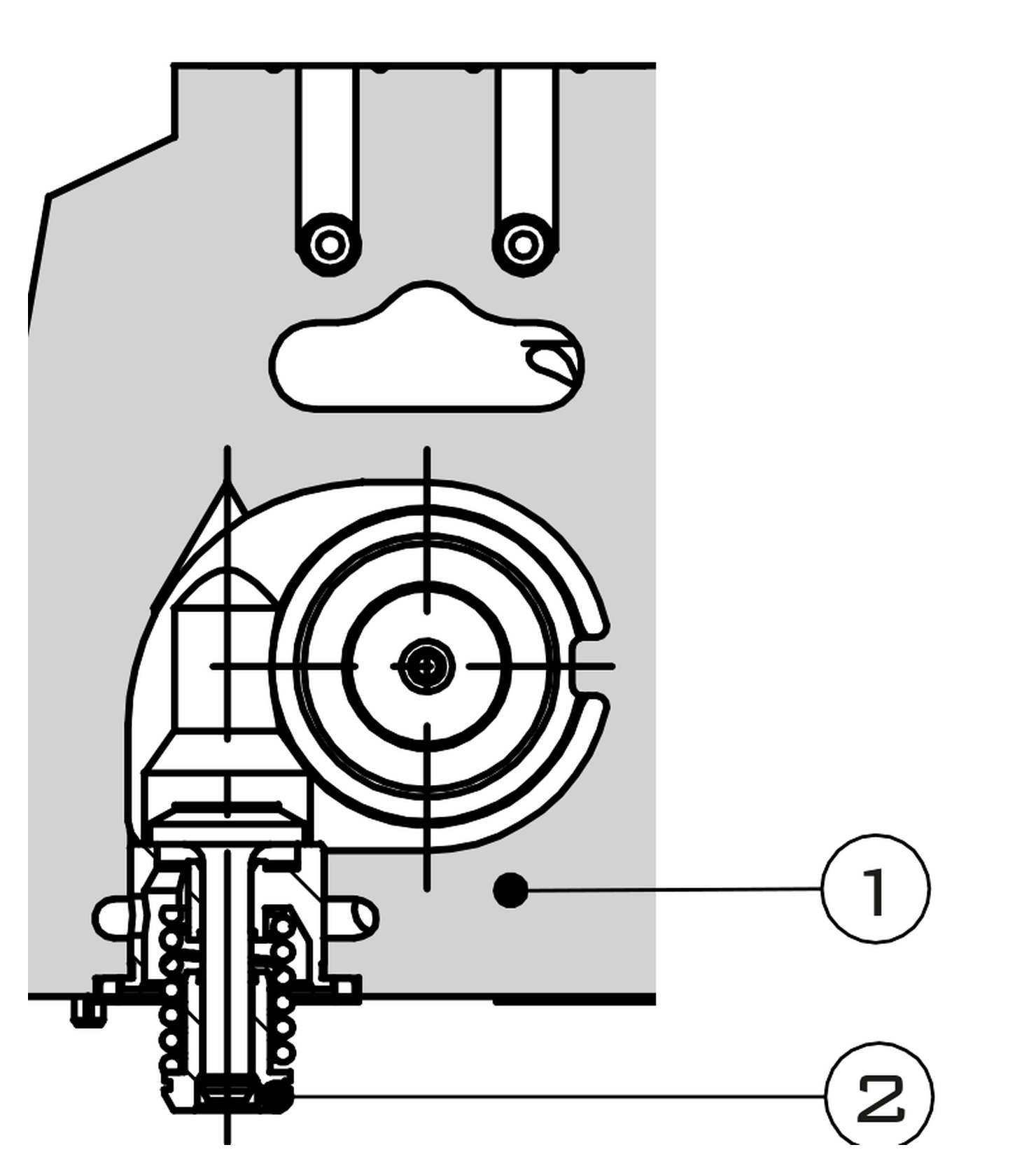

На розрізі: 1 — корпус головного розподільника, 2 — підпірний клапан у порту P. Повна технічна документація (PDF) — у вкладці «Файли».

Що дає підпір у лінії P

• Стабільне перемикання апарата при внутрішньому підводі керування — золотник переставляється навіть при розвантаженому насосі.
• Мінімум 0,6 МПа в лінії керування без окремого джерела: не треба тягнути зовнішню лінію X і ставити додатковий редукційний клапан.
• Картриджне виконання — клапан вкручується в готовий порт P, переробок плити й корпусу не потрібно.
• Оригінальна деталь виробника апарата: посадка, ущільнення й пружина розраховані саме під корпус WEH.

Коли його ставлять

Гідравліка пресів, ливарних і гумоформувальних машин, гідростанції металургійного обладнання, приводи шлюзів і гідротехнічних затворів — усюди, де стоять великі апарати WEH16 з внутрішнім керуванням і схемою з розвантаженням насоса в нейтралі. Окремий випадок — апарати з клапаном фіксованого співвідношення тисків (виконання …D1…): для них паспорт прямо вимагає підпірний клапан вищого ступеня.

Гідророзподільники 4WEH16 з нашого складу

• H4WEH16J-6XE-G24-N9EZ5L
• H4WEH16U-6XEG24N9ETZ5L

Як зрозуміти, чи потрібен мені підпірний клапан?
Подивіться код апарата. Якщо після серії стоїть E або ET (внутрішній підвід керування), а золотник у нейтралі з'єднує P з T — клапан потрібен. При зовнішньому підводі керування (без E) він не ставиться.

Чим відрізняються версії 0,45 і 0,6 МПа?
Тиском відкриття, тобто тим мінімумом, який клапан тримає в лінії P. Обидва значення лежать у діапазоні керування WEH; вищий ступінь (0,6 МПа) беруть, коли апарат має клапан фіксованого співвідношення тисків або коли в нейтралі лінія P розвантажена особливо глибоко.

Куди саме він вкручується?
У порт P головного розподільника — це видно на розрізі вище: позиція 2 сидить у корпусі 1 знизу, під пілотним ступенем. Окремої плити чи перехідника не потрібно.

Чи підійде клапан від іншого типорозміру?
Ні. Посадкове місце в порту P у 4WEH16 своє; клапан від 16-го не стане в 25-й чи 32-й і навпаки. Замовляйте за типорозміром апарата.

Це оригінал?
Так, оригінальна деталь Oleodinamica Mozioni (Італія) — того самого виробника, що робить самі розподільники WEH. Гарантія 12 місяців.
