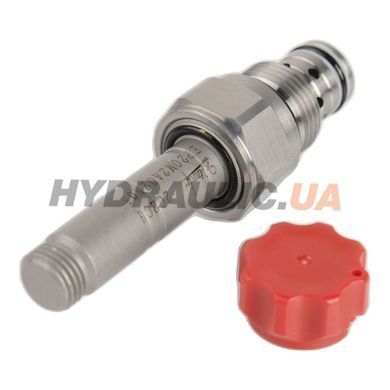

EP-20M-2A-02-N-05 — 2-ходовий електромагнітний клапан тарілчастого (poppet) типу пілотної дії, вкручується в гніздо 20M-2 з різьбою M20×1,5. Виконання 02 — нормально відкрите: без струму рідина проходить з порту ② у порт ①, зворотний потік ①→② утруднений. Під струмом клапан працює як зворотний: вільний прохід ①→②, потік ②→① перекрито. Номінальна витрата 40 л/хв, тиск до 350 бар, внутрішні витоки не більше 0,15 см³/хв при 350 бар. Котушка EC-04W 20 Вт замовляється окремо.
Розшифровка коду EP-20M-2A-02-N-05
- EP-20M — картриджний електромагнітний клапан під гніздо 20M-2, M20×1,5
- 2A — 2 порти, котушка 20 Вт, трубка під котушку Ø12,7 мм
- 02 — нормально відкритий, без зворотного потоку у знеструмленому стані
- N — без ручного дублювання (P — кнопка, T — натиснути й повернути)
- 05 — позначення виконання за кодом замовлення Winner; у паспорті окремо не розписане
Технічні характеристики
| Тип | Клапан електромагнітний картриджний 2/2, poppet, пілотної дії |
| Стан без струму | нормально відкритий: ②→① відкрито, ①→② утруднено |
| Стан під струмом | як зворотний клапан: ①→② вільно, ②→① закрито |
| Номінальна витрата | 40 л/хв |
| Максимальний робочий тиск | 350 бар |
| Гніздо (кавітет) | 20M-2 |
| Різьба картриджа | M20×1,5 |
| Момент затягування картриджа | 39–51 Н·м |
| Шестигранник | 24 мм |
| Внутрішні витоки | ≤ 0,15 см³/хв (3 краплі/хв) при 350 бар |
| Котушка | EC-04W, 20 Вт, трубка Ø12,7 мм — замовляється окремо |
| Гайка котушки | M12×1,25, момент 2–3 Н·м |
| Мінімальна напруга спрацювання | 90 % від номінальної |
| Ручне дублювання | немає (N) |
| Положення монтажу | будь-яке |
| Маса | 0,13 кг |
| Виробник | Winner |
Габаритне креслення
Розміри за паспортом Winner D.102.206.E. На кресленні показано загальний вигляд серії з кнопкою ручного дублювання; виконання N її не має.
Де застосовується
Моноблоки й гідроблоки з гніздами 20M-2: розвантаження насоса на холостому ходу, скидання тиску в лінії при знеструмленні, вмикання контуру, який має бути відкритим без живлення. Поряд у цій серії є нормально закриті виконання: EP-20M-2A-01-M-05 і EP-20M-2A-31-M-05, а також NO з двостороннім блокуванням EP-20M-2A-32-N-05.
Який гідроклапан потрібен під конкретну задачу і яких помилок уникнути при виборі — у статті Типи та види гідравлічних клапанів.
Часті питання
У який бік клапан пропускає без струму?
З порту ② у порт ①. Зворотний напрямок ①→② у знеструмленому стані утруднений; для двостороннього потоку виробник радить виконання Y=06.
Що відбувається під струмом?
Клапан стає зворотним: пропускає ①→② і блокує ②→①. Повністю двосторонньо перекриває контур виконання 32 (double-lock).
Яку котушку ставити?
EC-04W 20 Вт під трубку Ø12,7 мм; напругу обирають під бортову мережу. Котушка в комплект клапана не входить.
Яке гніздо потрібне в блоці?
Стандартне гніздо 20M-2 з різьбою M20×1,5; картридж затягують моментом 39–51 Н·м.
