Z2FS22S — модульний дросель зі зворотним клапаном Oleodinamica Mozioni типорозміру 22. Ставиться між розподільником і монтажною плитою й регулює швидкість виконавчого механізму: в одному напрямку потік іде через регульований дросель, у зворотному — вільно, крізь зворотний клапан. Виконання S дроселює на вході і діє одразу на обидві лінії — A і B. Робочий тиск до 350 бар, витрата до 350 л/хв.
Різниця між S і S2 — і чому вона важлива
S дроселює на вході (meter-in): потік обмежується перед циліндром. Так керують механізмами, що штовхають навантаження, — рух плавний, але від'ємне (тягнуче) навантаження може «обігнати» подачу. S2 дроселює на виході (meter-out): обмежується злив із циліндра, тому вантаж, що тягне шток, притримується протитиском. Для підйомників, стріл і всього, що опускається під власною вагою, беруть саме S2.

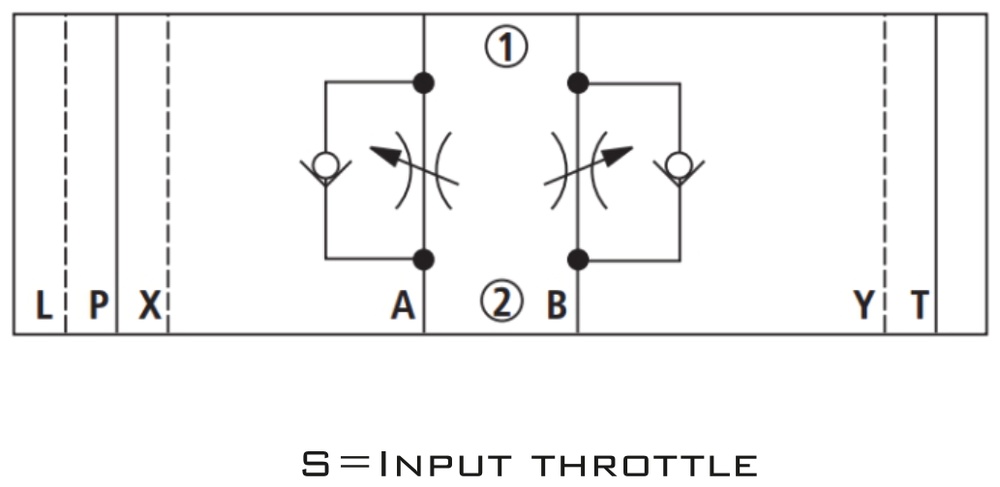

Гідравлічна схема
Позначення виконання S з паспорта виробника (S = Input throttle): два дроселі зі зворотними клапанами на лініях A і B; ① — бік апарата, ② — бік плити.
Технічні характеристики
| Тип | Дросель зі зворотним клапаном, модульний (стиковий) монтаж |
| Виконання | S — дроселювання на вході на лініях A і B |
| Типорозмір | 22 |
| Максимальний робочий тиск | 350 бар (35 МПа) |
| Максимальна витрата | 350 л/хв |
| Температура робочої рідини | −30…+80 °C |
| Регулювання | гвинт, повний хід ≈ 28 обертів |
| Габаритні розміри | 340 × 117 × 58 мм |
| Розмір під ключ | S6 і S22 |
| Кріплення | 6 гвинтів M12, глибина 25 мм |
| Діаметри отворів стику | Ø24,5 (A, B, T), Ø22 (P), Ø10 (X, Y), Ø8 (L) |
| Сітка кріпильних отворів | 184 × 113 мм |
| Ущільнення | NBR (стандарт); виконання V — FKM |
| Матеріал корпусу | лиття, фосфатоване покриття |
| Маса | 8 кг |
Габаритне креслення
Повна технічна документація виробника (PDF) доступна у вкладці «Файли».
Що не входить у комплект
Модуль постачається сам по собі: гідророзподільник, монтажна плита, кріпильні гвинти й ущільнення стику замовляються окремо.
Переваги
- Модульний стик — жодної трубної обв'язки: апарат просто стає зверху
- Зворотний клапан пропускає повний потік у вільному напрямку, тому дроселювання не сповільнює зворотний хід
- Регулювальний гвинт із повним ходом близько 28 обертів — тонке налаштування, а не «два положення»
- Корпус із фосфатованого лиття, ущільнення NBR; під вогнестійкі рідини є виконання з ущільненнями FKM
Застосування
Регулювання швидкості гідроциліндрів і гідромоторів у гідростанціях пресів, підйомників, деревообробного й металообробного обладнання — скрізь, де потрібно задати темп руху, не змінюючи продуктивність насоса.
Питання і відповіді
Чим дросель відрізняється від регулятора потоку?
Дросель задає прохідний переріз: витрата через нього залежить від перепаду тиску, тобто від навантаження. Регулятор потоку тримає витрату сталою незалежно від навантаження і коштує дорожче.
Скільки обертів гвинта потрібно?
Повний хід — близько 28 обертів. Чим більше обертів, тим ширший переріз і менший перепад тиску при тій самій витраті.
Чи можна поставити модуль між двома іншими модулями?
Так. Стик наскрізний, тому модулі складаються в стос; порядок визначає логіка схеми, а не конструкція.
Чи гріється олива через дроселювання?
Так — надлишок енергії перетворюється на тепло. Чим більше дроселюєте, тим більший запас потрібен по охолодженню бака.
