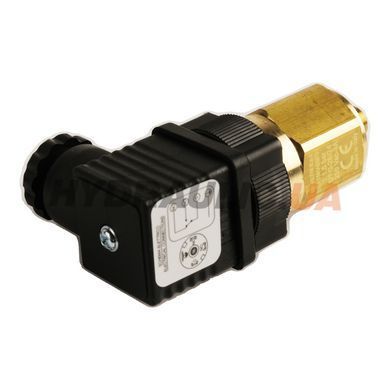

BEA15HA50P01 — барометричний електричний індикатор забрудненості MP Filtri для зливних (return) фільтрів. Він міряє тиск перед фільтроелементом: коли елемент забивається і тиск доходить до 1,5 бар (±10 %), контакт перемикається і подає сигнал на щит чи контролер — оператор бачить, що час міняти елемент, ще до відкриття байпасу. Приєднання R 1/8″ (EN 10226), електричний роз'єм EN 175301-803.
Розшифровка коду BEA15HA50P01
- BE — барометричний електричний індикатор
- A — стандартне виконання (корпус з роз'ємом)
- 15 — тиск спрацювання 1,5 бар ±10 %
- H — ущільнення HNBR
- A — без термостата (термоблокування)
- 50 — роз'єм EN 175301-803
- P01 — стандартне виконання MP Filtri
Технічні характеристики
| Тиск спрацювання | 1,5 бар ±10 % |
| Макс. робочий тиск | 40 бар |
| Пробний тиск | 60 бар |
| Приєднання | R 1/8″ (EN 10226) |
| Під ключ / момент затягування | 27 мм / не більше 25 Н·м |
| Контакт | перекидний (виводи 1-2-3 + земля) |
| Навантаження (активне) | 5 A / 14 В DC; 4 A / 30 В DC; 5 A / 125 В AC; 4 A / 250 В AC |
| Роз'єм | EN 175301-803 |
| Ступінь захисту | IP65 (EN 60529) |
| Робоча температура | −25…+80 °C |
| Робочі рідини | мінеральні й синтетичні оливи, HFA, HFB, HFC (ISO 2943) |
| Матеріали | корпус — латунь, основа — чорний нейлон, контакти — срібло, ущільнення — HNBR |
| Габарит | 77 мм + різьба 10 мм |
| Виробник | MP Filtri |
| Країна виробництва | Італія |
Габаритне креслення
Габаритні та приєднувальні розміри — за паспортом виробника.
Переваги
- Сигнал у систему керування — забитий фільтр не пропустять між оглядами
- Перекидний контакт — можна взяти і NO, і NC
- Латунний корпус, 40 бар робочого тиску
Де застосовується
Зливні та низьконапірні фільтри MP Filtri з портом R 1/8″ під барометричний індикатор (серії MPF, MPT, MPS та ін.) на гідростанціях, пресах і мобільній техніці.
FAQ
Чим барометричний індикатор відрізняється від диференційного?
Барометричний (B) міряє тиск лише перед елементом — це для зливних ліній, де за фільтром бак без тиску. Диференційний (D) порівнює тиск до і після елемента — для напірних фільтрів.
Чи підходить до мого фільтра?
Потрібен порт під індикатор з різьбою R 1/8″ і байпас фільтра вищий за 1,5 бар (напр. 1,75 бар у серії MPS) — тоді сигнал прийде раніше, ніж відкриється байпас.
Чи входить роз'єм?
Індикатор має вилку EN 175301-803; на фото — з кабельною розеткою. Комплектність уточнюйте при замовленні.
Чи може спрацювати на холодному пуску?
Так: густа холодна олива дає підвищений тиск. Від хибних сигналів паспорт пропонує виконання з термоблокуванням (BET); у BEA15 його немає.
