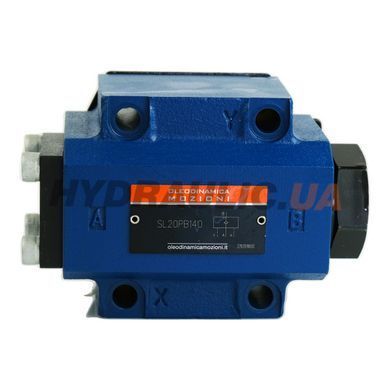

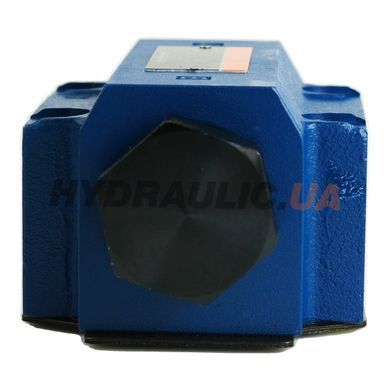

SL20PB140 — керований зворотний клапан (гідрозамок) тарілчастого типу, типорозмір 20, плитний монтаж. У прямому напрямку рідина йде вільно, у зворотному — тарілка сідає в сідло і замикає лінію наглухо. Відкрити зворотний прохід можна лише тиском керування.
Саме тарілка по сідлу, а не золотник із зазором, робить цей апарат придатним для утримання: витік у закритому положенні практично відсутній, тому вантаж не сповзає ні за годину, ні за добу. Це страховка на випадок розриву рукава і захист від самовільного руху зафіксованого циліндра.
Літера L у позначенні означає окремий дренаж керування: камера поршня керування сполучена не з робочою лінією, а з власним портом. Тому протитиск у лінії не додається до тиску, потрібного для відкриття, і гідрозамок відкривається передбачувано.

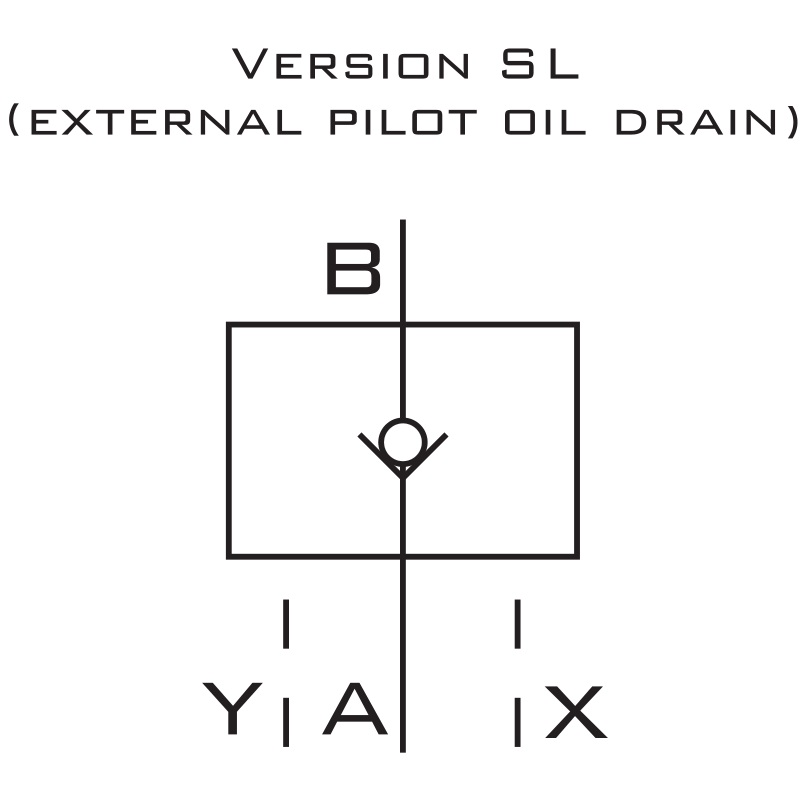

Гідравлічна схема
Версія SL — зовнішній дренаж керування (окрема лінія Y). Версія SV із внутрішнім дренажем має інший артикул.
| Код замовлення | SL20PB140 |
| Типорозмір | 20 (плитний монтаж) |
| Виконання | SL — із зовнішнім дренажем керування (порт Y) |
| Тиск відкриття | 2,5 бар (виконання 1) |
| Декомпресія | немає (виконання B) |
| Робочий тиск | 31,5 МПа (315 бар) |
| Співвідношення площ: тарілка / поршень | 1 : 2,8 |
| Співвідношення площ: сідло керування / поршень | 1 : 12,2 |
| Температура робочої рідини | −30…+80 °C |
| Тонкість фільтрації | 10 мкм |
| Ущільнення | NBR |
| Серія | 40 |
| Корпус | лиття, фосфатована поверхня |
| Виробник | Oleodinamica Mozioni, Італія |
| Гарантія | 12 міс |

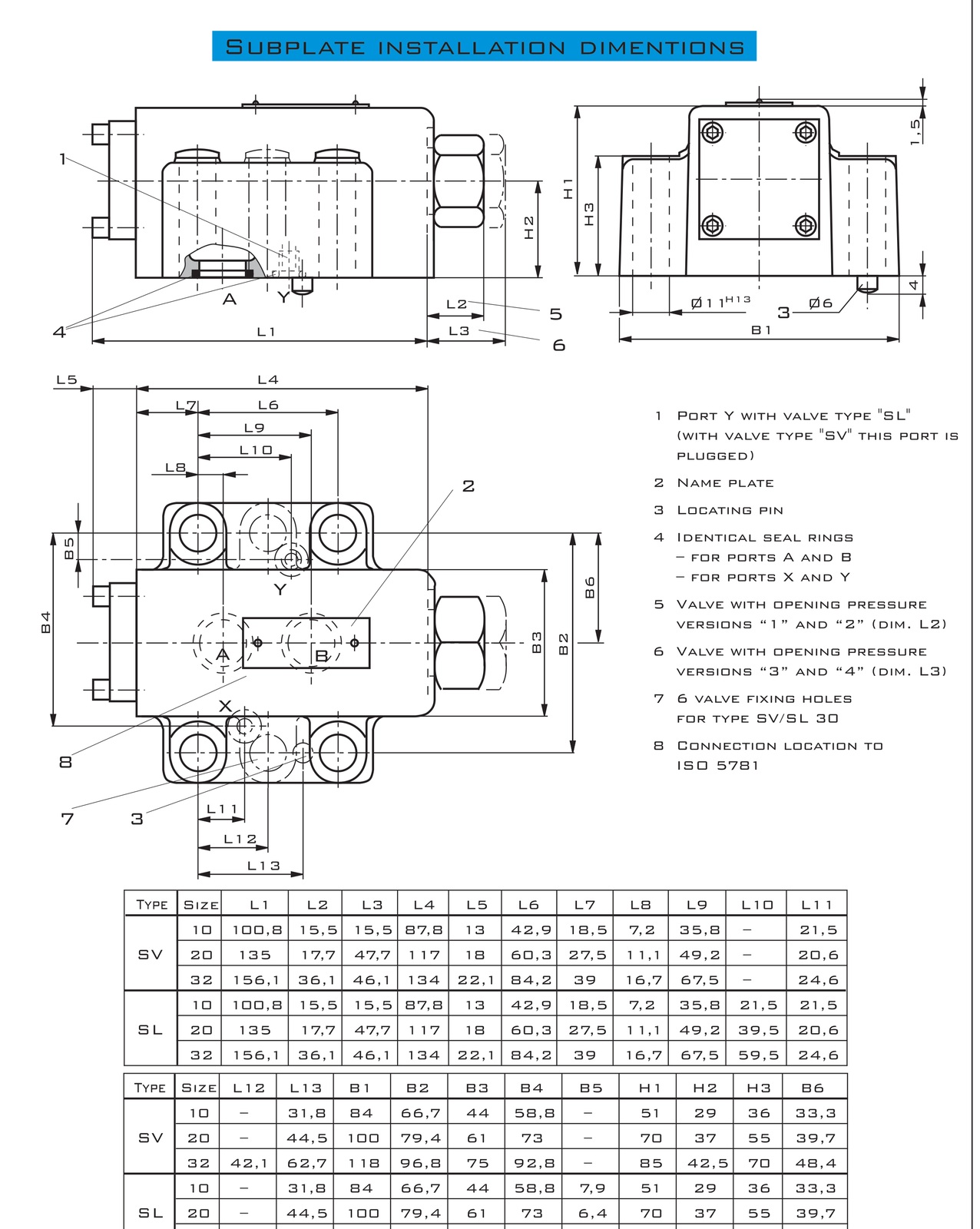

Габаритне креслення
Габаритне креслення та повна технічна документація (PDF) доступні в галереї товару та у вкладці «Файли».
Як читається код
- S — серія керованих зворотних клапанів SV/SL
- L — із дренажним портом (зовнішній дренаж керування)
- 20 — типорозмір 20
- P — плитний монтаж
- B — без функції декомпресії
- 1 — тиск відкриття 2,5 бар
- 40 — серія 40; без літери наприкінці — ущільнення NBR
Застосування
Утримання вантажу на гідроциліндрах пресів і підйомників, блокування опор і аутригерів, захист контурів від просідання при розриві магістралі.
Що варто врахувати
- Монтажна плита під типорозмір 20 замовляється окремо.
- Співвідношення площ 1 : 2,8 задає, який тиск керування потрібен для відкриття при заданому навантаженні — це видно з характеристик паспорта.
- Виконання без декомпресії розраховане на контури, де у замкненому об'ємі не накопичується великий тиск стиснення.
Чим гідрозамок відрізняється від звичайного зворотного клапана?
Звичайний зворотний клапан завжди закритий у зворотному напрямку. Гідрозамок можна відкрити тиском керування — саме це дозволяє опустити утримуваний вантаж, коли це потрібно.
Що означає «без декомпресії»?
У виконанні з декомпресією клапан спочатку відкриває маленький прохід і плавно скидає тиск, і лише потім — основний. Виконання B відкривається одразу; воно простіше й підходить, коли в замкненому об'ємі немає великого стисненого об'єму рідини.
Навіщо потрібен окремий дренаж?
Щоб протитиск у робочій лінії не заважав відкриттю. У виконанні SV дренаж внутрішній, у SL — виведений окремим портом.
