H4WMM25J50F — чотирилінійний гідророзподільник прямої дії з ручним важелем, типорозмір 25, плитний монтаж. Витрата до 450 л/хв, робочий тиск 35 МПа (350 бар), виконання H на лініях P, A і B та 25 МПа (250 бар) на зливі.
Золотник J визначає, що відбувається в нейтралі: лінія P перекрита, а обидві робочі лінії A і B з'єднані зі зливом T — тиск у гідроциліндрі знімається, шток розвантажується. Це головна відмінність між виконаннями однієї серії — корпус, розміри й важіль однакові, різний лише золотник.
Виконання F — з фіксатором: важіль лишається в тому положенні, куди його поставили, і не повертається пружиною. Оператор задає рух і відпускає важіль, а не тримає його весь час.
Гідравлічна схема

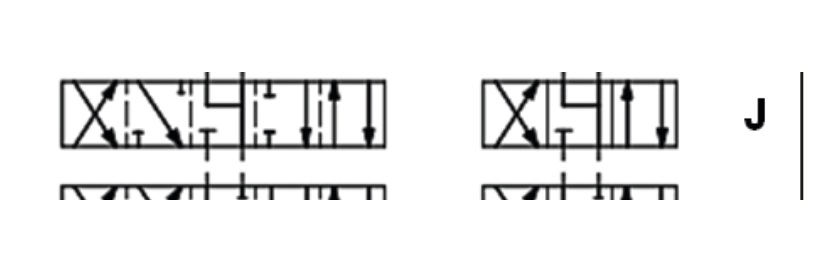

Рядок золотника J із таблиці символів Mozioni — саме він відрізняє це виконання від решти серії WMM25.
| Код замовлення | H4WMM25J50F |
| Типорозмір | 25 (плитний монтаж) |
| Виконання | 4/3, ручний важіль, фіксація положень |
| Золотник | J |
| Максимальна витрата | 450 л/хв |
| Робочий тиск P, A, B | 35 МПа (350 бар), виконання H |
| Робочий тиск T | 25 МПа (250 бар) |
| Керування | важіль, фіксатор без пружинного повернення |
| Розташування важеля | з боку порту A |
| Робоча рідина | мінеральне гідравлічне мастило |
| Маса | 39,2 кг |
| Корпус | лиття, фосфатована поверхня |
| Виробник | Oleodinamica Mozioni, Італія |
| Гарантія | 12 міс |
Габаритне креслення

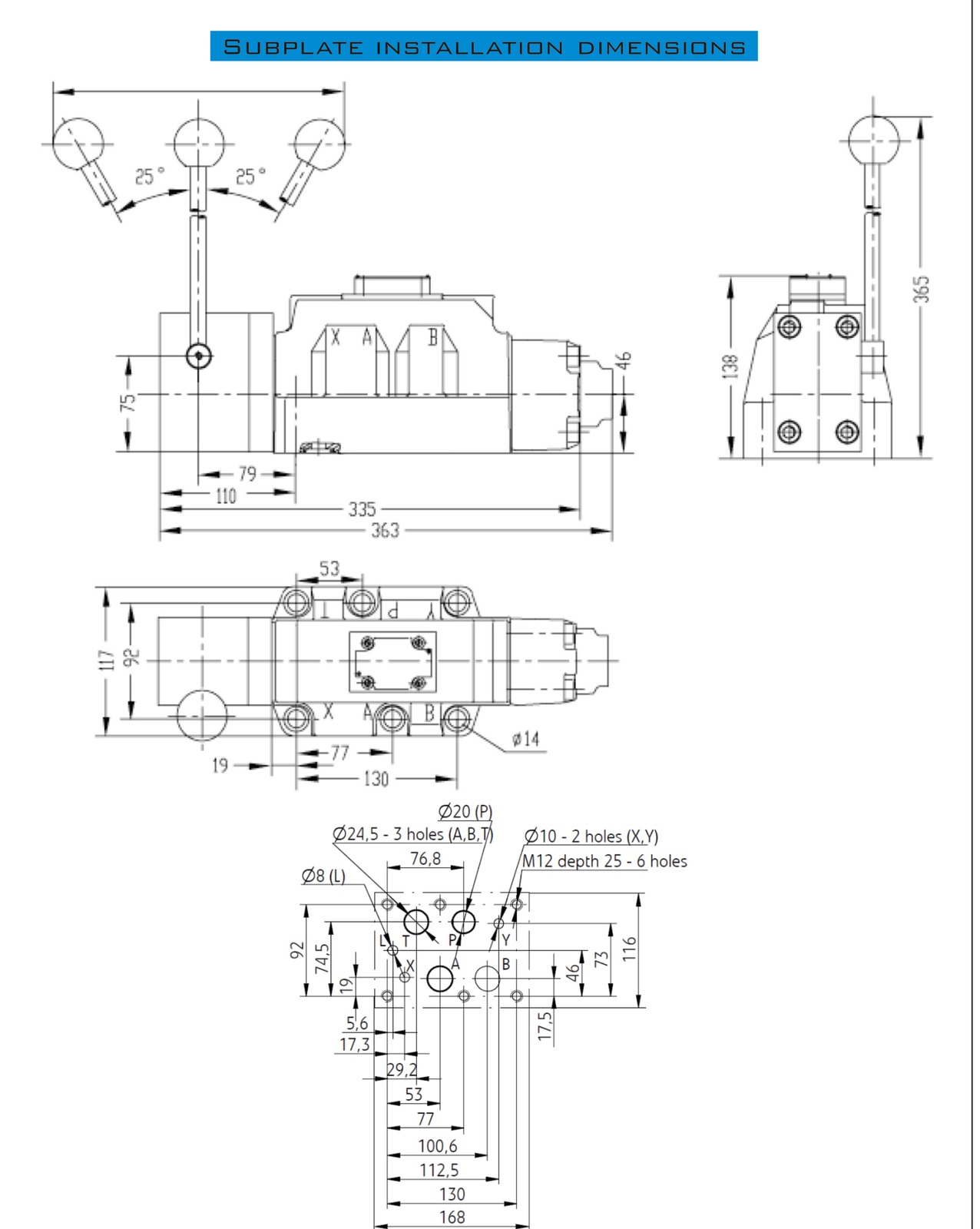

Габаритне креслення та повна технічна документація (PDF) доступні в галереї товару та у вкладці «Файли».
Як читається код
- H — виконання на 35 МПа (базове виконання серії — 31,5 МПа)
- 4 — чотирилінійний (порти P, T, A, B)
- WMM 25 — типорозмір 25, ручний важіль
- J — тип золотника
- 50 — номер серії (приєднувальні розміри незмінні)
- F — фіксатор положень без пружинного повернення
Застосування
Типорозмір 25 із витратою до 450 л/хв — це вже великі маслостанції, преси й гідравліка стаціонарних установок, де насос подає сотні літрів за хвилину.
Що варто врахувати
- Монтажна плита в комплект не входить — замовляється окремо під типорозмір 25.
- Тиск на зливі T обмежений 25 МПа (250 бар) — злив має йти в бак напряму, без глухих ділянок.
- Важіль стоїть з боку порту A; виконання з важелем із боку B — під замовлення.
Чим цей розподільник відрізняється від електромагнітного?
Тут немає котушок і живлення: золотник рухає важіль. Це простіше й дешевше, не боїться відсутності напруги, але керується тільки з місця.
Чи повернеться важіль сам у нейтраль?
Ні. Виконання F — з фіксатором: важіль стоїть там, де його лишили. Пружинне повернення — це інше виконання без літери F.
Чи можна поставити апарат на плиту іншого виробника?
Так, якщо плита має приєднувальну поверхню того самого типорозміру 25 для плитного монтажу.
