H4WMM25H50F — чотирилінійний гідророзподільник прямої дії з ручним важелем, типорозмір 25, плитний монтаж. Витрата до 450 л/хв, робочий тиск 35 МПа (350 бар) на лініях P, A і B та 25 МПа (250 бар) на зливі.
Золотник H визначає поведінку апарата. У нейтралі сполучені всі чотири лінії — P, A, B і T. Шток вільно плаває, насос розвантажений на бак. Це головна відмінність між виконаннями однієї серії — корпус, приєднувальні розміри й важіль однакові, різний лише золотник.
Виконання F — з фіксатором: важіль лишається в тому положенні, куди його поставили, і не повертається пружиною. Оператор задає рух і відпускає важіль, а не тримає його весь час.
Гідравлічна схема

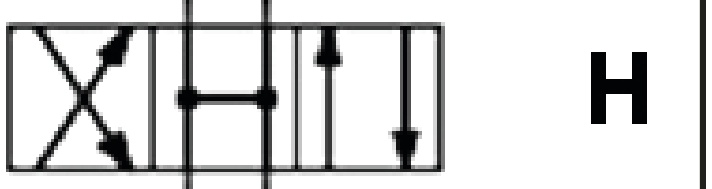

Рядок золотника H з таблиці символів Oleodinamica Mozioni.
| Код замовлення | H4WMM25H50F |
| Типорозмір | 25 (NG25, ISO 4401-08, CETOP 08) |
| Виконання | 4/3, ручний важіль, з фіксатором |
| Золотник | H |
| Максимальна витрата | 450 л/хв |
| Робочий тиск P, A, B | 35 МПа (350 бар) |
| Робочий тиск T | 25 МПа (250 бар) |
| Виконання за тиском | H — 35 МПа (350 бар); базове виконання серії — 31,5 МПа |
| Керування | важіль, з фіксатором |
| Розташування важеля | з боку порту A |
| Робоча рідина | мінеральна олива HLP/HV |
| Маса | 39,2 кг |
| Корпус | лиття, фосфатована поверхня |
| Виробник | Oleodinamica Mozioni, Італія |
| Гарантія | 12 міс |
Габаритне креслення
Приєднувальні розміри типорозміру 25 (ISO 4401-08). Повний паспорт серії (PDF) — у вкладці «Файли».
Як читається код
- H — виконання на 35 МПа (350 бар)
- 4 — чотирилінійний (порти P, T, A, B)
- WMM 25 — типорозмір 25, ручний важіль
- H — тип золотника
- 50 — номер серії (приєднувальні розміри незмінні)
- F — фіксатор положень без пружинного повернення
Застосування
Золотник H беруть там, де потрібна можливість довернути орган руками або силою ваги після зупинки: поворотні опори, прості затискачі, підйомники.
Що варто врахувати
- Монтажна плита в комплект не входить — замовляється окремо під типорозмір 25.
- Тиск на зливі T обмежений 25 МПа (250 бар) — злив має йти в бак напряму, без глухих ділянок.
- Важіль стоїть з боку порту A; виконання з важелем із боку B (літера L у коді) — під замовлення.
Чим цей розподільник відрізняється від електромагнітного?
Тут немає котушок і живлення: золотник рухає важіль. Це простіше й дешевше, не боїться зникнення напруги, але керується тільки з місця.
Чи повернеться важіль сам у нейтраль?
Ні. Виконання F — з фіксатором: важіль стоїть там, де його лишили. Пружинне повернення — це інше виконання, без літери F.
Чи стане апарат на плиту іншого виробника?
Так, якщо плита має приєднувальну поверхню ISO 4401-08 (NG25, CETOP 08) — це загальний стандарт для плитного монтажу.
